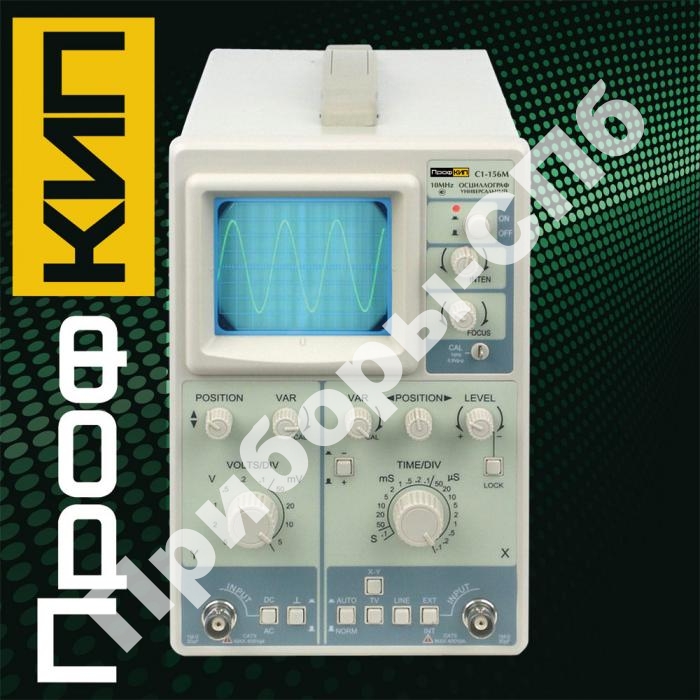

С1-156М
- осциллографПроизводитель: ПРОФКИП Статус товара: По запросу
 |
Полоса пропускания: 0...10 МГц
Чувствительность: 5мВ/дел. ... 5В/дел.
Входной импеданс 1MΩ 30pF
ТВ синхронизация
Развертка внешним сигналом (режим X-Y)
Высокая стабильность параметров
Встроенный калибратор
Экономичная замена осциллографам (С1-94, С1-94М, С1-101, С1-150, С1-150М, С1-159, С1-159М, ОСУ-10, CQ5010, C1-178) .
Лучший выбор для использования в школах и для радиолюбительства.
|
| Госреестр РФ: №49645-12 |
| Гарантия: 12 мес. |
С1-156М в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-156М и узнать цену через Приборы-Спб в Санкт-Петербурге.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156М
|
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
|
Канал вертикального отклонения
|
Полоса пропускания (-3 дБ)
|
0…10 <МГц (открытый вход)
10 Гц…10 МГц (закрытый вход) |
|
Коэф. <отклонения (Коткл.)
|
10 <мВ/дел…5 <В/<дел.
|
|
|
Погрешность установки Коткл.
|
3 %
|
|
|
Регулировка Коткл.
|
Плавное перекрытие в 2,5 раза
|
|
|
Время нарастания
|
35 <нс
|
|
|
Входной импеданс
|
1 <МОм ( 3 %) / 30 пФ ( 5 пФ)
|
|
|
Макс. входное напряжение
|
400 <В (DC + A<С пик.)
|
|
|
Вход усилителя
|
Открытый (DC), <закрытый (АС), заземленный (GND)
|
|
|
Канал горизонтального отклонения
|
Коэф. <развертки (Кразв.)
|
0,1 <мкс/дел…0,1 с/дел.
|
|
Погрешность установки Кразв.
|
3 %
|
|
|
Регулировка Кразв.
|
Плавное перекрытие в 2,5 раза
|
|
|
Синхронизация
|
Источники синхронизации
|
Внутренний, <сеть, внешний
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ
|
|
|
Чувствительность
|
Внутренняя – 1 дел.; внешняя – 0,3 <В; <ТВ – 2 дел.
|
|
|
Уровень внеш <синхронизации
|
До 400 <В (DC + A<С пик.)
|
|
|
Вход внешней синхронизации
|
1 <МОм ( 3 %) / 20 пФ ( 5 пФ)
|
|
|
X-Y <вход
|
Полоса пропускания (-3 дБ)
|
0…1 <МГц (открытый вход)
10 Гц…1 МГц (закрытый вход) |
|
Коэффициент отклонения
|
Вход Х: 0,2 <В/<дел…0,5 В/дел
|
|
|
Разность фаз усилителей X, Y
|
30 <в диапазоне 0…50 кГц
|
|
|
Калибратор
|
Фома сигнала
|
Меандр
|
|
Частота сигнала калибровки
|
1 <кГц ( 2 %)
|
|
|
Уровень сигнала калибровки
|
0,5 <В <пик-пик ( 2 %)
|
|
|
ЭЛТ
|
Размер экрана
|
Диагональ 3”; площадь 8 10 дел. (1дел. = 6 мм)
|
|
Напряжение ускорения
|
1,3 <кВ
|
|
|
Цвет свечения
|
Зеленый
|
|
|
Общие данные
|
Напряжение питания
|
220 <В ( 10 %); (50 2) <Гц
|
|
Габаритные размеры
|
220 <х 90 <х 270 <мм (10А); 130 х 190 <х 270 <мм
|
|
|
Масса
|
3 <кг
|
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156М
Заменяет: С1-94, С1-94М, С1-101, С1-150, С1-150М, С1-159, С1-159М, ОСУ-10, CQ5010, C1-178.
Масса, кг: 3.
Габариты, мм: 130х190х280
