С1-103М
- осциллограф аналоговыйПроизводитель: ПРОФКИП Статус товара: По запросу
 |

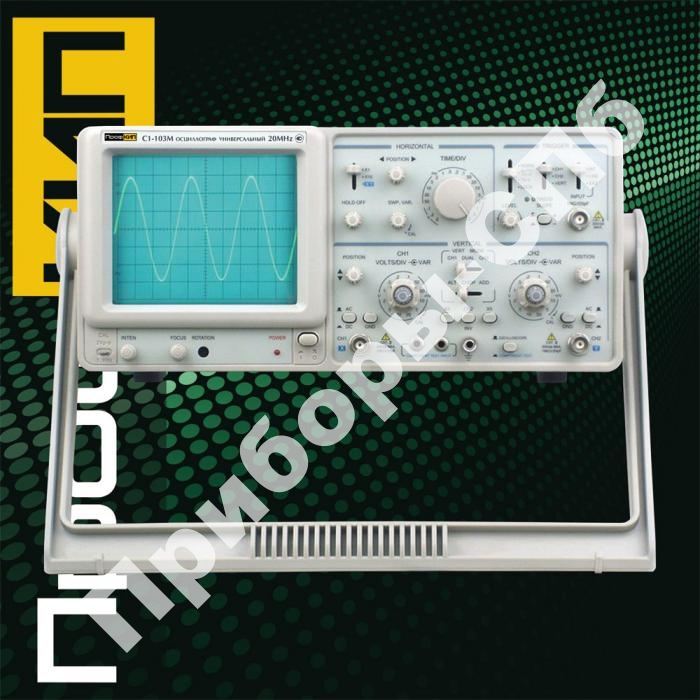

Осциллографы ПРОФКИП С1-103М предназначены для исследовании электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллографы С1-103Мприменяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей. Осциллограф ПРОФКИП С1-103М имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент . усиления Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары. С1-103М - аналоговый осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-20 МГц. Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. |
| Госреестр РФ: №49646-12 |
| Гарантия: 12 мес. |
С1-103М в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-103М и узнать цену через Приборы-Спб в Санкт-Петербурге.
Основные особенности осциллографа ПРОФКИП С1-103М:
- 20 МГц, 2 канала
- встроенный тестер компонентов
- Вход внешней синхронизации
- ТВ-синхронизация
- Чувствительность от 1 мВ/дел, развертка от 0,2 мкс/дел
- 3% точность вертикальной развертки
- Максимальное входное напряжение 400 В (DC + AC от пика до пика)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА С1-103М:
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число каналов | 2 |
| Полоса пропускания | 20МГц |
| Коэффициент отклонения x1 | 5 мВ…20 В/дел (12 ступ. с шагом 1-2-5) |
| x5 | 1 мВ…4 В/дел (12 ступ. с шагом 1-2-5) |
| Регулировка коэффициента | ≤ 2.5:1 |
| Погрешность х1/х5 | ±3 %/ ±5 % |
| Время нарастания х1/х5 | ≤ 17,5 нс/ ≤ 50 нс |
| Входной импеданс | 1 МОм/25 пФ |
| Макс. амплитуда | 400 В (пост.+перем.) |
| Режимы работы | канал 1, канал 2, оба канала, сложение каналов |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0,2 мкс…0,5 с/дел |
| Регулировка коэффициента | ≤ 2.5:1 |
| Масштабирование | ×10 |
| Погрешность | ±3 % |
| СИНХРОНИЗАЦИЯ | |
| Режимы | авто, норм., TV-H, LEVER LOCK |
| Вид синхронизации | канал 1, канал 2, сеть, внешний вход |
| Вход внешней синхронизации | 1 МОм/25 пФ, макс. амп. 400 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ...5 В/дел |
| Полоса пропускания | 500 кГц |
| Сдвиг фазы | менее 3° |
| Z-вход | |
| Частотный диапазон | 2МГц |
| Входной уровень | 5 В пик-пик (сигнал отрицательной полярности усиливает свечение) |
| Входное сопротивление | 47 кОм |
| Выходной сигнал | |
| Выходной сигнал CH1 | √ |
| Калибратор | 1кГц меандр, 2В ±2% |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8х10 см, ДЕЛ=10мм |
| Сигнал калибратора | прямоугольный импульс, 1 кГц, 2 В |
| Питание | 220 В, 50/60 Гц |
| Габаритные размеры | 310мм Х 145мм Х 440мм |
| Масса | 8 кг |
Комплект поставки осциллографов ПРОФКИП С1-103М:
- Прибор
- Делители
- Кабель питания
- Руководство по эксплуатации
