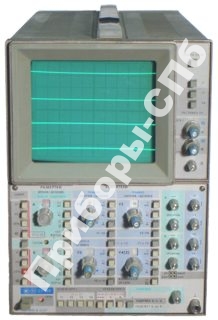

С1-103
- осциллограф четырехканальный |
С1-103 предназначен для исследования четырех сигналов с амплитудами 0,2 мВ-300 В и длительностями 0,4 мкс -5 с в одном или двух временных масштабах. Отличается широкими функциональными возможностями, высокой чувствительностью, большой рабочей частью экрана, простотой обслуживания и ремонта, небольшими габаритными размерами и массой, высокой технологичностью изготовления. Осциллограф имеет: четыре усилителя вертикального отклонения, два из которых имеют дифференциальные входы; две независимые развертки; внешнюю модуляцию яркости луча; поиск положения луча в случае выхода изображения за пределы экрана ЭЛТ; автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развертки. |
| Госреестр РФ: 7652-80 |
| Гарантия: 12 месяцев |
С1-103 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-103 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Основные данные
Вертикальное отклонение
Полоса пропускания 0-10 МГц Коэффициент отклонения 0,05-0,2 мВ/дел (0-1 МГц), 0,5 мВ/дел-20 В/дел (0-10 МГц) Погрешность коэффициентов отклонения 4% Режим работы коммутатора: канал у 1 на луч 1 и канал У2 на луч П, канал У1, У 2, УЗ и У4 совместно или в любой комбинации, коммутация каналов У1 и У 2 и (или) УЗ и У4 поочередная или прерывистая Входное полное сопротивление 1 МОм/60 пФ (с делителем 10 МОм/20 пФ)
Горизонтальное отклонение
Коэффициент разверток (основной и задержанной) 0,1 мкс/дел - 5 с/дел с 5-кратной растяжкой Погрешность коэффициентов развертки 4% Режим работы разверток: развертка А на луч Т и развертка Б на луч II, развертка А на луч I и луч II, развертка Б на луч I и луч II, запуск развертки Б задерживается от развертки А и развертка Б работает на лучи I и II, развертка А подсвечивается задержанной разверткой Б Синхронизация:
внутренняя - при изображении 9 мм в диапазоне частот до 10 МГц,внешняя - сигналами с амплитудой 0,5-10 В и частотой до 10 МГц Режим запуска развертки: автоколебательный, ждущий, однократный
Тип индикатора - ЭЛТ 17Л04И
Рабочая часть экрана 100x120 мм
Питание 220 В, 50-60 Гц
Потребляемая мощность 130 В · А
Габаритные размеры 200x280x480 мм
Масса 17 кг.
