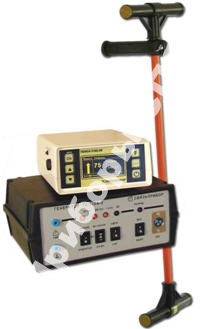

Функциональные возможности прибора Поиск-310Д-2М:
- Поиск трассы - Поиск кабеля по максимуму и по минимуму сигнала. Стрелка-индикатор показывает величину сигнала, а также направление сигнального тока, что позволяет осуществлять контроль кабеля "свой-чужой". Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).
- Энергетический и широкополосный спектр - Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция "живой звук": в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.
- Контактный поиск повреждения изоляции кабеля - Контактный метод поиска повреждений изоляции кабеля с помощью штырей отличается высокой чувствительностью. При приближении к зоне повреждения сигнал на штырях резко возрастает. Величина сигнала отображается на экране полоской-индикатором и дублируется цифровыми показаниями. Одновременно на экран выводится ориентировочная величина сопротивления изоляции в зоне (горизонтальный индикатор). Это позволяет лучше ориентироваться при поиске слабых мест в изоляции кабеля.
- Бесконтактные двухчастотные методы поиска повреждения изоляции кабеля - Амплитудный метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты). Фазовый метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм в дополнение к контактному методу.
Сервисные функции прибора Поиск-310Д-2М:
- Мониторинг глубины залегания кабеля
- Измерение силы сигнального тока для поиска ответвлений и параллельных трасс
- Мониторинг направления сигнального тока
- Двухчастотный амплитудный метод поиска дефектов
- Двухчастотный фазовый метод поиска дефектов
- Контактный метод поиска дефектов
- Спектр принятого сигнала 10 ÷ 20000 Гц
- «Живой звук»
- Перестраиваемая частота приемника 200 ÷ 3999 Гц
- Автоматическая установка усиления
- Ручная установка усиления
- Яркий низкотемпературный OLED-дисплей
- Стрелочный индикатор (на дисплее)
- Совместимость с прежними моделями (использование аксессуаров, работа от одного генератора).
Технические характеристики прибора Поиск-310Д-2М:
| Параметр |
Значения |
| Активные частоты |
| Режим "Фаза" |
6562,5 ± 1 Гц |
| Режим "Поиск трассы" |
2187,5 ± 1 Гц |
| Режим "НЧ-ВЧ" |
273,5 ± 0,5 Гц |
| Чувствительность для режима «Поиск трассы», (не более) |
| При максимальном усилении |
11 мкВ |
| При минимальном усилении |
22 мВ |
| Полоса пропускания по уровню -3 дБ (не более) |
| Для частоты 6562,5 Гц («Фаза») |
45 Гц |
| Для частоты 2187,5 Гц («Поиск трассы») |
15 Гц |
| Для частоты 273,5 Гц («НЧ-ВЧ») |
2,5 Гц |
| Прочие характеристики |
| Максимально определяемая глубина залегания трассы |
6 м |
| Точность измерения глубины |
±5%+10 см |
| Точность отыскания |
10 см |
| Поиск повреждения изоляции с переходным сопротивлением |
0 ÷ 1 МОм |
| Полоса приема в широкополосном режиме (режим «Спектр») |
40 ÷ 20 000 Гц |
| Время непрерывной работы (не менее) |
13 ч |
| Электропитание: встроенные аккумуляторы |
4 шт. АА, Ni-Mh, 2,3 А/ч. |
| Время зарядки аккумуляторов (не более) |
4 ч |
| Габаритные размеры прибора (без сумки) |
138х68х187 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) |
0,65 кг |
| Габаритные размеры антенны |
780х230х40 мм |
| Масса антенны |
0,65 кг |
|
