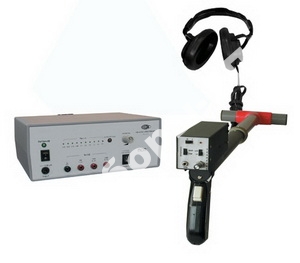

ПСП-3
- трассопоисковый комплект приборов. Комплектация "Б"Производитель: Россия Статус товара: По запросу
 |
Превосходит по техническим характеристикам и заменяет по функциональным возможностям кабелеискатели серии «КИ», совместим с комплектом ПСП-2. Отличается от комплекта ПСП-2 оптимальным соотношением характеристик цена-качество и улучшенными весо-габаритными параметрами. Исключена служебная связь и оставлен один вид индикации: звуковая (на слух) через телефонную гарнитуру. Комплект приборов ПСП-3 предназначен для проведения следующих видов работ на кабельных коммуникациях:
|
| Артикул: 94238 |
| Гарантия: 36 мес. |
ПСП-3 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ПСП-3 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Область применения комплекта ПСП-3:
Комплект используется при строительстве и эксплуатации линейно-кабельных сооружений связи, поиске трасс и повреждений силовых кабелей, трубопроводов и других металлических подземных коммуникаций.
Технические характеристики комплекта ПСП-3:
| Параметр | Значения |
| ПРИЕМНИК | |
| Чувствительность | 10 мкВ |
| Рабочая частота | 1071 Гц |
| Полоса пропускания | 10-12 Гц; 500-1000 Гц |
| Индикация | Звуковая(через гарнитуру) |
| Электропитание | 9 В. Ток потребления 20 МА. 1 батарея «Крона» |
| Габариты (без штанги) | 100 х 40 х 55 мм |
| Масса (со штангой) | не более 0,7 кг |
| Упаковка | Сумка для переноски |
| ГЕНЕРАТОР | |
| Выходная мощность | до 8 Вт регулируемая на нагрузке не менее 4Ом Вых.1. Rн= 4 Ом, Iвых="1,5 А." Вых.2. Rн="100 Ом," Iвых="0,3 А." Вых.3." Rн="400 Ом," Iвых="0,15 А |
| Рабочая частота | 1071 Гц |
| Индикация | Светодиодный индикатор выходной мощности, индикация перегрузки по выходу, индикация разряда аккумулятора |
| Наличие прерывистого сигнала | прерывистый сигнал с частотой 3+1 Гц |
| Согласование с нагрузкой | Ручное: ступенчатое и плавное |
| Электропитание | Постоянное напряжение 12 В/2 А Внешний источник или внутренний аккумулятор |
| Время непрерывной работы от встроенного аккумулятора | При выходной мощности 3-5 Вт, не менее 8 часов |
| Наличие зарядного устройства | Есть. Поставляется по отдельному заказу |
| Упаковка | Укладочная сумка |
| Габариты | 210 х 238 х 90 мм |
| Масса с аккумулятором | Не более 5 кг |
| ХАРАКТЕРИСТИКИ КОМПЛЕКТА | |
| Возможность отыскания трассы, определения места КЗ жил, КЗ жил с оболочкой | есть |
| Определение глубины залегания кабеля | до 3 м с точностью ±15 см |
| Диапазон рабочих температур | от -20 ºC до +40 ºC |
Преимущества и особенности эксплуатации (в вопросах и ответах):
- Каков принцип работы конплекта ПСП-3?
Принцип работы комплекта заключается в качественной регистрации магнитного поля, возникающего вокруг проводника при протекинии переменного тока по замкнутой цепи. - Что такое активный и пассивный режимы работы комплекта?
В активном режиме, в качестве источника сигнала используется генератор, входящий в состав комплекта. В пассивном режиме регистрируется электромагнитное поле кабеля, находящегося в рабочем состоянии (например, силовой кабель под напряжением и под нагрузкой). - Каковы конструктивные особенности и схемотехнические особенности комплекта ПСП-3?
Генератор комплекта отличается от предыдущих моделей тем, что имеет уменьшенные габариты и массу. Это позволяет более эффективно использовать его в полевых условиях. Исключены стрелочные приборы индикации. Введение светодиодного индикатора мощности дает возможность оценки согласования с нагрузкой. Приемник комплекта закреплен на штанге антенны. Это стало возможным в связи с существенным уменьшением габаритов и массы прибора. Исключение средств индикации кроме слухового режима (через гарнитуру) позволило, не ухудшая характеристик приемника, существенно снизить его стоимость. - Каковы основные преимущества генератора ПСП-3?
- достаточно большая выходная мощность генератора до 8 Вт в шмроком диапазоне нагрузок и выходных напряжений;
- возможность длительной работы от встроенного аккумулятора;
- индикация величины выходной мощности;
- при использовании индуктивного и емкостного датчиков позволяет отыскивать кабели в пучке и определенные пары проводов на открытых проводках или в кабельных муфтах;
- универсальное питание (от сети 220 В и от аккумулятора);
- уменьшенные габариты и масса;
- высокая механическая прочность корпуса.
- Каковы особенности приемника ПСП-3?
- два режима работы - узкополосный (помехозащищенный) и широкополосный (для работы в пассивном режиме);
- уменьшенные габариты и вес позволили закрепить приемник непосредственно на штанге антенны, улучшив эксплуатационные свойства;
- высокая механическая прочность корпуса.
- В чем преимущества антенны приемного комплекта?
Антенна комплекта состоит из двух взаимно перпендикулярно расположенных индуктивных датчиков: вертикаьного и горизонтального. Применение такой конструкции обеспечивает максимальную оперативность и эксплуатационные удобства при поиске трассы и точность при определении глубины залегания кабеля.
Комплект поставки ПСП-3:
| № | Наименование | Количество |
| 1. | Антенна | 1 |
| 2. | Выходной кабель генератора | 1 |
| 3. | Генератор | 1 |
| 4. | Предохранитель | 1 |
| 5. | Приёмник на штанге | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Сетевой адаптер | 1 |
| 8. | Телефонная гарнитура | 1 |
| 9. | Укладочная сумка | 1 |
| 10. | Элемент питания типа "Крона" | 1 |
Дополнительная комплектация ПСП-3:
(Поставляется по отдельному заказу)
| № | Наименование | Цена | В корзину | Артикул |
| 1. | Автоматическое зарядное устройство ЗУ-1 | По запросу | ||
| 2. | Аккумулятор FGH20502 12V/5Ah "FIAMM-GS" | По запросу | ||
| 3. | Датчик емкостной | По запросу | ||
| 4. | Датчик индуктивный | По запросу | ||
| 5. | Штыри заземления с ручками | По запросу |
