ПКВ/У3.0
- прибор контроля высоковольтных выключателей (модифицированный, с тремя каналами датчиков перемещения) |
Универсальный прибор контроля всех российских и зарубежных высоковольтных выключателей; 12 каналов контроля резистивных датчиков и 3 канала контроля датчиков перемещения. Прибор предназначен для безразборного контроля технического состояния всех видов выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ. |
| Гарантия: 36 месяцев |
ПКВ/У3.0 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ПКВ/У3.0 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение прибора ПКВ/У3.0:
Прибор предназначен для безразборного контроля технического состояния всех видов зарубежных и российских выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ.
Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:
- число дискретных каналов для контроля положения контактов с 12-и до 20-и;
- число каналов для подключения резистивных датчиков с 2-х до 12-и;
- ток коммутатора с 10 А до 35 А постоянного или переменного тока;
- число каналов датчиков перемещений с 1 до 3.
Прибор выпускается в двух модификациях, отличающихся числом каналов контроля резистивных датчиков, числом каналов датчиков перемещения и числом датчиков перемещения: ПКВ/У3.0 (с двенадцатью каналами контроля резистивных датчиков, тремя каналами датчиков перемещения и двумя или двумя и более датчиками перемещения) и ПКВ/У3.1 (с двумя каналами контроля резистивных датчиков, одним каналом датчиков перемещения и двумя датчиками перемещения). Первый прибор позволяет контролировать абсолютно все типы воздушных выключателей, включая ВО-750, ВО-1150, ВНВ-1150, а второй – все, кроме трех перечисленных.
Особенности прибора ПКВ/У3.0:
| Характеристика | ПКВ/У3.0 (3-6 датчиков) |
| Каналы контроля резистивных датчиков | 12 |
| Каналы датчиков перемещения | 3 |
| Количество датчиков перемещения | ДП21 (1 и более шт.) и ДП12(1 иболее шт.) |
| Какие выключатели проверяет | все виды выключателей, включая воздушные ВО-750, ВО-1150, ВНВ-1150 |
| Контроль параметров хода по трем фазам | позволяет |
| Одновременное измерение угла поворота основного вала и угла поворота рычага привода полюс | позволяет |
Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях. Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.
В цифровой форме регистрируются следующие характеристики:
- временные – полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
- скоростные – скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы, значение средней скорости в любой заданный момент (интервал) времени;
- ходовые – полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения, значение хода в любой заданный момент (интервал времени);
- токовые – ток электромагнитов включения и отключения;
- напряжения – изменение напряжения на электромагнитах.
Временные характеристики контролируются как в простых операциях «О» и «В», так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя. Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощь точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.
Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:
- зависимости скорости от времени и от хода;
- зависимости токов и напряжений электромагнитов от времени и хода;
- диаграммах процессов замыкания-размыкания контактов.
Анализируя графики, можно диагностировать развивающиеся дефекты.

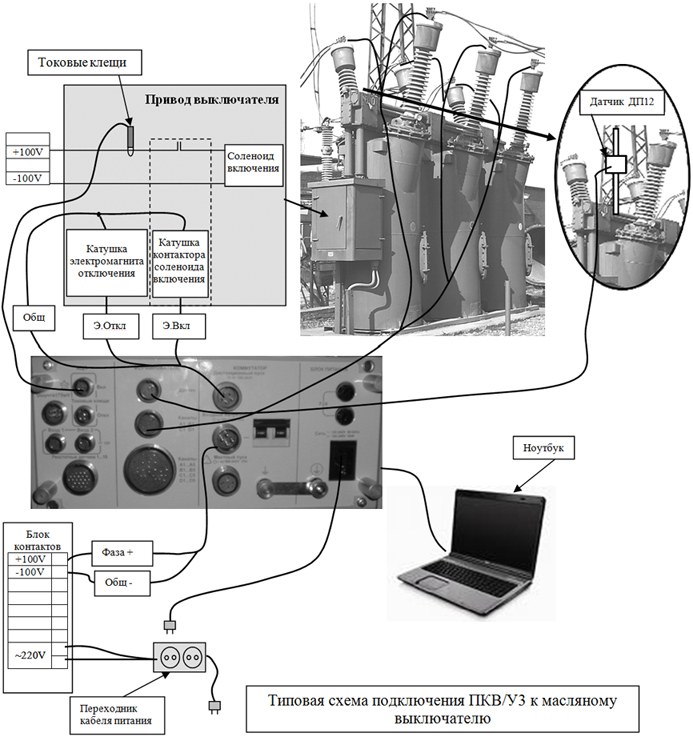

Прибор состоит из измерительного блока и переносного компьютера типа «Ноутбук» (закупается дополнительно). В комплект входят датчики перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплуатационная документация. Для бесконтактного измерения тока электромагнитов или соленоида прибор может по заказу комплектоваться токовыми клещами на токи 20 А, 50 А или 400 А. Для удобства переноски прибор снабжен кейсом, а весь ЗИП размещается в укладочном ящике.
Технические характеристики прибора ПКВ/У3.0:
| Параметр | Значения |
| Диапазон измерения временных характеристик, с | 0,001-8 |
| Погрешность измерения временных характеристик, мс | ±0,1...±0,3 |
| Диапазон измерения скорости, м/с | 0,02-20 |
| Погрешность измерения скорости, % | ±2% |
| Диапазон измерения хода, мм | 0,5-900 |
| Погрешность измерения хода: - датчиком ДП12, мм - датчиком ДП21, мм |
±1 ±0,2 |
| Максимальный выходной ток коммутатора, А | 35 |
| Входное напряжение коммутатора и напряжение питания измерительного блока, - для постоянного тока, В - для переменного тока, В |
100-350 100-242 |
| Температурный диапазон эксплуатации, ºC | -15...+40 |
| Габариты измерительного блока, мм | 300х140х400 |
| Масса измерительного блока, кг | 8 |
Количество и соотношение дополнительных датчиков клиент выбирает самостоятельно, учитывая парк высоковольтных выключателей.
Список дополнительных крепежных приспособлений формируется Производителем исходя из предоставленного списка приобретаемых датчиков.
Комплект поставки ПКВ/У3.0м:
| № | Наименование | Количество |
| 1. | Втулка №18 | 1+2 (по доп. заказу) |
| 2. | Гайка №8 | 1+2 (по доп. заказу) |
| 3. | Датчик линейного перемещения ДП12 | 1+2 (по доп. заказу) |
| 4. | Датчик углового перемещения ДП21 | 1+2 (по доп. заказу) |
| 5. | Зажим №1 | 1+2 (по доп. заказу) |
| 6. | Измерительный блок ПКВ/У3.0 | 1 |
| 7. | Кабель LAN. Длина 2 м. | 1 |
| 8. | Кабель RS-232. Длина 2 м. | 1 |
| 9. | Кабель входного напряжения коммутатора. Длина 2,5 м. | 1 |
| 10. | Кабель датчика. Длина 7 м. | 1+2 (по доп. заказу) |
| 11. | Кабель дистанционного пуска. Длина 2,5 м. | 1 |
| 12. | Кабель измерения напряжения шунта. Длина 5 м. | 1 |
| 13. | Кабель местного пуска. Длина 2,5 м. | 1 |
| 14. | Кабель на десять реостатных датчиков. Длина 1,2 м. | 1 |
| 15. | Кабель полюсов 20 каналов. Длина 1,2 м | 1 |
| 16. | Кабель полюсов 4 канала (соединитель и 4 полюса). Длина 12 м. | 1 |
| 17. | Кабель реостатного датчика. Длина 2,5 м. | 2 |
| 18. | Кабель сетевой. Длина 1,5 м. | 1 |
| 19. | Кронштейн №27 | 1+2 (по доп. заказу) |
| 20. | Кронштейн №4 | 1+2 (по доп. заказу) |
| 21. | Наконечники на кабели | 9 |
| 22. | Насадка №10 | 1+2 (по доп. заказу) |
| 23. | Насадка №11 | 1+2 (по доп. заказу) |
| 24. | Насадка №13 | 1+2 (по доп. заказу) |
| 25. | Насадка №14 | 1+2 (по доп. заказу) |
| 26. | Насадка №3 | 1+2 (по доп. заказу) |
| 27. | Насадка №9 | 1+2 (по доп. заказу) |
| 28. | Паспорт датчика ДП12 | 1+2 (по доп. заказу) |
| 29. | Паспорт датчика ДП21 | 1+2 (по доп. заказу) |
| 30. | Переходник к кабелю питания | 1 |
| 31. | Переходник №24 | 1+2 (по доп. заказу) |
| 32. | Переходник №25 | 1+2 (по доп. заказу) |
| 33. | Переходник №26 | 1+2 (по доп. заказу) |
| 34. | Переходник №5 | 1+2 (по доп. заказу) |
| 35. | Переходник №6 | 1+2 (по доп. заказу) |
| 36. | Площадка №19 | 1+2 (по доп. заказу) |
| 37. | Площадка №2 | 1+2 (по доп. заказу) |
| 38. | Площадка №7 | 1+2 (по доп. заказу) |
| 39. | Предохранители | 4 |
| 40. | Прижим №17 | 1+2 (по доп. заказу) |
| 41. | Провод заземления. Длина 1,8 м. | 1 |
| 42. | Программное обеспечение руководство пользователя | 1 |
| 43. | Руководство по эксплуатации | 1 |
| 44. | Сертификат о калибровке ДП12 | 1+2 (по доп. заказу) |
| 45. | Сертификат о калибровке ДП21 | 1+2 (по доп. заказу) |
| 46. | Сертификат о калибровке ПКВ/У3 | 1 |
| 47. | Скоба №15 | 1+2 (по доп. заказу) |
| 48. | Стержень измерительный. Длина 700 мм. | 1 |
| 49. | Сумка для переноса прибора | 1 |
| 50. | Футляр для стержня. Длина 725 мм. | 1 |
| 51. | Ящик для крепежных приспособлений | 1+2 (по доп. заказу) |
