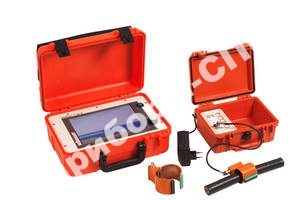

PD LOC

- система точной локализации частичных разрядов в кабельных линиях
Производитель: Seba Статус товара: Поставка прекращена
PD LOC - система точной локализации частичных разрядов в кабельных линиях
При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также наличие ЧР в соединительных муфтах одножильных кабелей. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.


Артикул: 05585
Гарантия: 12 мес.
Цена, руб.
по запросу

PD LOC в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить PD LOC и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение системы PD LOC:

При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также наличие ЧР в соединительных муфтах одножильных кабелей. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.

В систему входит импульсный генератор, посылающий в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.

От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.

На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР.

Пользователи, уже имеющие Teleflex T30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.

Особенности системы PD LOC:

  • Пленочная клавиатура с СИД для выбора ширины импульса
  • Индуктивное устройство связи 42 и 64 мм
  • Простое управление и обслуживание
  • Время непрерывной работы 24 ч с подзарядкой аккумуляторов
  • Обработка, как и при предварительной локализации OWTS
  • Возможность для выбора кабеля.

Технические характеристики системы PD LOC:

Параметр Значения
Питание 12 В внешний/автомобильный,блок питания
Время непрерывной работы около 24 ч от литий-ионного аккумулятора
Частота повторения импульса 3,33 Гц
Ширина импульсов 50 нс, 200 нс, 500 нс, 1 мкс
Амплитуда импульса 250 В
Импульсный ток 200 А
Защита выхода Устойчив к короткому замыканию
Класс защиты IP54
Рабочая температура -10 °C ...+50 °C
Вес 2 кг
Teleflex T 30-E PD
Дополнительный режим Регистратор переходных процессов для ЧР
Внутренний диаметр 42 мм стандартное
64 мм опция
Разъем BNC

Комплект поставки PD LOC:

Наименование Количество
1. BNC-кабель 1
2. Teleflex T30-E PD 1
3. Документация 1
4. Зарядное устройство от сети LG 12 1
5. Импульсный генератор PD-TX в Pelicase 1
6. Индуктивное устройство связи 42 мм 1
7. Кабель безопасности 2м (черный) 1
8. Комплект кабелей VL T30-E 1
9. Матерчатая сумка 1
10. Переходник BNC-штекер 1
11. Универсальный блок питания штекерный 1
