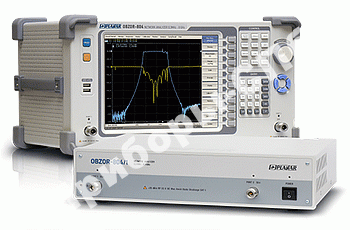

Обзор-808

- измеритель комплексных коэффициентов передачи и отражения
Производитель: Россия Статус товара: По запросу
Обзор-808 - измеритель комплексных коэффициентов передачи и отражения

Особенности измерителя комплексных коэффициентов передачи Обзор-808:

  • Рабочий диапазон частот 0,3 МГц…8 ГГц
  • Число измерительных портов: 2 порта
  • Основные измеряемые параметры: S11…S44
  • Основной тракт 50 Ом (тип N), дополнительно возможны измерения
    в любых коаксиальных трактах при использовании соответствующих
    переходов и калибровочных мер (опции)
  • Высокая точность измерений при использовании коррекции систематических погрешностей
  • Измерение коэффициента передачи систем с переносом частоты
  • Управление и получение результатов автономно на приборе с «открытой» платформой
  • Программное обеспечение совместимо с ОС Windows
  • Малые массо-габаритные параметры
  • Интерфейсы USB, LAN (опция – GPIB)

    Особенности измерителя комплексных коэффициентов передачи Обзор-808:

    • Рабочий диапазон частот 0,3 МГц…8 ГГц
    • Число измерительных портов: 2 порта
    • Основные измеряемые параметры: S11…S44
    • Основной тракт 50 Ом (тип N), дополнительно возможны измерения
      в любых коаксиальных трактах при использовании соответствующих
      переходов и калибровочных мер (опции)
    • Высокая точность измерений при использовании коррекции систематических погрешностей
    • Измерение коэффициента передачи систем с переносом частоты
    • Управление и получение результатов автономно на приборе с «открытой» платформой
    • Программное обеспечение совместимо с ОС Windows
    • Малые массо-габаритные параметры
    • Интерфейсы USB, LAN (опция – GPIB)
Гарантия: 12 мес.
Цена, руб.
2 681 972,00

Обзор-808 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить Обзор-808 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Особенности измерителя комплексных коэффициентов передачи Обзор-808:

  • Рабочий диапазон частот 0,3 МГц…8 ГГц
  • Число измерительных портов: 2 порта
  • Основные измеряемые параметры: S11…S44
  • Основной тракт 50 Ом (тип N), дополнительно возможны измерения
    в любых коаксиальных трактах при использовании соответствующих
    переходов и калибровочных мер (опции)
  • Высокая точность измерений при использовании коррекции систематических погрешностей
  • Измерение коэффициента передачи систем с переносом частоты
  • Управление и получение результатов автономно на приборе с «открытой» платформой
  • Программное обеспечение совместимо с ОС Windows
  • Малые массо-габаритные параметры
  • Интерфейсы USB, LAN (опция – GPIB)

Технические характеристики измерителя комплексных коэффициентов передачи Обзор-808:

Характеристика Параметр Значение
ПАРАМЕТРЫ
ГЕНЕРАТОРА
Диапазон частот 0,3 МГц…8 ГГц
Разрешающая способность 1 Гц
Погрешность установки частоты ±5 x 10-6
Уровень выходного сигнала -60…+10 дБмВт (от 0,3 до 6000 МГц)
-60…+5 дБмВт (от 6000 до 8000 МГц)
Погрешность установки уровня ±1 дБ
Время перестройки 125 мкс (измерения на одной частоте)
ПАРАМЕТРЫ
ПРИЕМНИКА
Полоса фильтра 1 Гц…30 кГц
Уровень шума Не более – 125 дБмВт при фильтре 10 Гц
Макс. уровень входной мощности +25 дБмВт
СКО развертки Не более 0,001 дБ при фильтре 3 кГц
ПАРАМЕТРЫ
ПРИЕМНИКА
Относительная погрешность измерения
коэффициента отражения
±(2,5…50)% в диапазоне коэфф. отражений 0,015…1
Абсолютная погрешность измерения
фазы коэффициента отражения
±(4…22)° в зависимости от модуля КСВН
Абсолютная погрешность измерения
модуля и фазы коэффициента передачи
(тракт тип N/ 50 Ом)
±(0,1…1) дБ в диапазоне -90…+15 дБмВт;
± (1…6) ° в диапазоне -90…+15 дБмВт
ОБЩИЕ
ДАННЫЕ
Интерфейс USB, LAN
Возможности ПО 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры
Массогабаритные параметры 320 × 439 × 280 мм
ок. 15 кг
Рабочие условия (темп., влажн.) от 5° С до 40° С;
до 90%

Комплект поставки Обзор-808:

Наименование Количество
1. Измеритель комплексных коэффициентов передачи Обзор-808 1
2. Кабель питания 1
3. Программное обеспечение 1
4. Руководство по эксплуатации 1
