MRP-201

- измеритель напряжения прикосновения и параметров устройств защитного отключения
Производитель: Sonel Статус товара: По запросу

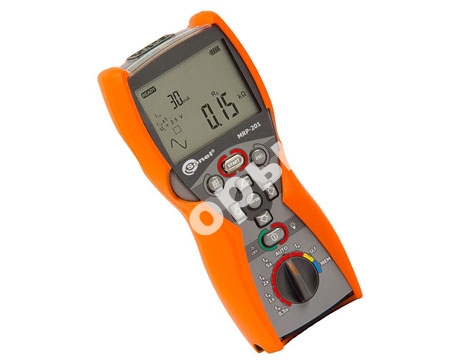

MRP-201 - измеритель напряжения прикосновения и параметров устройств защитного отключения
Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.
Госреестр РФ: 31967-11 до 16.11.2021
Гарантия: 36 месяцев
Цена, руб.
114 480,00

MRP-201 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить MRP-201 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Технические характеристики MRP-201

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока

Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон Разрешение Погрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение параметров устройств защитного отключения (УЗО)

  • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.
  • Контроль правильности подключения PE проводника с помощью электрода прикосновения.

Измерение времени отключения tA УЗО

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа и с малой задержкой 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс

*- для IΔn=10 мА и 0,5 IΔnосновная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB

Измерение тока отключения IAдля синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения макс. 7510 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 1,5..20,0 мA 0,1 мA 0,15 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 4,5..42,0 мA 0,15 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 15..140 мA 1 мA
300 мA 45..420 мA
  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения макс. 14710 мс.

Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 6..60 мA 1 мA
100 мA 20..200 мA
300 мA 60..600 мA
  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения макс. 4500 мс
Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP67
Питание измерителя щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
Температура хранения -20…+70°C
Температура рабочая -10…+50°C
Количество измерений (для аккумуляторов) >6000 (2 измерения / минуту)
Память результатов измерения 990 ячеек, 10000 результатов
Интерфейс радиоканал OR-1 (USB)
