Назначение прибора MI 2014:

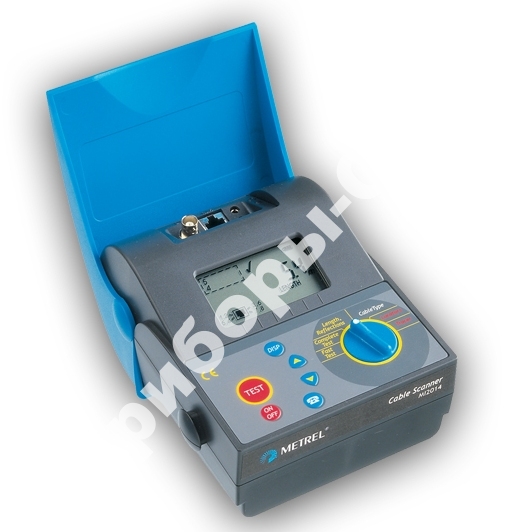

CableScanner – компактный прибор, предназначенный для быстрого тестирования локальных сетей. Прибор применим для тестирования экранированных и неэкранированных кабелей (UTP и STP), кабелей с витыми жилами и коаксиальных кабелей. Используя CableScanner, оператор может провести тестирование правильности разводки, измерить длину кабеля, обнаружить повреждения, идентифицировать кабели. Прибор имеет оптимальный функциональный набор и прост в использовании.
Функции прибора MI 2014:
- Быстрое тестирования кабеля без удаленного устройства: измерение длины кабеля, обнаружение повреждений.
- Полный тест с использованием удаленного устройства: измерение длины кабеля, нахождение и определение типа неисправности.
- Обнаружение и измерение амплитуды отражений в кабеле, точное измерение длины кабеля.
- Функция локатор для идентификации кабелей.
- Трассировка кабеля с помощью опционального трассера.
Отличительные особенности прибора MI 2014:
- Работа прибора основана на применении профессионального динамического рефлектометра с регулируемой скоростью распространения NVP.
- Быстрое обнаружение неисправностей: обрывов, коротких замыканий, перекрёстных и несогласованных пар, плохих контактов, дефектов экрана и тому подобных повреждений.
- Тоновый генератор в комбинации с приемным устройством обеспечивает поиск пар в многожильном кабеле.
- Опциональный комплект S2004 обеспечивает функцию голосового дуплексного соединения с удаленным оператором, что значительно сокращает время измерений.
- Основной комплект поставки содержит набор локаторов для идентификации кабелей.
- Встроенные базы стандартов и типов кабелей.
- Размеры: 156 x 100 x 190 мм
- Масса (без аксессуаров): 1 кг.
Технические характеристики прибора MI 2014:
| Функция |
Диапазон измерений |
Разрешение |
Погрешность измерений |
Длина кабеля
(кабель с витыми жилами)
Амплитуда |
0,0 … 99,9 м
100 … 300 м
- 99 … 100 % |
0,1 м
1 м
1% |
±(3 % от измер.+ 5 емр)
±(5 % от измер.+ 1 емр)
±(5 % от измер.+ 5 емр) |
Длина кабеля
(коаксиальный кабель)
Амплитуда |
0,0 … 99,9 м
100 … 300 м
- 99 … 100 % |
0,1 м
1 м
1% |
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
±(5 % от измер.+ 5 емр) |
|
