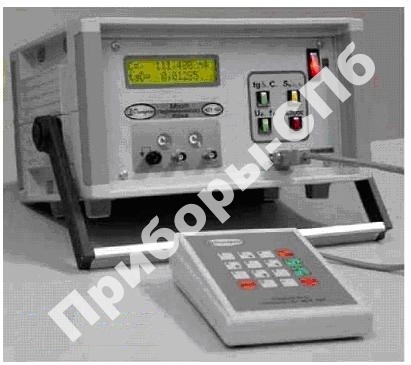

МЕП-4СА

- высоковольтный мост переменного тока
Производитель: Россия Статус товара: Снят с производства
МЕП-4СА - высоковольтный мост переменного тока В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью.
Артикул: 60251 Госреестр РФ: 25058-03
Гарантия: 1 год
Цена, руб.
по запросу

МЕП-4СА в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить МЕП-4СА и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение моста МЕП-4СА:




В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание числа витков обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое управление процессом работы осуществляет встроенный специальный персональный компьютер. Мосты позволяют производить однократные измерения tgδ, емкости объекта испытаний Сх, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и Сх с выдачей их средних значений и среднеквадратических отклонений.

Мосты МЕП-4СА выпускаются с 2002г. МЕП - 4СА предназначены для проведения измерений только по «нормальной» схеме. Программирование и метрологические поверки МЕП-4СА выполняются с помощью подключаемой мембранной клавиатуры.





Технические характеристики МЕП-4СА:




Параметр Значение
Пределы измерения tgδ, отн. ед. 0.0001 - 1
Пределы измерения СхпФ 10 -1000000
Диапазон рабочих температур, °С 0-40
Рабочая частота, Гц 50
Цифровой выход RS 232
Дисплей жидкокристаллический 16 символьный, двухстрочный
Объем оперативной памяти (число измерений) 1000
Габариты, мм 350 х 250 х 180
Масса, кг 6
