М3-99 Ваттметр Поглощаемой Мощности (Полный Комплект)
Производитель: ПРОФКИП Статус товара: По запросу
 |

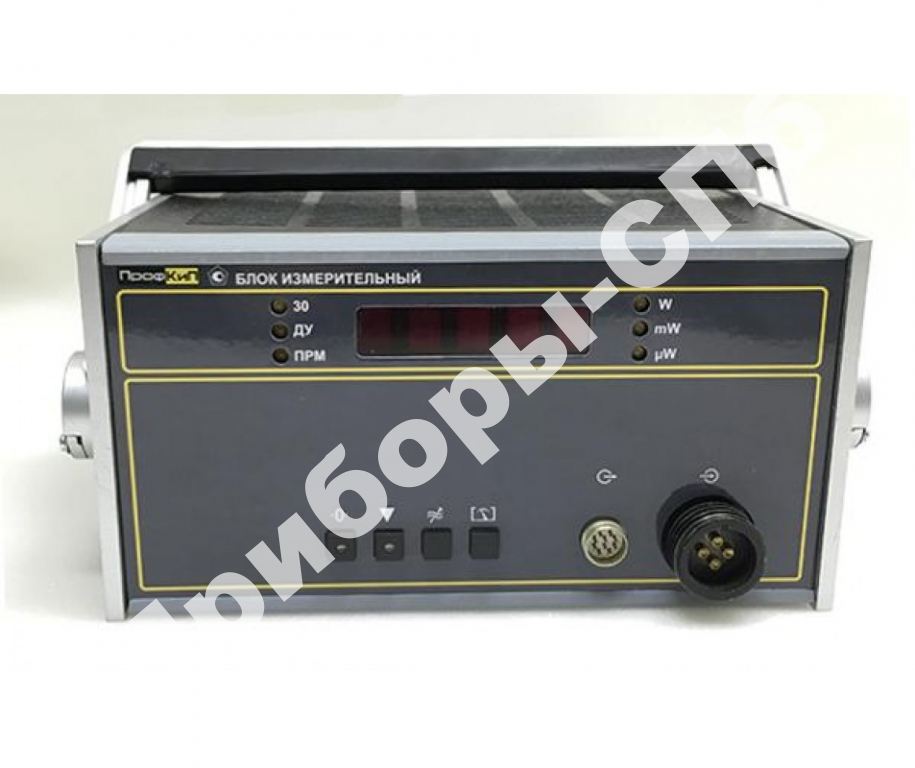

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.
Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.
Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.
Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП. |
М3-99 Ваттметр Поглощаемой Мощности (Полный Комплект) в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить М3-99 Ваттметр Поглощаемой Мощности (Полный Комплект) и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
• Диапазоны частот: 0.00 ГГц … 17.85 ГГц, 0.00 ГГц … 12.00 ГГц, 0.00 ГГц … 3.00 ГГц,
• Диапазоны измерения мощности: 1 мкВт … 10 мВт, 0.8 мВт … 1 Вт, 8 мВт … 10 Вт, 80 мВт … 100 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
|
Наименование
|
Частотный диапазон
|
Диапазон измерения
|
|
ППК ПрофКиП М3-90
|
0.02 ГГц … 17.85 ГГц
|
1 мкВт … 10 мВт
|
|
ППК ПрофКиП М3-93
|
0.00 ГГц … 17.85 ГГц
|
0.8 мВт … 1 Вт
|
|
ППК ПрофКиП М3-95
|
0.00 ГГц … 17.85 ГГц
|
8 мВт … 10 Вт
|
|
ППК ПрофКиП М3-96
|
0.00 ГГц … 12.00 ГГц
|
80 мВт … 100 Вт
|
|
ППК ПрофКиП М3-93/1
|
0.00 ГГц … 3.00 ГГц
|
0.8 мВт … 1 Вт
|
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
|
Параметры
|
Значения
|
|
Диапазон частот
ППК ПрофКиП М3-90
ППК ПрофКиП М3-93
ППК ПрофКиП М3-95
ППК ПрофКиП М3-96
ППК ПрофКиП М3-93/1
|
0.02 ГГц … 17.85 ГГц
0.00 ГГц … 17.85 ГГц
0.00 ГГц … 17.85 ГГц
0.00 ГГц … 12.00 ГГц
0.00 ГГц … 3.00 ГГц
|
|
Диапазон измерения мощности
ППК ПрофКиП М3-90
ППК ПрофКиП М3-93
ППК ПрофКиП М3-95
ППК ПрофКиП М3-96
ППК ПрофКиП М3-93/1
|
10-7 Вт … 3.0х10-5 Вт включ.
св. 3.0х10-5 Вт … 10-4 Вт включ.
св. 1х10-4 Вт … 1х10-3 Вт включ.
св. 1х10-3 Вт … 1х10-2 Вт
1х10-4 Вт … 2х10-2 Вт включ.
св. 2х10-2 Вт … 1.2х10-1 Вт включ.
св. 12х10-2 Вт … 1.0 Вт включ.
св. 1х10-2 Вт … 10-1 Вт включ.
св. 1х10-1 Вт … 1.0 Вт включ.
св. 1.0 Вт … 10.0 Вт
8х10-2 Вт … 1.2 Вт включ.
св. 1.2 Вт … 12.0 Вт включ.
св. 12 Вт … 100 Вт
1х10-4 Вт … 2х10-2 Вт включ.
св. 2х10-2 Вт … 1.2х10-1 Вт включ.
св. 12х10-2 Вт … 1.0 Вт
|
|
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90:
- в диапазоне частот 0.02 ГГц …12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц
|
±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:
- в диапазоне частот 0 ГГц … 12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц
|
±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:
|
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:
|
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт;
Рх – измеренное значение мощности, Вт
|
|
|
Волновое сопротивление входа ваттметра:
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96
- с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1
|
50 Ом
75 Ом
|
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90:
- в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно
- в диапазоне частот 12.00 ГГц … 17.85 ГГц
|
не более 1.3
не более 1.4
|
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:
- в диапазоне частот 0 ГГц … 3 ГГц включительно
- в диапазоне частот 3ГГц … 12.00 ГГц включительно
- в диапазоне частот 12.00 ГГц … 17.85 ГГц
|
не более 1.15
не более 1.3
не более 1.4
|
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:
- в диапазоне 0 ГГц … 2.00 ГГц включительно
- в диапазоне 2.00 ГГц … 8 ГГц включительно
- в диапазоне 8 ГГц … 12.05 ГГц
|
не более 1.2
не более 1.3
не более 1.4
|
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1
|
не более 1.15
|
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры:
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1
|
±1.0%
±1.5%
|
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:
с ППК ПрофКиП М3-90
с ППК ПрофКиП М3-93
с ППК ПрофКиП М3-95
с ППК ПрофКиП М3-96
с ППК ПрофКиП М3-93/1
|
не более 4х10-7 Вт/ мин
не более 2х10-5 Вт/ мин
не более 4х10-5 Вт/ мин
не более 3х10-6 Вт/ мин
не более 2х10-5 Вт/ мин
|
|
Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов:
- первый и второй поддиапазон
- третий и четвертый поддиапазон
- в режиме автоматического переключения поддиапазонов
|
не более 10.0 с
не более 1.0 с
не более 15.0 с
|
|
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более
|
не более 20 с
|
|
Время установления показаний с ППК ПрофКиП М3-95:
- в режиме ручного переключения поддиапазонов
- в режиме автоматического измерения мощности
|
не более 10 с
не более 15 с
|
|
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96
|
не более 60 с
|
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин:
ППК ПрофКиП М3-90
ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1
ППК ПрофКиП М3-95
ППК ПрофКиП М3-96
|
не более 0.015 Вт
не более 1.5 Вт
не более 15 Вт
не более 120 Вт
|
|
Время установления рабочего режима
|
не более 30 мин
|
|
Время непрерывной работы
|
не менее 16 ч
|
Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг
• Габариты, вес ППК ПрофКиП М3-93: D42х99 мм, 0.45 кг
• Габариты, вес ППК ПрофКиП М3-95: 113х90.5х82 мм, 0.75 кг
• Габариты, вес ППК ПрофКиП М3-96: 218х125х145.5 мм, 3.0 кг
• Габариты, вес ППК ПрофКиП М3-93/1: D42х114.5 мм, 0.5 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
|
Наименование
|
Количество
|
|
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007
|
1 шт
|
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Кабель КОП ЕЭ4.854.130-08
|
1 шт
|
|
Ключ 7811-0002DIх9 ГОСТ 2839-80
|
1 шт
|
|
Кабель сетевой SCZ-1
|
1 шт
|
|
Руководство по эксплуатации ПРШН.411151.008 РЭ
|
1 шт
|
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ
|
1 шт
|
|
Формуляр ПРШН.411151.008ФО
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120-03
|
1 шт
|
Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)
|
Наименование
|
|
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
|
