Контур
- трассоискатель кабелей и трубопроводов с бесконтактным подключением (мощность 50 Вт)Производитель: Россия Статус товара: По запросу
 |
Трассоискатель «Контур» предназначен: для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты; для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя; для определения глубины залегания кабеля и трубопроводов. |
| Артикул: 05514 | |
| Гарантия: 12 мес. | ТУ: № 4276-008-12719185-2005 |
Контур в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Контур и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение трассоискателя Контур:
Трассоискатель относится к классу индикаторных приборов, построенных на новейшей элементной базе с использованием современной схемотехники, и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.
Трассоискатель «Контур» предназначен:
- для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты,
- для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя,
- для определения глубины залегания кабеля и трубопроводов.
Имеет улучшенную тональность звукового сигнала.
| Параметр | Значения |
| Дальность обследования трассы, км | до 5 |
| Погрешность определения планового положения одиночной трассы на глубине залегания 3 м, см | +10 |
| Глубина обнаружения трассы, м | до 10 |
| Погрешность определения высотного положения одиночной трассы, % | ±10 |
Технические характеристики трассоискателя Контур:
| Параметр | Значения |
| Генератор | |
| Напряжение питания | от 9 до 15 В |
| Средний ток потребления, не более, мА | 400 |
| Габаритные размеры, мм, не более | 190х135х60 |
| Масса, кг, не более | 1.2 |
| Длительность импульсов, мс | от 40 до 80 |
| Период следования, мс | от 800 до 1200 |
| Частота заполнения, Гц | 1000±3 |
| Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт | 50 |
| Приёмник | |
| Напряжение питания, В | от 7 до 10 В |
| Средний ток потребления, не более, мА | 3 |
| Масса, кг, не более | 0.6 |
| Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: - в пассивном режиме - в активном режиме |
100 50 |
| Центральная частота полосы пропускания приемника в активном режиме, Гц | 1000 ± 10 |
| Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более | 70 |
| Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 50 ± 1 |
| Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более | 5,0 |
| Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ,не менее | 70 |
| Время непрерывной работы от свежего комплекта Элементов питания при нормальных климатических условиях, часов, не менее | 8 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от минус 20 до плюс 45 |
| Относительная влажность, % | не более 80 при Т = 350 °С |
| Атмосферное давление, кПа | от 86 до 106 |

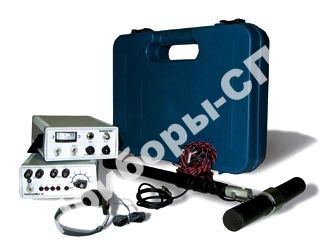

Комплект поставки Контур:
| № | Наименование | Количество |
| 1. | Антенна телескопическая | 1 |
| 2. | Генератор | 1 |
| 3. | Дипломат | 1 |
| 4. | Жгут аккумуляторный | 1 |
| 5. | Контакт магнитный | 1 |
| 6. | Контейнер батарейный | 1 |
| 7. | Отвертка | 1 |
| 8. | Паспорт | 1 |
| 9. | Приёмник | 1 |
| 10. | Провод | 3 |
| 11. | Провод 1 | 1 |
| 12. | Провод 2 | 1 |
| 13. | Рамка электромагнитная | 1 |
| 14. | Телефон головной | 1 |
| 15. | Штырь заземления | 2 |
