КОРД-ИПИ
- искатель повреждений изоляции |
Нахождения бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта, определения бесконтактным способом месторасположения и глубины заложения газопровода; определения месторасположения силовых электрических кабелей под нагрузкой; бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения; обнаружения мест натекания блуждающих токов промышленной частоты. |
| Артикул: 06282 |
| Гарантия: 12 мес. |
КОРД-ИПИ в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить КОРД-ИПИ и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение прибора КОРД-ИПИ:
Искатель Повреждения Изоляции КОРД-ИПИ предназначен для :- Нахождения бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта
- определения бесконтактным способом месторасположения и глубины заложения газопровода
- определения месторасположения силовых электрических кабелей под нагрузкой
- бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения
- обнаружения мест натекания блуждающих токов промышленной частоты
Особенности прибора КОРД-ИПИ:
Индикатор повреждения изоляции КОРД ИПИ предназначен для быстрого и качественного определения мест повреждения изоляции подземных коммуникаций. Также может быть использован как трассоискатель высокой точности для определения мест прохождения газопроводов, силовых кабелей промышленной частоты, линий связи, подземных фидеров трамвайно – троллейбусных сетей.
Специальный входной каскад прибора позволяет применять его без подключения генератора и обследовать трассу трубопровода, находящегося непосредственно под ЭХЗ , либо обследовать силовые кабели, находящиеся под напряжением.

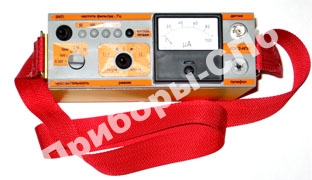

Приёмник КОРД ИПИ выполнен в лёгком влагозащитном корпусе и предназначен для работы как по электромагнитному, так и по электрическому полю.
Обладает хорошей избирательностью и наличием 4 рабочих частот, где все частоты могут быть выполнены на заказ (от 50Гц до 64кГц).
Прибор прост в эксплуатации и обладает всеми необходимыми функциями для обследования подземных коммуникаций.
Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.
Технические характеристики прибора КОРД-ИПИ:
| Параметр | Значения |
| Номинальная мощность генератора, Вт | 40 |
| Потребляемая мощность генератора | 60 |
| Рабочие частоты генератора, Гц | 1000 (с точностью по кварцу) |
| Частота модулятора в генераторе | 0,7 ±0,3 |
| Сопротивление нагрузки, Ом | 1 ... 1000 |
| Напряжение питания генератора, В | 12 |
| Напряжение питания приёмника, В | 9..12 |
| Чувствительность приёмника, мкВ | не хуже 2,5 |
| Частота настройки фильтров приёмника, Гц | любые по заказу (50, 100, 300, 1000) |
| Неравномерность коэффициента усиления приемника по частотам, не более, % | 2,5 |
| Источник питания приемника | автономный |
| Источник питания генератора | от аккумулятора автомобиля |
| Время непрерывной работы приемника, ч | 48 |
| Ось катушки | поворот 45° / 90° |
| Габаритные размеры приёмника, мм | 180х65х120 |
| Габаритные размеры генератора, мм | 170х95х150 |
| Масса приемника, кг | 1,2 |
| Масса генератора, кг | 2,5 |
| Принимаемые частоты индуктивного датчика , Гц | |
| Катушка сплошная | 50...1000 |
| Ось катушки | поворот 45/90 градусов |
| Масса датчика, кг | 0,5 |
Комплект поставки КОРД-ИПИ:
| № | Наименование | Количество |
| 1. | Генератор ГИ - 02 | 1 |
| 2. | Датчик индуктивный | 1 |
| 3. | Кабель соединительный | 1 |
| 4. | Наушники | 1 |
| 5. | Приемник | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Штыри измерительные | 2 |
| 8. | Элементы питания 1,5 V AA | 6 |
| 9. | Ящик укладочный | 1 |
