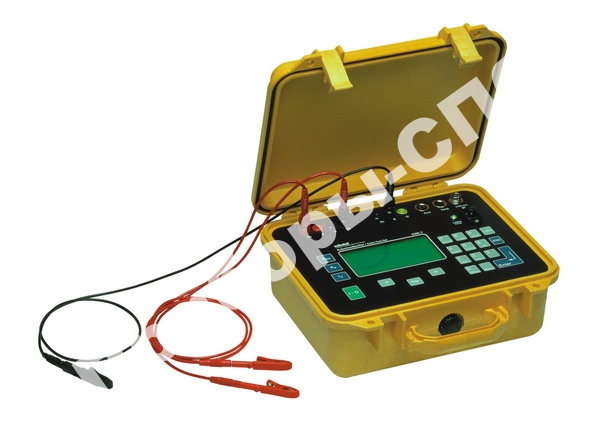

KMK 7
- мостовой измеритель |
KMK 7 - автоматический цифровой регулируемый измерительный мост. Он позволяет определять места повреждения кабелей под постоянным и переменным током и обладает функциями последовательных и приемочных измерений. |
| Артикул: 05613 |
| Гарантия: 1 год |
KMK 7 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить KMK 7 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Мостовой измеритель KMK 7. Балансировка мостовой схемы прибора происходит в течении всего процесса измерения. Благодаря компактному и прочному исполнению прибор можно использовать в полевых условиях. Определение мест повреждения постоянным током может осуществляться в виде измерения сопротивления, длины или в процентном отношении от длины кабеля. Оно может производиться по схемам измерения «В-шлейфа», «шлейфа двойного моста» или «измерения в трех точках». При методе измерения по схеме «шлейф двойного моста» на конце кабеля (короткое замыкание — ненагруженный контур) переключение осуществляется автоматически при помощи дистанционного замыкающего устройства FGK 1.Измерения на постоянном и переменном токе могут быть произведены на пупинизированных и непупинизированных кабелях.
Особенности мостового измеритель KMK 7:
- Измерение в автоматическом режиме
- Автоматическая балансировка
- Фильтр для улучшения помехозащищенности
- Индикация измерений на ЖК дисплее
- Простота управления
- Возможно измерение во время влияния помех переменного/постоянного напряжения до 40 В
- Измерения температуры при помощи специального датчика (опция)
- Сопряжение с ПК и передача данных непосредственно на принтер
- Встроенная память для записи результатов измерения
- Питание прибора от сети, от аккумулятора NiCd или автомобильного прикуривателя
- Измерения по схемам : Мюррею (2-х проводное), Кюпфмюллеру (3-х проводное) и Графу(4-х проводное).
Функциональные возможности мостового измеритель KMK 7:
- Измерение постоянного и переменного напряжения помехи
- Измерение изоляции
- Измерение сопротивления изоляции
- Поиск повреждения постоянным током
- Поиск повреждений переменным током
- Измерение взаимной емкости
- Измерение разности сопротивления
Технические характеристики прибора KMK 7:
| Параметр | Значения |
| Поиск повреждений методом постоянного напряжения | |
| Диапазон измерения | сопротивление шлейфа - до 14 кОм сопротивление ошибки = 100 МОм |
| Напряжение измерения | а) 100 В пост.; Ri = 60 кОм б) 500 В пост.; Ri = 300 кОм |
| Измерение | автоматическое уравновешивание моста |
| Чувствительность | 0,25 мкВ / Bit |
| Разрешение | 105 удвоенной длины кабеля |
| Границы ошибки | 0,1% ± 1 знак(зависит от длины кабеля) |
| Поиск повреждений методом переменного напряжения | |
| Диапазон измерения | 200 м ... 100 км обрыв Rмин = 100 кОм |
| Измерительное напряжение | а) от 200 м до 10 км Ueff = 16 ВSS; f = 77 Гц; Ri = 100 кОм б) от 2 км до 100 км и для кабелей на катушке Ueff = 50 ВSS; f = 4,5 Гц; Ri = 400 кОм |
| Чувствительность | 50 мкВ / Bit |
| Разрешение | а) f = 4,5 Гц: 0,05% длины кабеля б) f = 77 Гц: 0,2% длины кабеля |
| Границы ошибки | 0,5...1% ± 1 знак (зависит от длины кабеля) |
| Постоянные напряжения помех | |
| Диапазон измерения | до ±100 В (Re = 10 МОм) |
| Границы ошибки | 2,5% ± 1 знак(зависит от диапазона измерения) |
| Переменные напряжения помех | |
| Диапазон измерения | до 60 ВSS (Re = 10 МОм) |
| Измерение сопротивления | |
| Диапазон измерения | R шлейфа до 14 кОм |
| Напряжение измерения | 100 В пост.; Ri = 60 кОм |
| Измерение | автоматическое уравновешивание моста |
| Чувствительность | 0,25 мкВ / Bit |
| Разрешение | RS / 105 |
| Граница ошибки | 0,1% ±1 знак (зависит от диапазона измерения) |
| Разность сопротивлений | |
| Диапазон измерения | а) до 10% от RS б) до 50% от RS |
| Напряжение измерения | 100 В пост.; Ri = 60 кОм |
| Измерение | автоматическое уравновешивание моста |
| Чувствительность | 0,25 мкВ / Bit |
| Разрешение | RS / 105 |
| Граница ошибки | 0,02% ±1 знак по отношению к RS |
| Сопротивление изоляции | |
| Измерение | а) переходное испытание б) испытание изоляции - 3 / 30 ГОм в) уравновешивание моста - до 100 ГОм |
| Напряжение измерения | а) 100 В пост.; Ri = 60 кОм б) 500 В пост.; Ri = 300 кОм |
| Границы ошибок | 5...15% ±1 знак (зависит от вида и диапазона измерения) |
| Омическая неисправность | |
| Диапазон измерения | от 5 Ом (10 % от RS) |
| Измерения | AC- и DC- поиск места неисправности (комбинированный) |
| Граница ошибки | 2% ±1 знак (от диапазона измерения) (RS = 100 Ом) |
| Измеряемая емкость | |
| Диапазон измерения | а) 2 нФ ... 2 мкФ (f = 77 Гц) б) 200 нФ ... 15 мкФ (f = 4,5 Гц) |
| Напряжение измерения | а) f = 77 Гц; 16 ВSS; Ri = 100 кОм б) f = 4,5 Гц; 50 ВSS; Ri = 300 кОм |
| Разрешение | а) 0,1 нФ (результат 500 нФ) f = 77 Гц б) 0,5 нФ (результат 5 мкФ) f = 4,5 Гц |
| Граница ошибки | 0,5...3% ±1 знак (зависит от диапазона измерения) |
| Общие данные | |
| Питание | а) 210 - 250 В перем., 50 - 60 Гц (115 В - на заказ) б) встроенный NiCd-аккумулятор; время работы 6-8 часов, время заряда 5 часов, с контролем зарядки в) внешний источник 12 В пост. (9 - 15 В) |
| Габаритные размеры | 340 x 180 x 270 мм |
| Вес | 6,3 кг |
| Корпус | вибро- и ударопрочный, IP 64 |
| Рабочая температура | минус 15 ... +55 °C |
