ИЗИ
- источник зондирующих импульсов |
Источник зондирующих импульсов это переносной прибор, который предназначен для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА в качестве источника зондирующего сигнала как в режиме непосредственного подключения к кабелю, так и в режиме индукционной наводки. Рабочие частоты 7 Гц ... 2,43 кГц; Временной интервал следования зондирующих импульсов: пачка 0,375 с, пауза 0,125 с; Выходная мощность 1 ... 6 Вт; Измерение напряжение 0 ... 400 В; Встроенный аккумулятор; Масса не более 4,5 кг. |
| Артикул: 93504 |
| Гарантия: 12 мес. |
ИЗИ в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИЗИ и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение прибора ИЗИ:

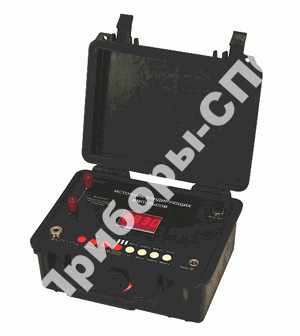

Источник зондирующих импульсов (далее генератор) – это переносной прибор, который предназначен для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА в качестве источника зондирующего сигнала как в режиме непосредственного подключения к кабелю, так и в режиме индукционной наводки. Генератор обладает свойством автоматического согласования с нагрузкой, позволяющим избежать возникновения разрушающих токов в кабеле. В приборе предусмотрена функция контроля состояния напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения в подключаемом кабеле.
Прибор выполнен в ударопрочном, пыле-, влагозащищенном переносном корпусе, что позволяет использовать его в полевых условиях. Современное техническое исполнение, удобство и простота в обслуживании позволяют пользователю быстро освоить рабочие операции.
Особенности прибора ИЗИ:
- Импульсный режим работы генератора;
- Электронное управление режимами работы;
- Цифровой индикатор тока в кабеле;
- Система контроля и автоматического согласования с нагрузкой (трассой);
- Переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
- Исключена возможность возникновения разрушающего тока в кабеле;
- Возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
- Наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
- Резонансный режим индуктора - при значительной излучаемой мощности потребление от аккумулятора минимально;
- Система контроля работоспособности;
- Возможность подключения генератора к внешнему источнику питания 12 В или к сети 220 В, 50 Гц через адаптер;
- Встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.
Технические характеристики прибора ИЗИ:
| Параметр | Значения |
| Рабочие частоты | 7 Гц 2.43 кГц 893 Гц 8.93 кГц 2.43 кГц х 893 Гц |
| Временной интервал следования зондирующих импульсов в режиме ИГ | Пачка – 0,375 с Пауза – 0,125 с |
| Выходная мощность | 1 ... 6 Вт |
| Измерение напряжения | 0 ... 400 В |
| Встроенный аккумулятор | 12 В, 4,5 А * ч |
| Питание от сети через адаптер | 220 В, 50 Гц |
| Внешний источник постоянного напряжения | 12 - 20 В (c допустимым током нагрузки не менее 400 мА) |
| Время непрерывной работы от аккумулятора | не менее 10 часов |
| Диапазон рабочих температур | -20…+40 °С |
| Относительная влажность | Не более 95% |
| Габаритные размеры, мм, не более | 235 х 190 х 115 |
| Масса, кг, не более | 4,5 |
| Срок службы | не менее 3 лет |
Комплект поставки ИЗИ:
| № | Наименование | Количество |
| 1. | Генератор | 1 |
| 2. | Зарядное устройство | 1 |
| 3. | Индуктор | 1 |
| 4. | Комплект провода для подключения генератора к внешнему аккумулятору | 1 |
| 5. | Комплект проводов для подключения генератора к нагрузке | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Сумка для хранения и переноски комплекта | 1 |
