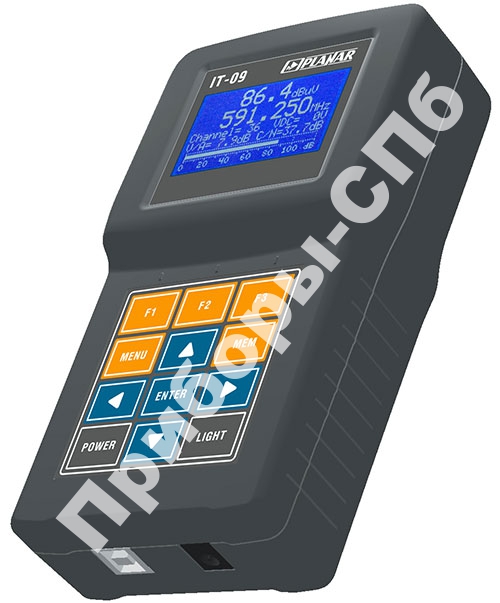

ИТ-09С
- анализатор сигналов DVB-C |
Анализатор сигналов DVB-C ИТ-09C предназначен для измерения параметров телевизионных каналов с аналоговой модуляцией: уровня напряжения радиосигнала изображения, разности уровней напряжения радиосигналов изображения и звукового сопровождения, разности уровней напряжения радиосигналов изображения и шума, а так же параметров телевизионных каналов с цифровой модуляцией: фактического уровня напряжения радиосигнала и отношения радиосигнала цифрового телевизионного вещания к шуму в канале распределения. |
| Гарантия: 12 мес. |
ИТ-09С в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИТ-09С и узнать цену через Приборы-Спб в Санкт-Петербурге.
Анализатор сигналов DVB-C ИТ-09C предназначен для измерения параметров телевизионных каналов с аналоговой модуляцией: уровня напряжения радиосигнала изображения, разности уровней напряжения радиосигналов изображения и звукового сопровождения, разности уровней напряжения радиосигналов изображения и шума, а так же параметров телевизионных каналов с цифровой модуляцией: фактического уровня напряжения радиосигнала и отношения радиосигнала цифрового телевизионного вещания к шуму в канале распределения.
Для телевизионного сигнала стандарта DVB-C измеритель позволяет измерять показатели качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту появления ошибочных битов BER до декодера Рида-Соломона, количество ошибочных пакетов после декодера Рида-Соломона, запас по помехоустойчивости MARGIN, а также констелляционную диаграмму (на экране ПК).
ИТ-09С обеспечивает режим автоматического определения параметров настройки (частота канала, символьная скорость, вид модуляции). Измеритель ИТ-09C можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. Измеритель позволяет измерять постоянное и переменное напряжение дистанционного питания сетей распределительных приемных систем телевидения и радиовещания.
Измеритель может быть использован как в лабораторных условиях при питании от внешнего источника питания, так и в полевых условиях при питании от встроенного аккумулятора или от бортовой сети автомобиля.
Основные технические характеристики:
| Диапазон рабочих частот | 45…865 МГц |
| Диапазон перестройки | 5…900 МГц |
| Тип входного разъема | F-male |
| Диапазон измерения уровня | 30 – 120 дБмкВ |
| Разрешение по измеряемому уровню | 0,1 дБ |
| Пределы основной погрешности измерения уровня | ±1,5 дБ |
| Поддерживаемые виды модуляции | QAM16, 32, 64, 128, 256 |
| Поддерживаемая символьная скорость | 1,000…7,200 Мсимв/с |
| Диапазон измерения MER | 14…40 дБ |
| Диапазон измерения BER | 4,0x10-3…1,0x10-8 |
