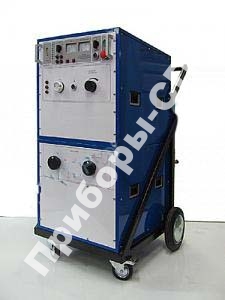

Испытательная поисковая система СП-32-2 (старое название ИПС-32) предназначена для:
- испытания силовых кабелей повышенным выпрямленным напряжением до 32 кВампл с контролем тока утечки;
- понижения сопротивления в месте повреждения («прожигание» поврежденной изоляции) в кратковременном режиме током до 80 мА, 140 мА и 240 мА на ступенях 32 кВ, 16 кВ и 8 кВ соответственно;
- измерения расстояния до места повреждения методом колебательного разряда с применением рефлектометра «РЕЙС-305»;
- измерения расстояния до места повреждения волновым методом с применением рефлектометра «РЕЙС-305»;
- измерения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра «РЕЙС-305»;
- точного определения места повреждения акустическим методом с применением акустического приемника и датчика любого типа.
Система не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.
Система может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:
- температура окружающей среды от минус 30 °С до плюс 40 °С;
- относительная влажность до 80% при температуре плюс 25 °С;
- атмосферное давление 530-800 мм рт. ст.
Основные технические данные системы СП-32-2:
| Параметр |
Значения |
| Напряжение питания частотой 50 Гц |
220 В ±22 В |
| Максимальная потребляемая мощность |
2,6 кВА |
| Максимальное выходное постоянное напряжение, (в трех диапазонах) |
8 кВ
16 кВ
32 кВ |
| Максимальная запасаемая энергия |
2000 Дж |
| Период следования импульсов (в автоматическом режиме) |
3 с
6 с |
Максимальный ток в режиме «=32 кВ»:
- в диапазоне «32 кВ»
- в диапазоне «16 кВ»
- в диапазоне «8 кВ» |
80 мА
140 мА
240 мА |
| Время непрерывной работы, не более |
1 час |
Габаритные размеры, мм, не более:
- блока БВ ИПС-32
- блока БВК ИПС-32 |
600 х 520 х 525
600 х 520 х 480 |
Масса, кг, не более:
- блока БВ ИПС-32
- блока БВК ИПС-32 |
125
60 |
|
