ИКкт-50
- трассоискательПроизводитель: Россия Статус товара: По запросу
 |
Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта. Трассоискатель ИКкт-50 имеет два режима работы: контактный и бесконтактный. |
| Артикул: 05512 | |
| Гарантия: 12 мес. | ТУ: № 4276-017-12719185-2007 |
ИКкт-50 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИКкт-50 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение трассоискателя ИКкт-50:
Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.
Трассоискатель ИКкт-50 имеет два режима работы :
- Бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
- Контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).
Технические характеристики трассоискателя ИКкт-50:
| Параметр | Значения |
| Общие характеристики комплекта | |
| Дальность поиска | до 3-х км |
| Точность поиска подземных коммуникаций | 5% от глубины залегания коммуникаций |
| Габариты упакованного в дипломат изделия, мм | 200х350х460 |
| Вес упакованного в дипломат изделия, не более | 6,5 кг |
| Генератор | |
| Напряжение питания генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока | от 9 до 15 В |
| Средний ток потребления генератора при напряжении питания (12 ± 0.2) В, не более, мА | 400 |
| Габаритные размеры, мм, не более | 240х215х50 |
| Масса (без элементов питания), кг, не более | 1.2 |
| Выходной сигнал генератора имеетследующие параметры: - длительность импульсов, мс - период следования, мс - частота заполнения, Гц |
от 40 до 80 от 800 до 1200 2000 ± 5 |
| Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт | 35 |
| Приёмник | |
| Напряжение питания приемника от элемента типа “Крона” | от 7 до 10 В |
| Средний ток потребления, не более, мА | 3,0 |
| Габаритные размеры, мм, не более | 210х210х50 |
| Масса, кг, не более | 0.6 |
| Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: - в пассивном режиме - в активном режиме |
100 50 |
| Центральная частота полосы пропускания приемника в активном режиме, Гц | 2000 ± 10 |
| Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более | 70 |
| Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 100 ± 1 |
| Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более | 5 |
| Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ, не менее | 70 |
| Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее | 8 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от минус 20 до плюс 45 |
| Относительная влажность, % | не более 80 при Т = 35 °С |
| Атмосферное давление, кПа | от 86 до 106 |

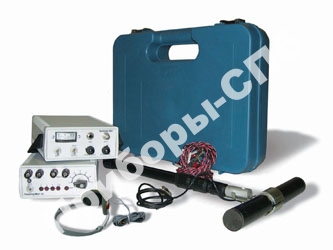

Комплект поставки ИКкт-50:
| № | Наименование | Количество |
| 1. | Антенна | 1 |
| 2. | Генератор | 1 |
| 3. | Контакт магнитный | 1 |
| 4. | Отвертка | 1 |
| 5. | Паспорт | 1 |
| 6. | Приемник | 1 |
| 7. | Провод питания генератора аккумуляторный (двойной 2 м) | 1 |
| 8. | Провод подключения штыря заземления или магнитной клипсы (7 м) | 2 |
| 9. | Телефон головной | 1 |
| 10. | Футляр | 1 |
| 11. | Штырь заземления | 2 |
