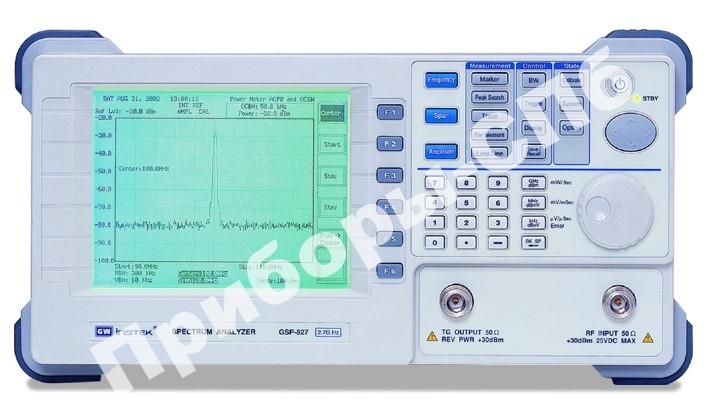

GSP-827

- анализатор спектра 9 кГц-2700 МГц
Производитель: GW Instek Статус товара: Снят с производства
GSP-827 - анализатор спектра 9 кГц-2700 МГц
  • Частотный диапазон 9 кГц…2700 МГц
  • Цифровая ФАПЧ
  • Входной уровень сигнала–105...20 дБм
  • Прибор обладает плотностью собственных шумов –140 дБм/Гц
  • Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение пропускной способности КС
  • Разделение окна для одновременного измерения в двух различных полосах обзора
  • Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц
  • Маркерные измерения (10 маркеров)
  • Индикация: две спектрограммы, пик. значения, «замораживание», усреднение, математика
  • Анализ по шаблону: задание верхней/нижней границы с индикацией «Годен – Негоден»
  • Запуск развертки: видео, внешний
  • Таймер реального времени
  • Вход внешней опорной частоты от 64 кГц до 19,2 МГц
  • Запись до 100 спектрограмм с временными метками
  • Интерфейс RS-232C (опция GPIB)
  • Универсальное питание
  • Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь
  • Компактный, легкий (4,5 кг)
Госреестр РФ: 27505-04
Гарантия: 12 месяцев
Цена, руб.
по запросу

GSP-827 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить GSP-827 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Технические характеристики цифрового анализатора спектра GSP-827:

Параметр Значения
ЧАСТОТА
Частотный диапазон 9 кГц…2700 МГц
Нестабильность источника опорной частоты ± 10-5 / 0...50 °С
Полоса обзора Нулевая; 2 кГц/дел…250 МГц/дел (1-2-5); весь диапазон
Плотность фазовых шумов -85 дБс/Гц на 1 ГГц при отстройке на 20 кГц
Скорость развертки 100 мс...25,6 с
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ 3 кГц; 30 кГц; 300 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ ± 20 %
Полоса пропускания видео 10 Гц…1 МГц (1-3)
АМПЛИТУДА
Диапазон измерений -100…20 дБм: 1…2500 МГц, фильтр ПЧ 3 кГц
-95…20 дБм: 150 кГц…1 МГц / 2500…2700 МГц, ПЧ 3 кГц
-80…20 дБм: 50…150 кГц, фильтр ПЧ 3 кГц
Не нормируется: 9…50 кГц
Максимальный входной уровень 30 дБм, постоянное 25 В
Относительный опорный уровень -30...20 дБм
Погрешность установки опорного уровня ± 1,5 дБ на 100 МГц
Неравномерность АЧХ ± 1,5 дБ
Погрешность логарифмической шкалы экрана ЭЛТ ± 1,5 дБ при превышении диапазона индикации 70 дБ
Плотность собственных шумов -130 дБм/Гц: 1…2500 МГц
-125 дБм/Гц: 150 кГц…1 МГц, 2500…2700 МГц
-105 дБм/Гц: 50…150 кГц
Не нормируется: 9…50 кГц
Гармонические искажения < -60 дБс при входном уровне не превышающем – 40 дБм
Негармонические искажения < -60 дБ при входном уровне не превышающем относительный опорный уровень
Интермодуляционные искажения 3-го порядка < -70 дБс при входном уровне –40 дБм
ВХОД
ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,5 при относительном опорном уровне 0 дБм
Вход опорной частоты Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц; 13 МГц; 15,36 МГц; 15,4 МГц; 19,2 МГц
Интерфейс RS-232C 9 контактов
Вход питания постоянным напряжением 12 В; диаметр 5,5 мм
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Энергонезависимая память Запись до 100 спектрограмм и профилей
Маркерные измерения 10 маркеров с функциями: Δ-измерения; установка на пик. значения; трекинг
Обработка спектрограмм Пик. значения; накопление; замораживание; мат. обработка
Измерение мощности Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
ОБЩИЕ ДАННЫЕ
Дисплей Графический ЖК индикатор с разрешением 640 х 480; ч/б
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габаритные размеры 330 х 170 х 340 мм
Масса 4,5 кг


Существующие опции для GSP-827, можно посмотреть в таблице ниже.


Комплект поставки GSP-827:

Наименование Количество
1. Анализатор спектра GSP-827 1
2. Шнур питания 1
3. Руководство по эксплуатации 1
4. Краткая инструкция пользователя 1

Дополнительная комплектация GSP-827:

(Поставляется по отдельному заказу)

Наименование Цена
1. GKT-001 - набор общий 13 615,00
2. GKT-002 - набор CATV 16 730,00
3. GKT-003 - набор RLB 11 095,00
4. GKT-006 - набор ЭМС 76 440,00
5. GSC-001 - кейс для переноски (тканевый) 9 743,00
6. GTL-401 - шнур для питания от сети автомобиля 1 931,00
