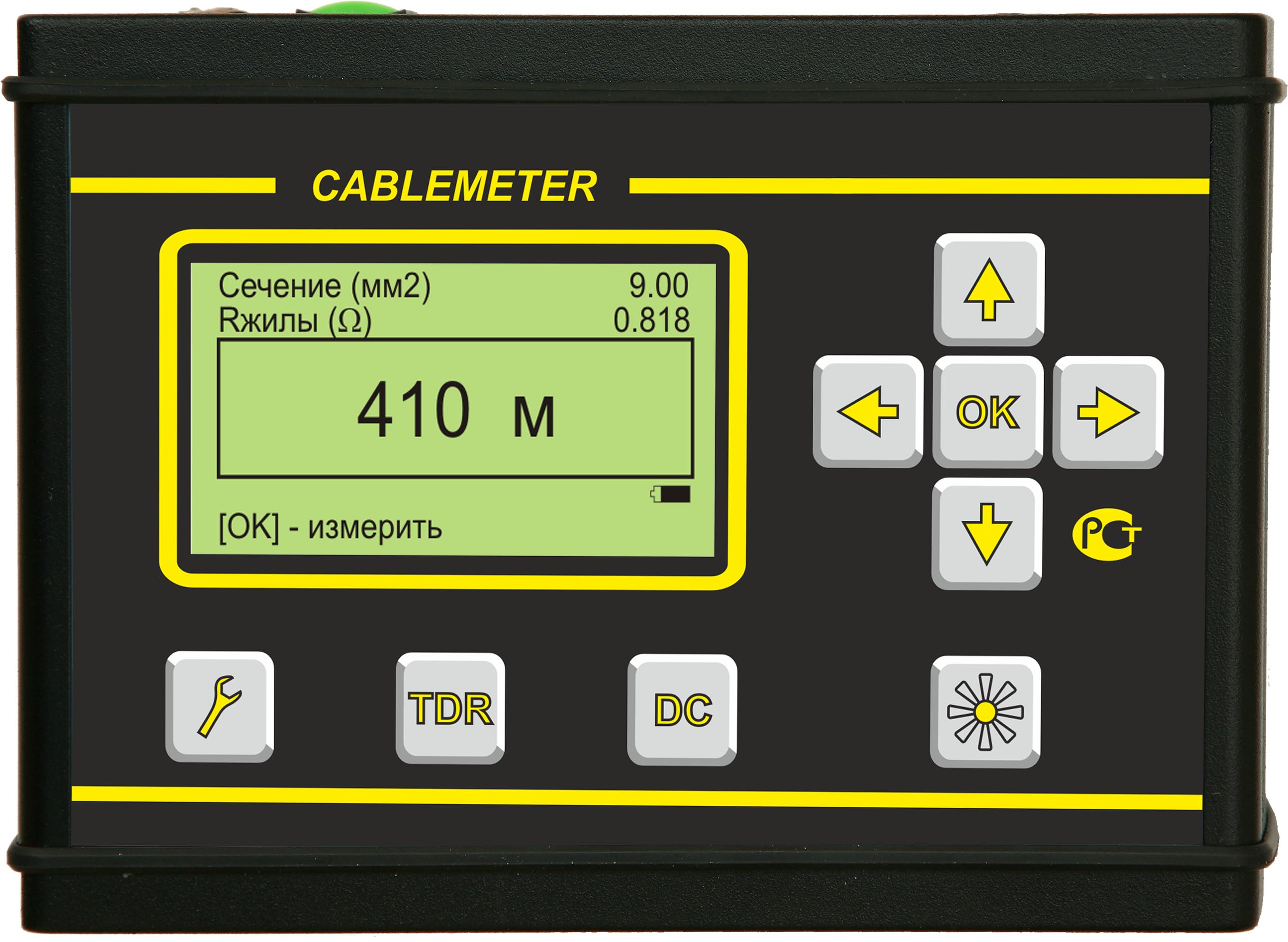

CableMeter
- измеритель длины кабеляПроизводитель: Россия Статус товара: По запросу
 |
|
| Госреестр РФ: 70197-18 до 24.01.2028. Межповерочный интервал 2 года |
| Гарантия: 18 месяцев |
CableMeter в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить CableMeter и узнать цену через Приборы-Спб в Санкт-Петербурге.
|
CableMeter — методы измерения и особенности применения
|
||
| Реализованы два метода: | ||
| • DC-метод — по сопротивлению жилы на постоянном токе; • TDR-метод — на основе рефлектометра. |
||
| В приборе реализованы возможности контроля КПП на соответствие требованиям ГОСТ 22483-2012: | ||
| • определение минимально допустимых сечений токопроводящих жил (методика ВНИИКП); • определение отклонения погонного сопротивления ТПЖ кабеля от требований ГОСТ. |
||
| В энергонезависимой памяти прибора можно разместить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому из них. | ||
|
Приёмка кабеля. Входной контроль кабельно-проводниковой продукции
|
||
| Новая уникальная функция в приборе CableMeter: прибор проводит сравнение измеренных параметров при приёмке кабеля со значениями по ГОСТ. | ||
| • алюминиевые жилы; • круглые или фасонные; • без металлического покрытия или с металлическим покрытием. +0,0654 Ом/км +39,9 % |
||
| В процентах показан запас по сравнению с ГОСТ: если < 0, то сечение чрезмерно занижено или металл «левый». | ||
|
Измерения по эталону. Длина мерного отрезка
|
||
| Прибор всегда измеряет сопротивление кабеля с высокой паспортной точностью. Чтобы корректно перевести сопротивление кабеля в длину, необходимо ввести точное значение погонного сопротивления кабеля. Когда точное значение неизвестно, прибор производит пересчёт по сечению или диаметру жилы. Ошибка может появиться из-за заниженного сечения или несоответствия марки меди. | ||
|
||
| Чтобы избежать ошибки, измерители отрубают мерный отрезок кабеля, по которому определяют погонное сопротивление. В новой версии прибора разрешение настолько велико (1 мкОм — прибор «видит» 1 мм кабеля), что можно пользоваться мерным отрезком длиной 1 м. Однако на точность результата влияет позиционирование зажимов. Как правило, смещение контакта 5–10 мм, что приводит к погрешности 0,5–1 %. В принципе, это погрешность перемоточных устройств. Но если есть желание увеличить точность, рекомендуемая длина мерного отрезка — 10 м. | ||
|
Измерение погонного сопротивления. Заводские испытания
|
||
| CableMeter проводит измерения погонного сопротивления жилы кабеля в соответствии с ГОСТ 7229-76 «Метод определения электрического сопротивления токопроводящих жил и проводников». ГОСТ 7229-76 допускает применять автоматические и другие равноценные приборы, производящие измерения на постоянном токе с погрешностью, указанной в п. 2.1 (не более 0,2 %). CableMeter проводит измерения погонного сопротивления жилы кабеля на постоянном токе с погрешностью 0,1 %. | ||
| Результаты измерений соответствуют требованиям ГОСТ 22483-77. | ||
| Если результаты заводских испытаний с указанием измеренного погонного сопротивления жилы занесены в паспорт кабеля, это создаёт дополнительный сервис Заказчику кабельной продукции. | ||
| Приёмка кабеля Заказчиком осуществляется в обратном порядке. В прибор заводится результат заводских испытаний по погонному сопротивлению — измерения длины кабеля по сопротивлению жилы становятся абсолютно адекватными. Технологический цикл замыкается. |
Технические характеристики прибора для измерения длины и входного контроля кабеля CableMeter
| Параметр | Значение |
| DC-метод | |
| Диапазон измерения сопротивления | 0,000001 Ом – 1999 Ом |
| Погрешность измерения сопротивления: 0,000001 – 0,9999 Ом 1,000 – 1999 Ом |
±(0,003R Ом + 1 ед.мл.р. + 0,000005 Ом) ±(0,001R Ом + 1 ед. младшего разряда) |
| Разрешение по сопротивлению | 1 мкОм |
| Максимальный измерительный ток, не менее | до 5 А |
| Диапазон измерения длины | 0 – 10 000 м |
| Сечение жилы | 0,001 – 490 мм² |
| Погонное сопротивление | 0,0200 – 999,0 Ом/км |
| Компенсация термо-ЭДС | Автоматическое изменение направления тока в соответствии с ГОСТ 7229-76 |
| TDR-метод | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 30, 60, 120, 250, 500, 1000, 2000, 5000, 10 000, 20 000, 30 000 м |
| Пределы допускаемой погрешности определения расстояния | ±0,25 м |
| Амплитуда зондирующего импульса | не менее 10 В |
| Диапазон установки коэффициента укорочения | 1,000 – 6,999, шаг 0,001 |
| Общие параметры | |
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2 В 4,4 А/ч |
| Потребляемая мощность, не более | 5 Вт |
| Габариты | 170 × 140 × 85 мм |
| Вес | 1,6 кг |
| Условия эксплуатации | |
| Температура окружающей среды | от −10 до +50 °С |
| Относительная влажность воздуха | до 90 % при 30 °С |
| Атмосферное давление | от 70 до 106,7 кПа |
|
Описание типа средства измерений
Модели CABLEMETER, CABLEMETER E. Предназначены для измерения электрического сопротивления жилы металлического кабеля и определения расстояния до мест сосредоточенных неоднородностей кабеля.
|
||||||||||||||||
|
Описание
Приборы измеряют электрическое сопротивление жилы металлического кабеля методом моста постоянного тока и рассчитывают по измеренному значению длину кабеля и площадь сечения токопроводящей жилы. Приборы содержат также импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Принцип действия основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном графическом дисплее с сохранением их в энергонезависимой встроенной памяти.
Модели: CABLEMETER - для кабеля, намотанного на барабан; CABLEMETER E - для кабеля, как намотанного на барабан, так и проложенного в грунте или по воздуху.
|
||||||||||||||||
|
Программное обеспечение
ПО выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к процессору исключён конструкцией приборов. Защита от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.
|
||||||||||||||||
|
Метрологические характеристики
Значения для обеих моделей
|
||||||||||||||||
|
Технические характеристики
По общим техническим требованиям прибор удовлетворяет требованиям ГОСТ 22261-94, а по условиям эксплуатации относится к группе 3 по ГОСТ 22261, но с расширенным диапазоном рабочих температур от −10 до +50 °C.
|
||||||||||||||||
|
Комплектность
|
||||||||||||||||
|
Поверка
Осуществляется по документу МП 0876-0033-2017 "Приборы кабельные CABLEMETER, модели CABLEMETER, CABLEMETER E. Методика поверки", утверждённому ФГУП ЦНИИС 03.10.2017 г.
Основные средства поверки:
• магазин сопротивлений Р4831 (рег. № 8510-08): диапазон от 0,01 до 110 000 Ом, КТ 0,02; • частотомер электронно-счётный ЧЗ-63/1 (рег. № 9135-83). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
|
||||||||||||||||
|
Нормативные и технические документы
• ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
• Технические условия ТУ 4221-033-40720371-17. |
