Б5-71КИП опция 1

- источник питания постоянного тока (75В, 10А, 300 Вт)
Производитель: КИП Статус товара: По запросу
Б5-71КИП опция 1 - источник питания постоянного тока (75В, 10А, 300 Вт)

Б5-71КИП — лабораторный источник питания постоянного тока. Предназначен для питания радиотехнических и электротехнических устройств нормированным по характеристикам, стабилизированным напряжением постоянного тока или постоянным током.

Источник питания может применяться при производстве и ремонте радиоэлектронной аппаратуры различного назначения, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях. Также изделие можно использовать при проведении поверки измерительных приборов и иной аппаратуры. Б5-71КИП имеет возможность последовательного и параллельного включения с однотипными источниками.

Подробнее: 📄 Модификации, опции, информация для заказа

Госреестр РФ: 89038-23 до 17.05.2028. Межповерочный интервал 2 года
Гарантия: 24 месяца
Цена, руб.
60 150,00
Цена поверки: 2600 руб.

Б5-71КИП опция 1 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить Б5-71КИП опция 1 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Особенности источника питания постоянного тока Б5-71КИП

•Выходная мощность: 300 Вт;
•Число выходов: 1 регулируемый канал;
•Максимальное разрешение (установка и измерение): 1 мВ / 1 мА (с Опцией HR);
•Режимы стабилизации тока и напряжения;
•Высококонтрастный ЖК-дисплей (опционально OLED дисплей Опция О): четыре параметра на экране одновременно, значение тока и напряжения, мощности, заряда;
•Внутренняя память: 5 профилей настройки (Uуст / Iуст);
•Программирование выходных параметров по интерфейсам: USB (Опция U), RS-232 (Опция R);
•Малые массогабаритные размеры (масса 1,1 кг).

Сравнительные характеристики источников питания постоянного тока серии Б5-71 КИП

Модификация Выходное напряжение Выходной ток Максимальная выходная мощность
Б5-71КИП 0…50 В 0…10 А 300 Вт
Б5-71КИП (75В) опция 1 0…75 В 0…10 А 300 Вт
Б5-71КИП (16А) опция 2 0…50 В 0…16 А 300 Вт

Технические характеристики источника питания постоянного тока Б5-71 КИП

Параметр Б5-71КИП Б5-71КИП (75В) опция 1 Б5-71КИП (16А) опция 2
Установка выходных параметров
Диапазон напряжения (Uвых) 0…50 В 0…75 В 0…50 В
Диапазон тока (Iвых) 0…10 А 0…10 А 0…16 А
Дискретность установки напряжения 10 мВ (1 мВ опция HR)
Дискретность установки тока 10 мА (1 мА опция HR)
Погрешность установки напряжения ±0,05 % + 10 мВ ±0,05 % + 15 мВ ±0,05 % + 10 мВ
Погрешность измерения выходного напряжения ±0,2 % + 20 мВ ±0,2 % + 30 мВ ±0,2 % + 20 мВ
Погрешность установки силы тока ±0,5 % + 25 мА ±0,5 % + 25 мА ±0,5 % + 40 мА
Погрешность измерения силы тока ±0,5 % + 25 мА ±0,5 % + 25 мА ±0,5 % + 40 мА
Стабилизация напряжения
Нестабильность от изм. сети ±0,01 % + 0,5 мВ ±0,01 % + 0,75 мВ ±0,01 % + 0,5 мВ
Нестабильность от изм. силы тока в нагрузке ±5 мВ ±2,5 мВ ±1,5 мВ
Уровень пульсаций (с.к.з.) 1
Температурный коэффициент 0,01 %/°С (100 ppm)
Стабилизация тока
Нестабильность от изм. сети ±0,01 % + 2 мА
Нестабильность от изм. напряжения на нагрузке ±0,01 % + 5 мА
Уровень пульсаций (с.к.з.) 1 1 5
Температурный коэффициент 0,02 %/°С (200 ppm)
Общие данные
Разрядность индикации установленных параметров 4 разряда (5 разрядов с опцией HR)
Разрядность индикации измеренных параметров 4 разряда
Интерфейс USB (опция), RS-232 (опция) — команды SCPI
Напряжение питания 220 В ±10 %, 50 Гц (400 ВА)
Условия эксплуатации +5…+40 °С, относительная влажность 80 %
Габаритные размеры 220 × 140 × 70 мм
Масса 1,1 кг

Преимущества источника питания постоянного тока Б5-71КИП

Источник питания Б5-71КИП является переносным, выполнен в пластмассовом корпусе, в настольном исполнении, рассчитан на длительный режим работы.

Лабораторный источник питания Б5-71КИП — это прибор, построенный на современной элементной базе по инверторной схеме с линейным регулятором, имеющий в своей основе высокопроизводительный микроконтроллер — что позволило добиться превосходных параметров, таких как:

•минимальный уровень пульсаций;
•оптимальный режим энергосбережения;
•высокая скорость и точность установки значений, не достижимые в ранее выпускаемых моделях источников питания данной ценовой категории, в том числе и зарубежных производителей;
•высококонтрастный LCD дисплей с мягкой подсветкой и энкодер обеспечивают дружественный интерфейс, позволяющий максимально повысить удобство в работе с источником питания;
•внутренний высокостабильный источник опорного напряжения и прецизионный АЦП обеспечивает прекрасную долгосрочную стабильность выходных параметров при изменяющейся нагрузке.

Управление источником питания

Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.

Через экранное меню дисплея доступны следующие настройки:

•предустановка для быстрого выбора параметров с возможностью правки пользователем;
•установка ограничений по максимальному напряжению, силе тока и мощности;
•управление интерфейсом, состоянием и скоростью соединения, и режимом ДУ;
•управление отображением параметров в основном режиме отображения;
•калибровка метрологических параметров (защищено паролем);
•сброс настроек до значений по умолчанию.

Кроме ручного управления доступно дистанционное управление посредством одного из опционально устанавливаемых интерфейсов USB, RS-232 по системе команд, совместимой со стандартом SCPI. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

В источнике питания Б5-71КИП при наличии опции RS-232 доступен режим ДУ, который позволяет выполнять дистанционное управление состоянием выхода с помощью изменения состояния на конце проводной линии напряжением или значением сопротивления.

Варианты отображения измеренных параметров

В источнике питания Б5-71КИП доступны для изменения отображения измеренных параметров в основном режиме следующие варианты:

•напряжение и ток V/A (вольт / ампер);
•напряжение и мощность V/W (вольт / ватт);
•ток и мощность A/W (ампер / ватт);
•количество энергии и время Wh/h (ватт-часы / часы);
•электрический заряд и время Ah/h (ампер-часы / часы);
•электрический заряд и время C/s (кулон / секунда).

Расширенная вольт-амперная характеристика

Источники питания Б5-71КИП имеют расширенную вольт-амперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

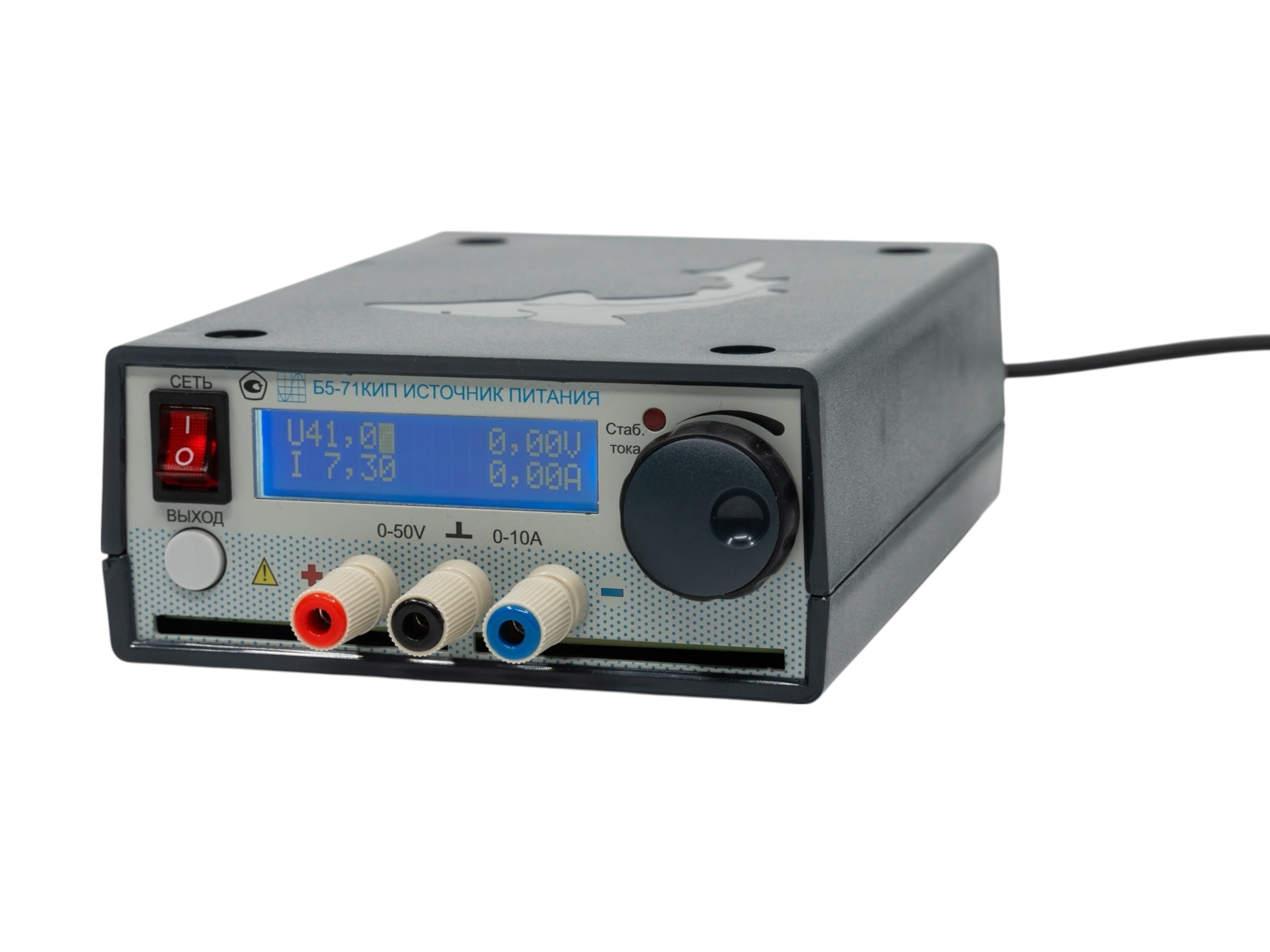

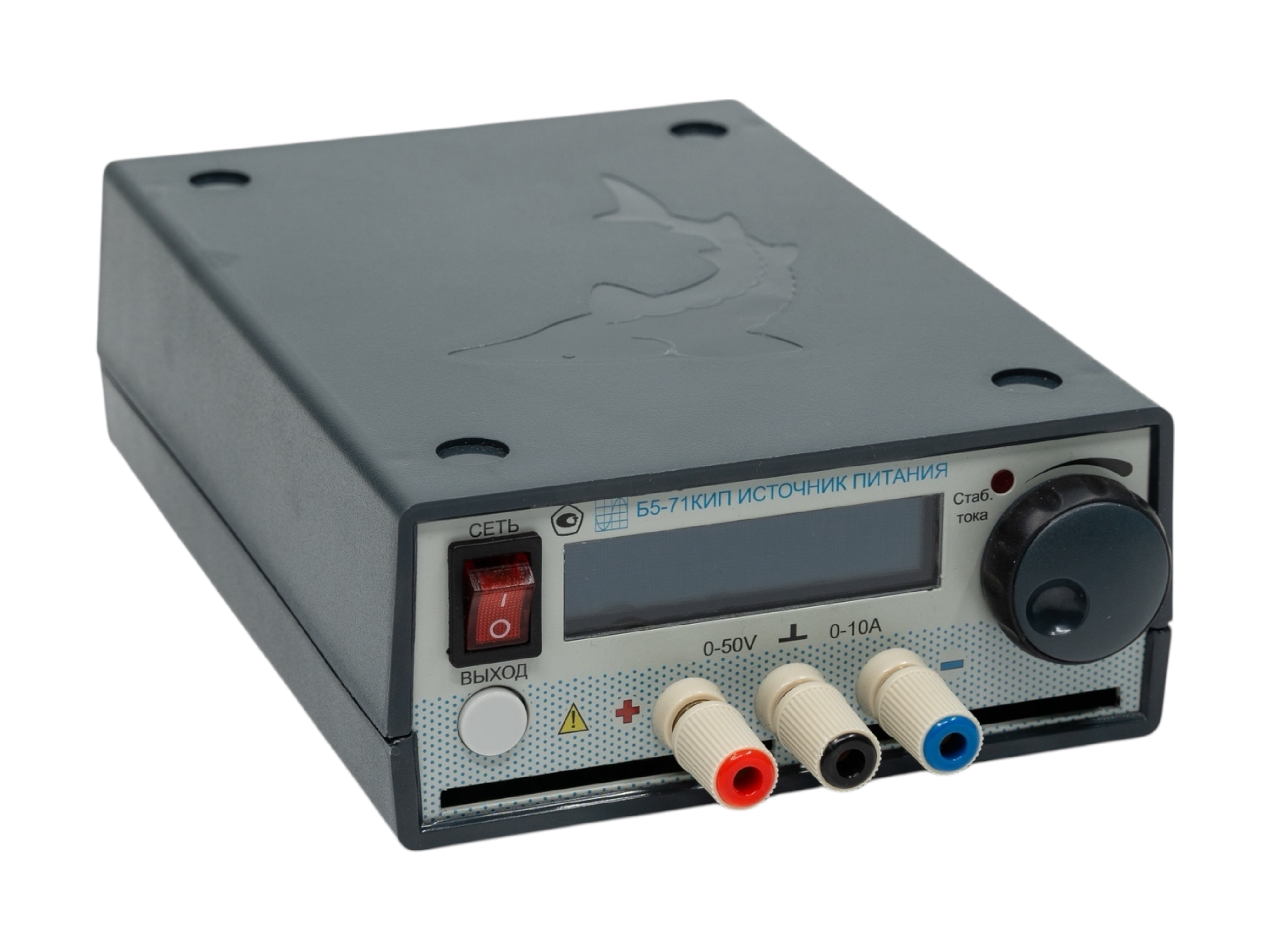

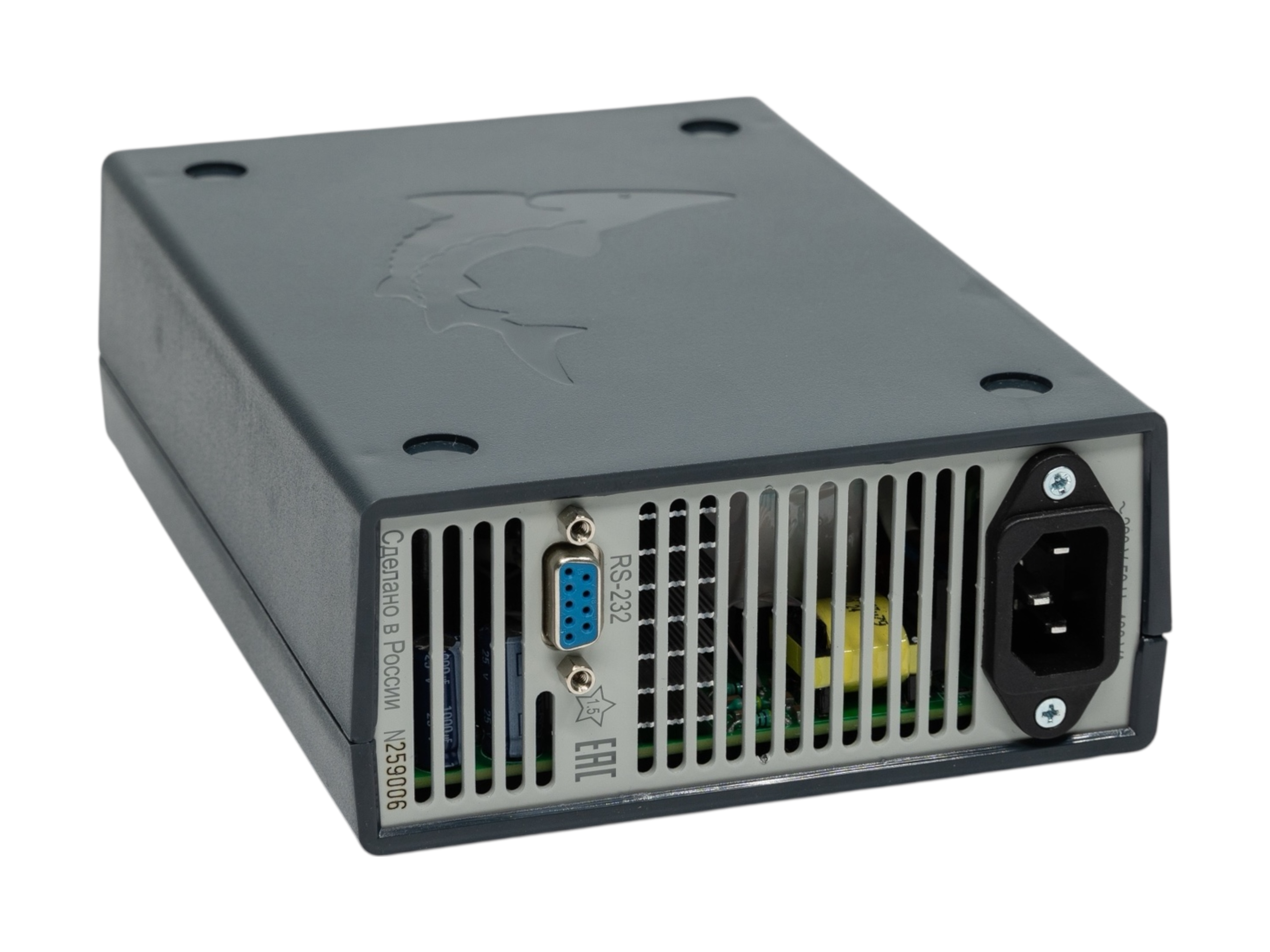

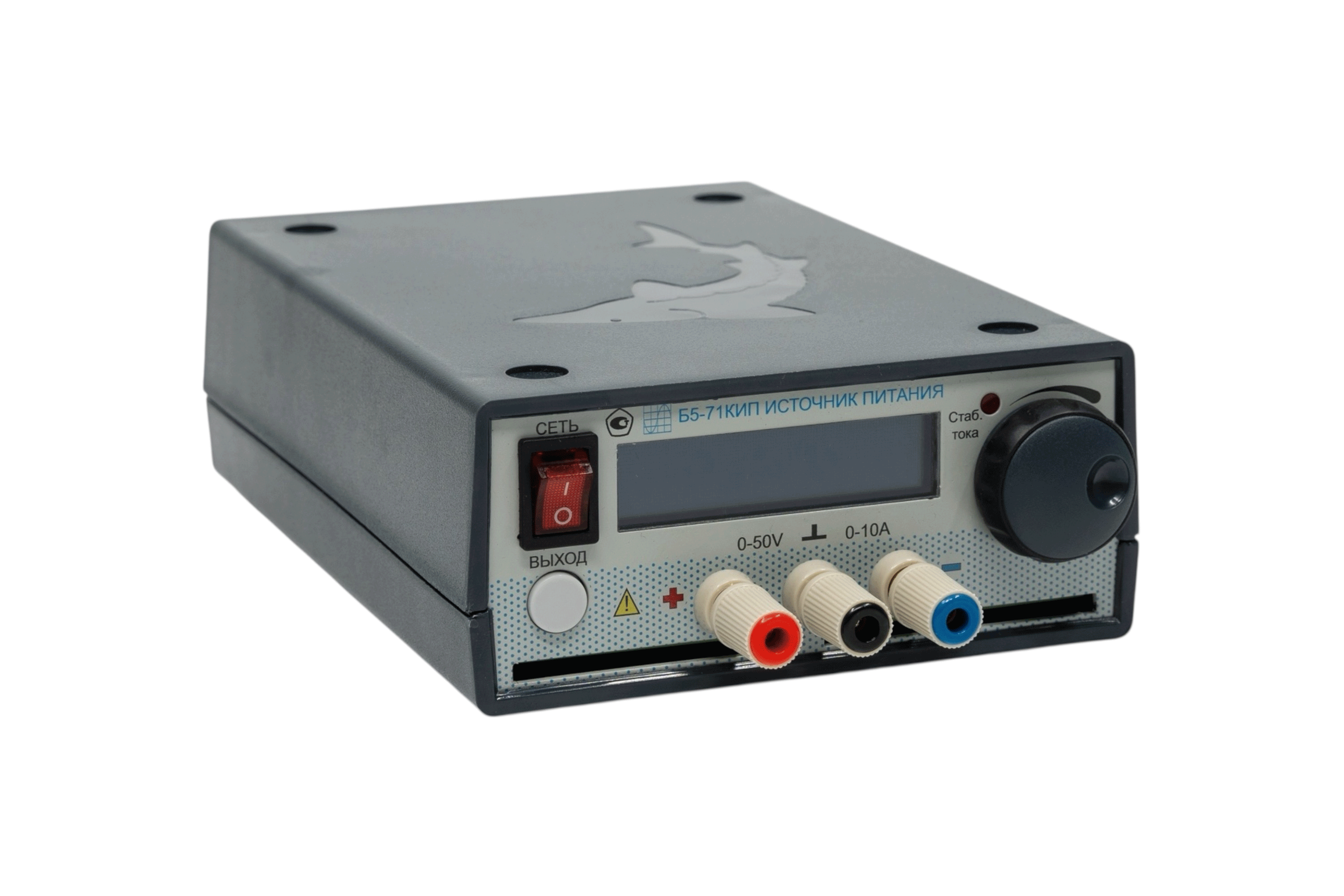

Фотографии прибора

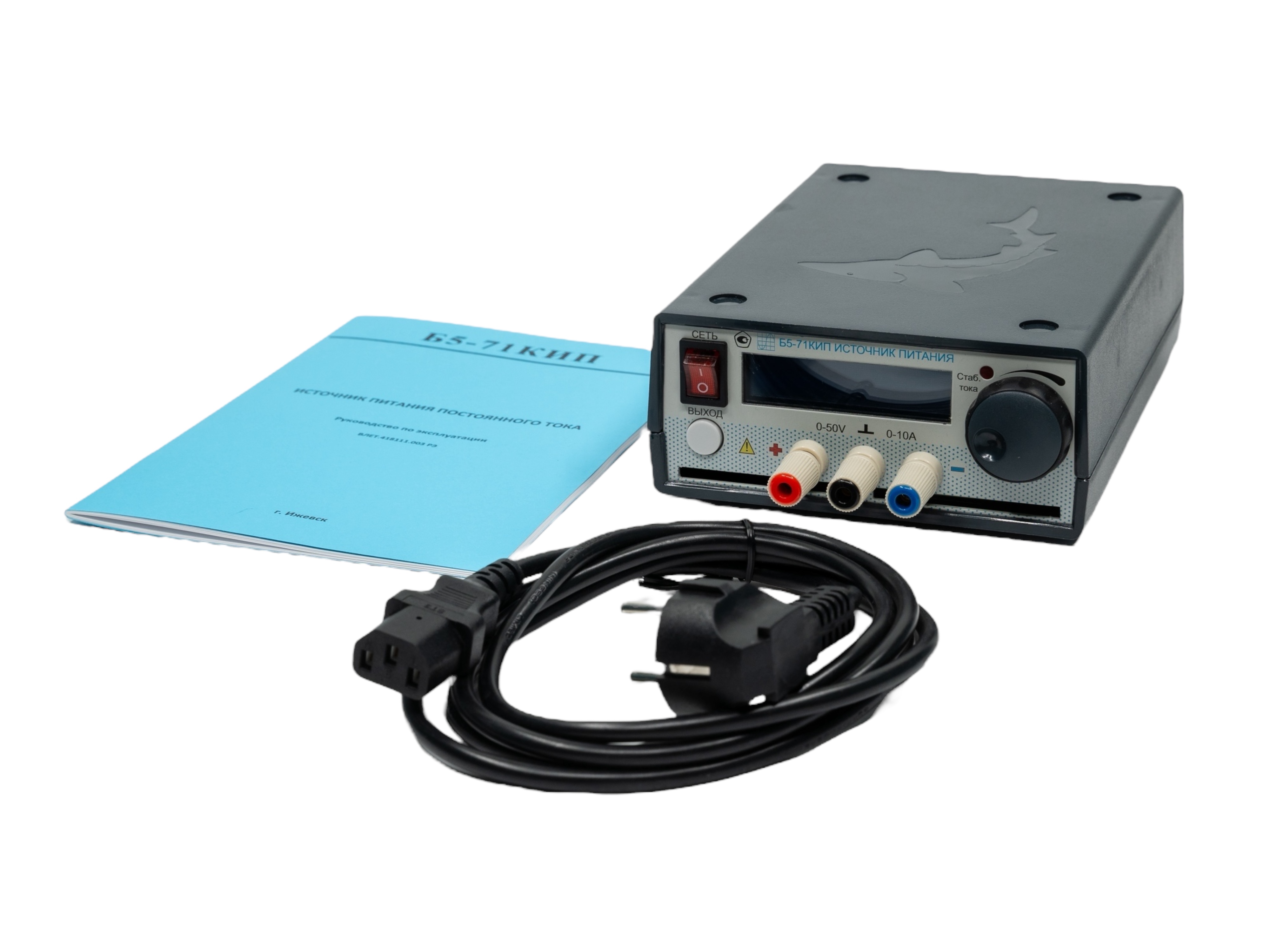

Базовый комплект поставки

•Источник питания постоянного тока Б5-71КИП — 1 шт.
•Кабель питания — 1 шт.

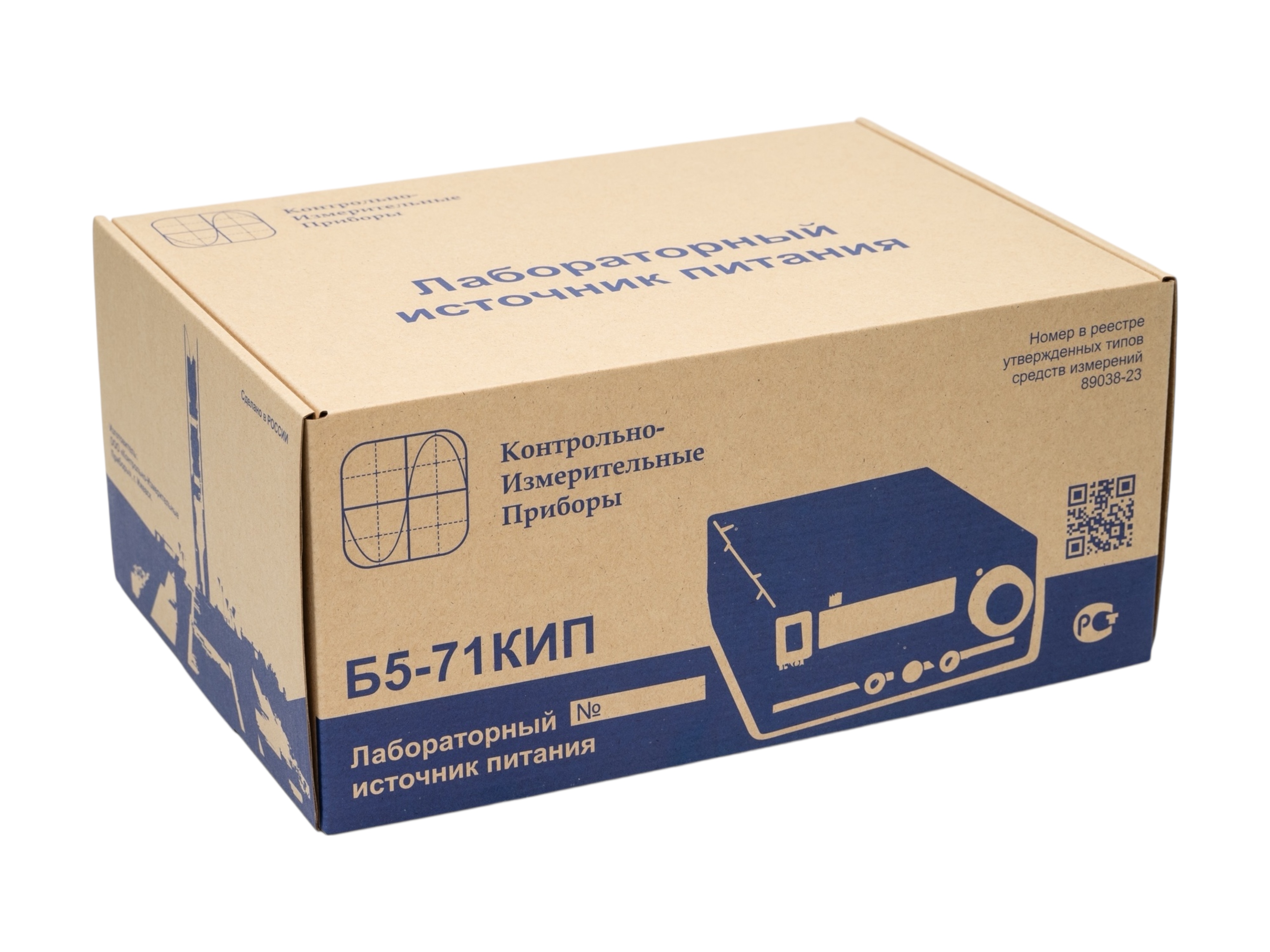

•Ящик картонный (транспортная упаковка) — 1 шт.
•Руководство по эксплуатации ВЛЕТ.418111.003 РЭ — 1 шт.

Дополнительная комплектация

•Кабель интерфейсный DB9F-DB9M 1,8 м (RS-232)
•Переходник USB AM-RS232 DB9(M)
•Кабель USB 2.0 Type-A – USB 2.0 Type-B
•Руководство по программированию ВЛЕТ.418111.003 РП
•Инструкция по калибровке ВЛЕТ.418111.003 ИС1
•Методика поверки МП ВЛЕТ.418111.003
•Диск с ПО типа CD-R

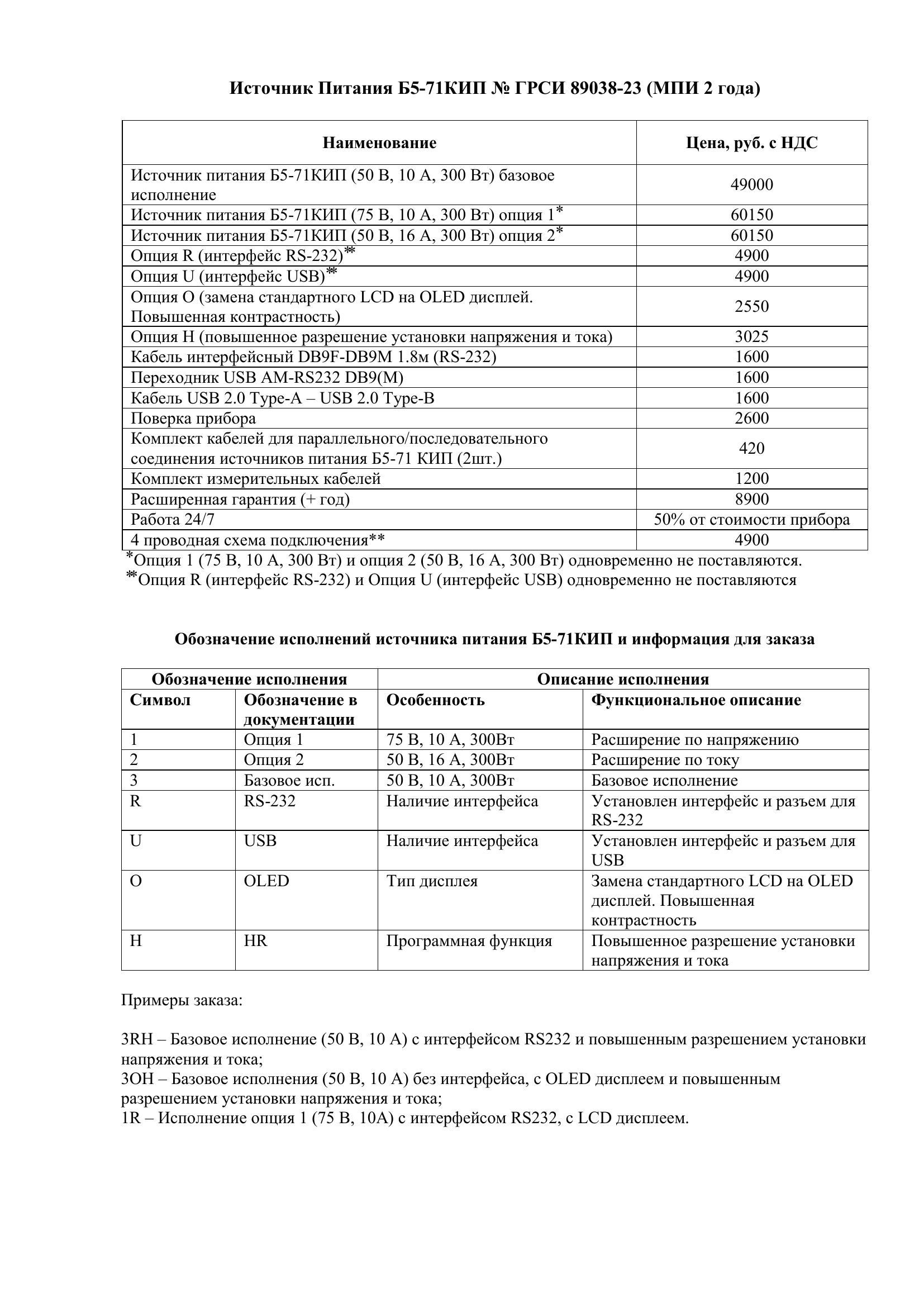

Обозначение модификации и дополнительных опций при заказе

Б5-71КИП – XYZ-A

Исполнение силового узла (Х):

•_ — базовая модификация (50 В, 10 А)
•1 — опциональная модификация с расширенным диапазоном установки выходного напряжения (75 В, 10 А) — 60 150 руб.
•2 — опциональная модификация с расширенным диапазоном установки выходного тока (50 В, 16 А) — 60 150 руб.

Исполнение узла индикации (Y):

•_ — базовая модификация с LCD дисплеем
•O — опция замены базового LCD дисплея на OLED дисплей повышенной контрастности — 2 550 руб.

Исполнение интерфейса (Z):

•_ — базовая модификация без интерфейса
•R — опция установки интерфейса RS-232 — 4 900 руб.
•U — опция установки интерфейса USB — 4 900 руб.

Программная опция (A):

•_ — базовая модификация без опции с разрешением установки выходного напряжения/тока 10 мВ / 10 мА
•HR — опция повышения разрешения (увеличения точности) установки выходного напряжения/тока до 1 мВ / 1 мА — 3 025 руб.

* Изготовление источника питания одновременно в модификации 1 и 2 НЕВОЗМОЖНО

** Одновременная установка опции R и U на один источник НЕВОЗМОЖНА
