Б5-110
- источник питания постоянного тока |
Удобная энкодерная система управления, 8 настраиваемых профилей, режим стабилизации тока, стабилизации напряжения, цифровая и графическая индикация параметров, установка ограничений по напряжению, току, мощности.
|
| Госреестр РФ: 89067-23 до 26.05.2028. Межповерочный интервал 2 года |
| Гарантия: 24 месяца |
Б5-110 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Б5-110 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение источника питания постоянного тока серии Б5-100
Импульсные источники питания постоянного тока Б5-107, Б5-108, Б5-109, Б5-110 предназначены для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:
Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.
Через экранное меню дисплея доступны следующие настройки:
Кроме ручного управления доступно дистанционное управление посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд, совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).
Источники Б5-107, Б5-108, Б5-109, Б5-110 имеют расширенную вольт-амперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.
Преимущества источника питания постоянного тока серии Б5-100
Источники питания Б5-107, Б5-108, Б5-109, Б5-110 — это источники питания, построенные на современной элементной базе по инверторной схеме с линейным регулятором, имеющие в своей основе высокопроизводительный микроконтроллер — что позволило добиться превосходных параметров:
Сравнительные характеристики
| Модификация | Выходное напряжение | Выходной ток | Максимальная выходная мощность |
| Б5-107 | 0…75 В | 0…10 А | 300 Вт |
| Б5-108 | 0…150 В | 0…5 А | 300 Вт |
| Б5-109 | 0…300 В | 0…2,5 А | 300 Вт |
| Б5-110 | 0…40 В | 0…20 А | 300 Вт |
Технические характеристики
| Параметр | Б5-107 | Б5-108 | Б5-109 | Б5-110 |
| Установка выходных параметров | ||||
| Диапазон напряжения (Uвых) | 0…75 В | 0…150 В | 0…300 В | 0…40 В |
| Диапазон тока (Iвых) | 0…10 А | 0…5 А | 0…2,5 А | 0…20 А |
| Дискретность установки напряжения | 1 мВ | 1…10 мВ | 1…10 мВ | 1 мВ |
| Дискретность установки тока | 1 мА | 1 мА | 0,1 мА | 1 мА |
| Погрешность установки напряжения | ±0,05 % + 7,5 мВ | ±0,05 % + 15 мВ | ±0,05 % + 30 мВ | ±0,05 % + 4 мВ |
| Погрешность измерения выходного напряжения | ±0,1 % + 18 мВ | ±0,1 % + 36 мВ | ±0,1 % + 72 мВ | ±0,1 % + 10 мВ |
| Погрешность установки силы тока | ±0,1 % + 20 мА | ±0,1 % + 10 мА | ±0,1 % + 5 мА | ±0,1 % + 40 мА |
| Погрешность измерения силы тока | ±0,1 % + 25 мА | ±0,1 % + 12,5 мА | ±0,1 % + 6,25 мА | ±0,1 % + 50 мА |
| Стабилизация напряжения | ||||
| Нестабильность от изм. сети | ±0,01 % + 0,75 мВ | ±0,01 % + 1,5 мВ | ±0,01 % + 3 мВ | ±0,01 % + 0,4 мВ |
| Нестабильность от изм. силы тока в нагрузке | ±5 мВ | ±2,5 мВ | ±1,5 мВ | ±10 мВ |
| Уровень пульсаций (с.к.з.) | 0,8 | 1,6 | 3,2 | 0,8 |
| Температурный коэффициент | 0,01 %/°С (100 ppm) | |||
| Стабилизация тока | ||||
| Нестабильность от изм. сети | ±0,01 % + 2 мА | |||
| Нестабильность от изм. напряжения на нагрузке | ±0,01 % + 5 мА | |||
| Уровень пульсаций (с.к.з.) | 1 | 0,5 | 0,2 | 2 |
| Температурный коэффициент | 0,01 %/°С (100 ppm) | |||
| Общие данные | ||||
| Внутренняя память | 8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока | |||
| Управление состоянием выхода | Ручное — нажатие клавиши ВЫХОД; Автоматическое — через внешний интерфейс |
|||
| Разрядность индикации установленных параметров | 5 разрядов | |||
| Разрядность индикации измеренных параметров | 4 разряда | |||
| Интерфейс | LAN/ETHERNET, USB, IEEE-488 (опция) — команды SCPI-1999 | |||
| Напряжение питания | 230 В ±10 %, 50 Гц (400 ВА) | |||
| Условия эксплуатации | +5…+40 °C, относительная влажность 80 % | |||
| Габаритные размеры | 240 × 150 × 80 мм | |||
| Масса | 1,8 кг | |||

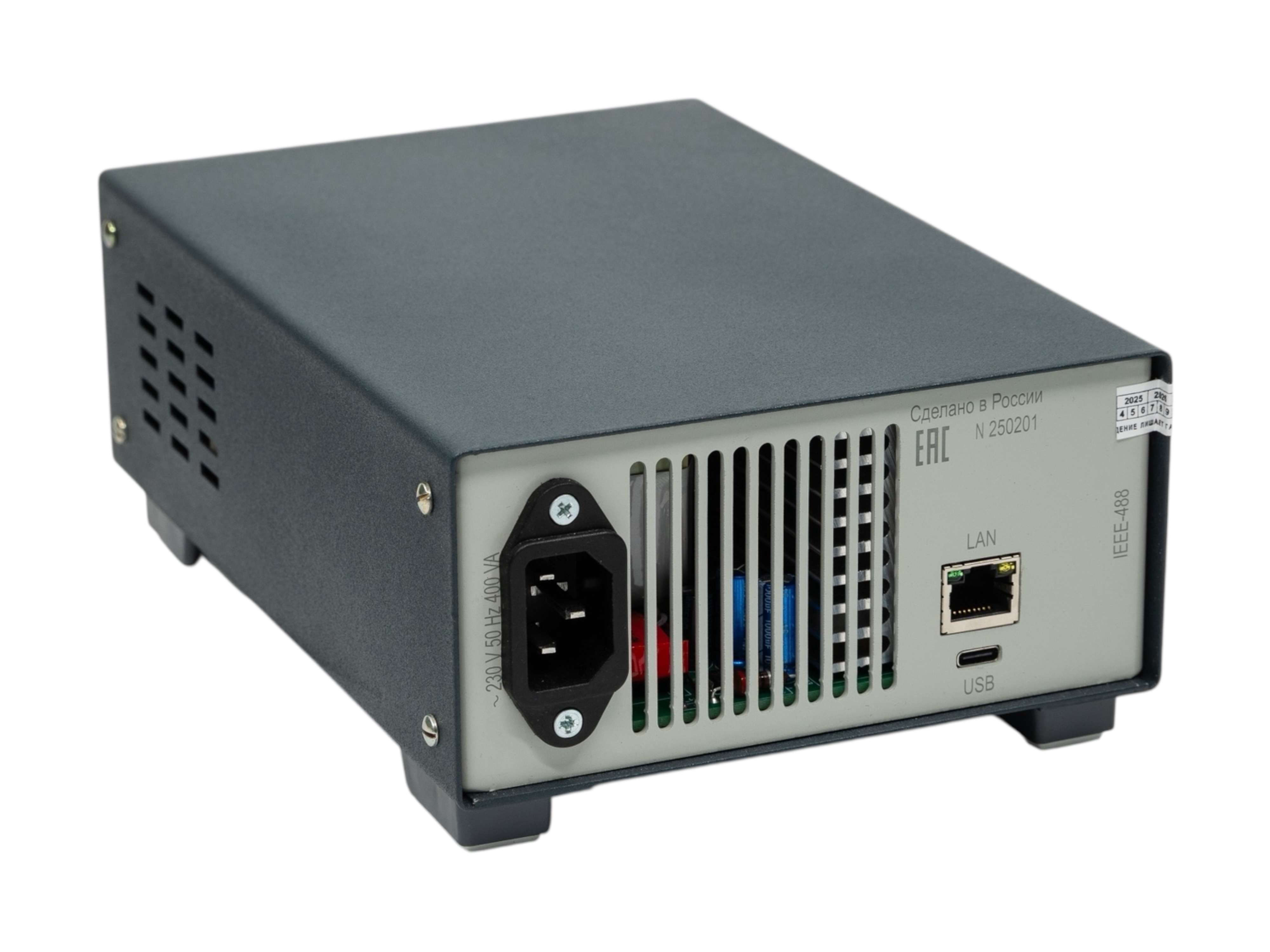

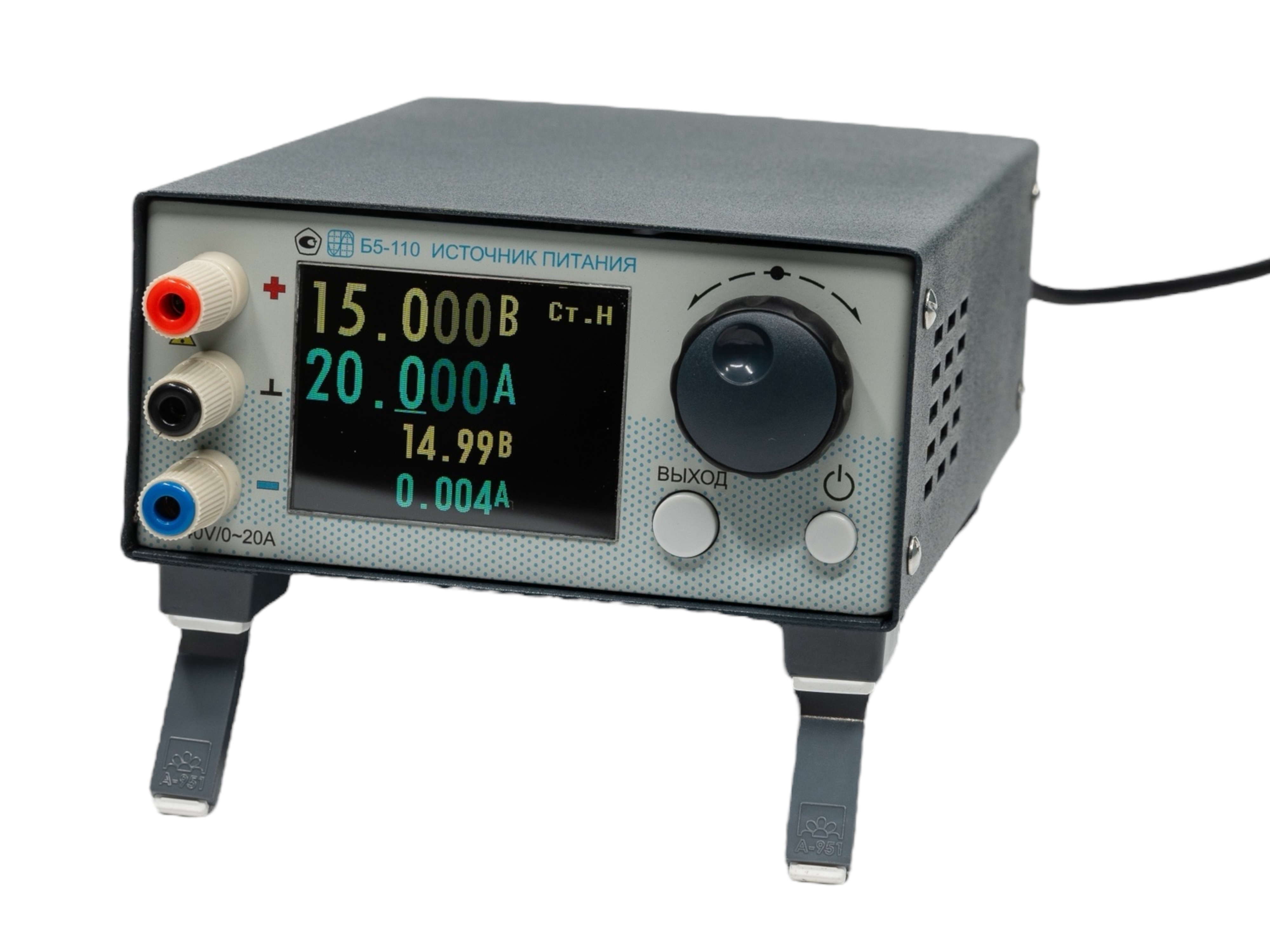

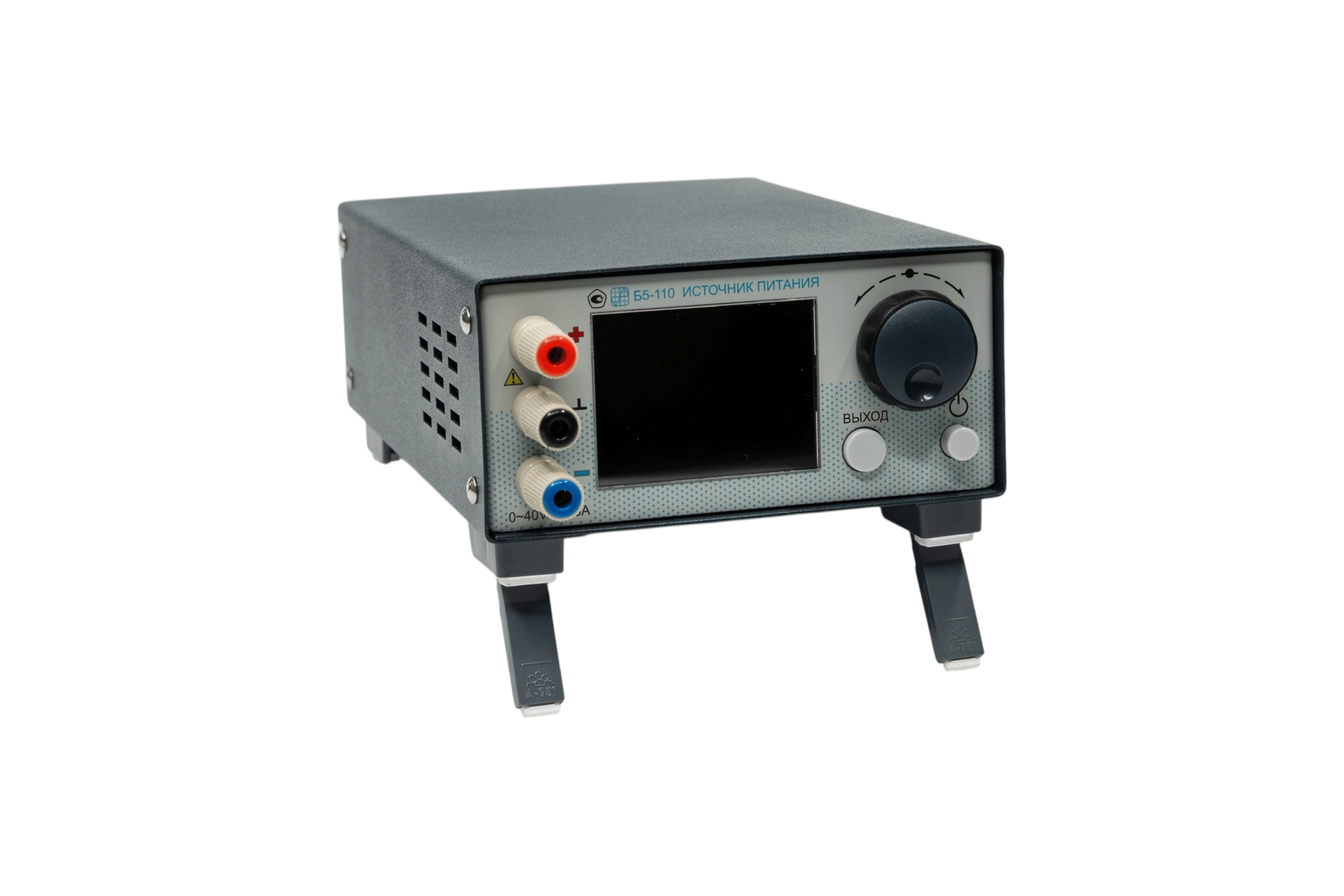

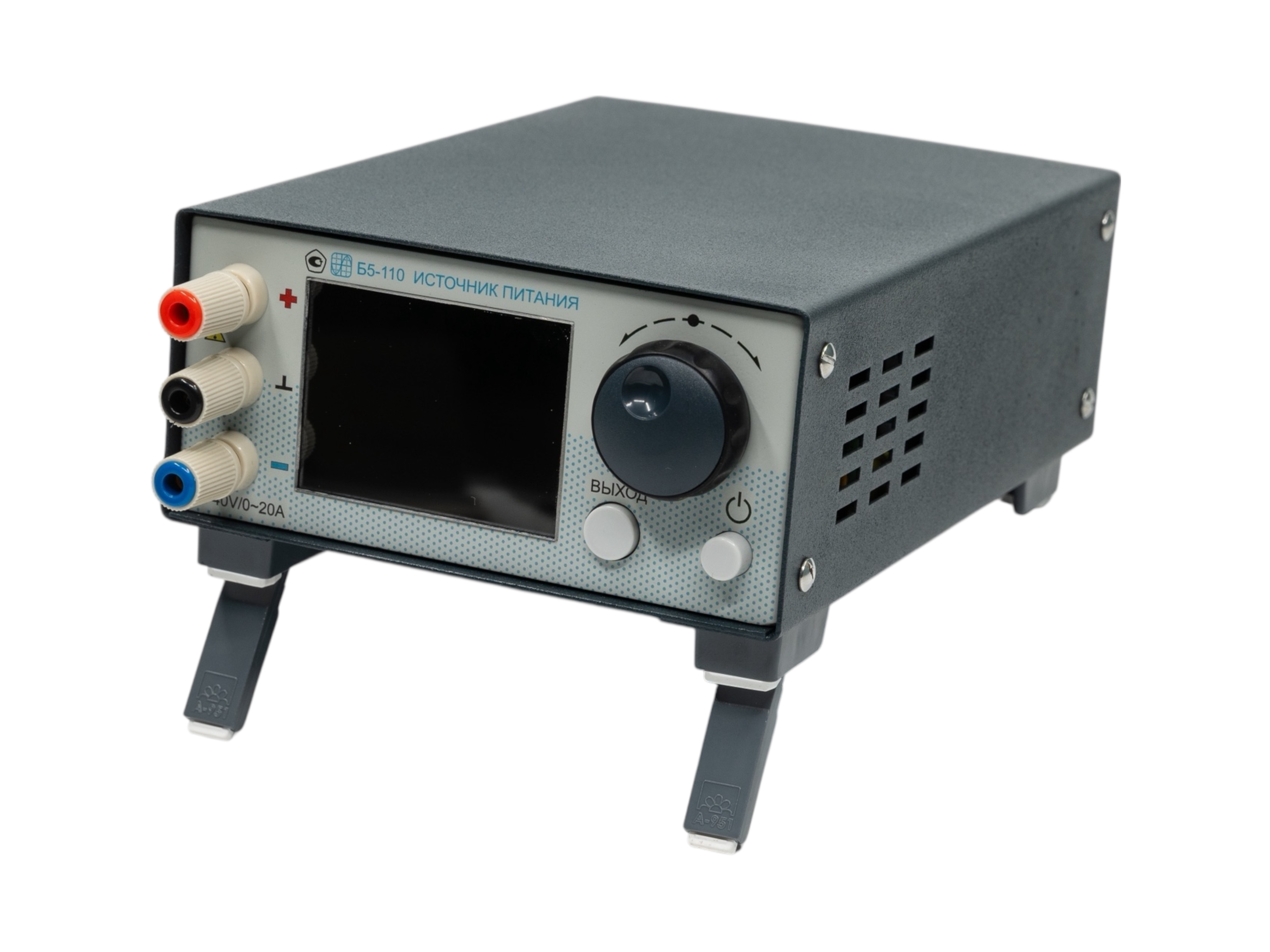

Фотографии прибора

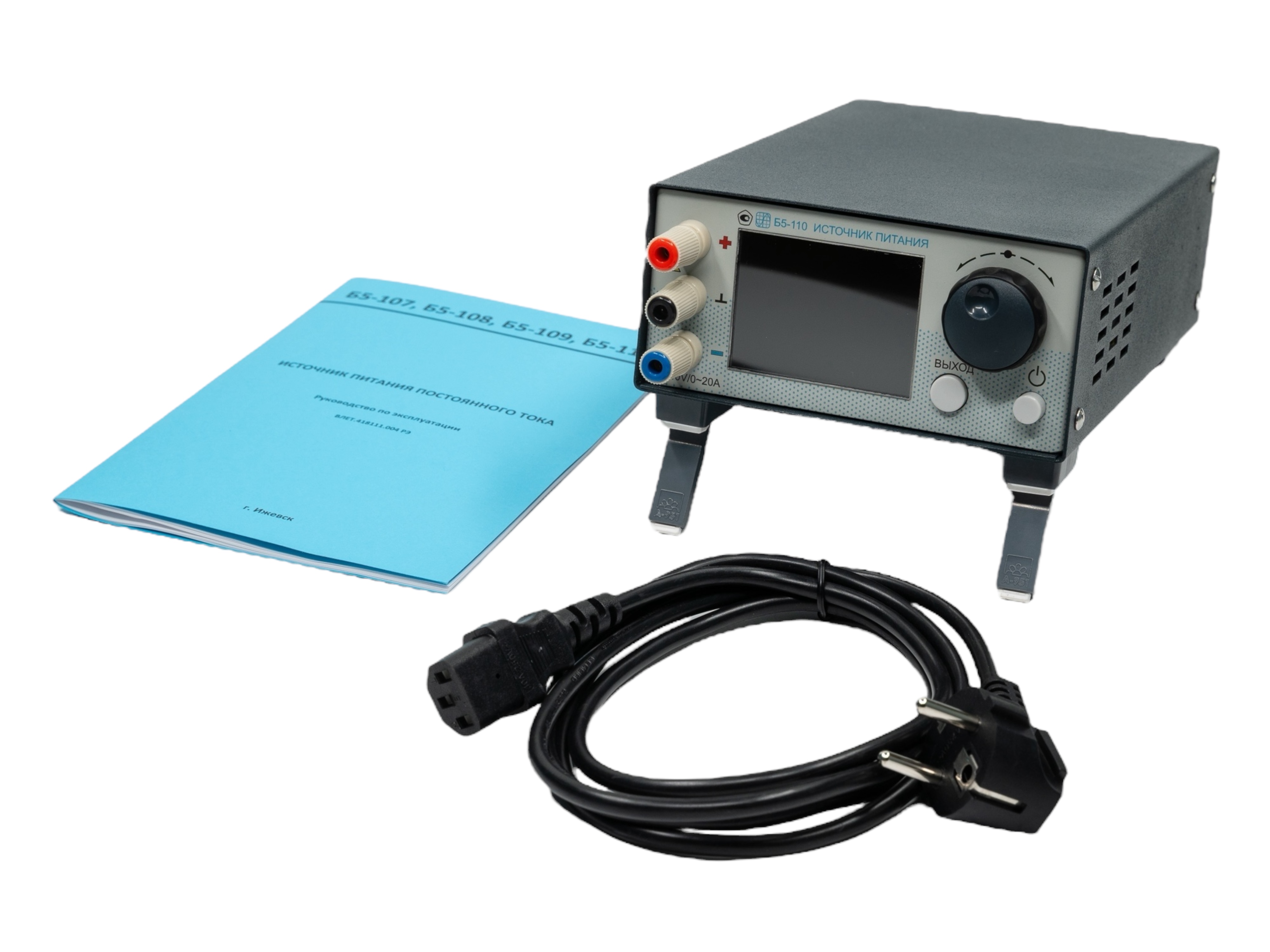

Комплект поставки Б5-110
| № | Наименование | Кол-во |
| 1 | Источник питания Б5-110 | 1 |
| 2 | Шнур питания сетевой ПВС-АП S22C13 3×0,75, длина 1,8 м | 1 |

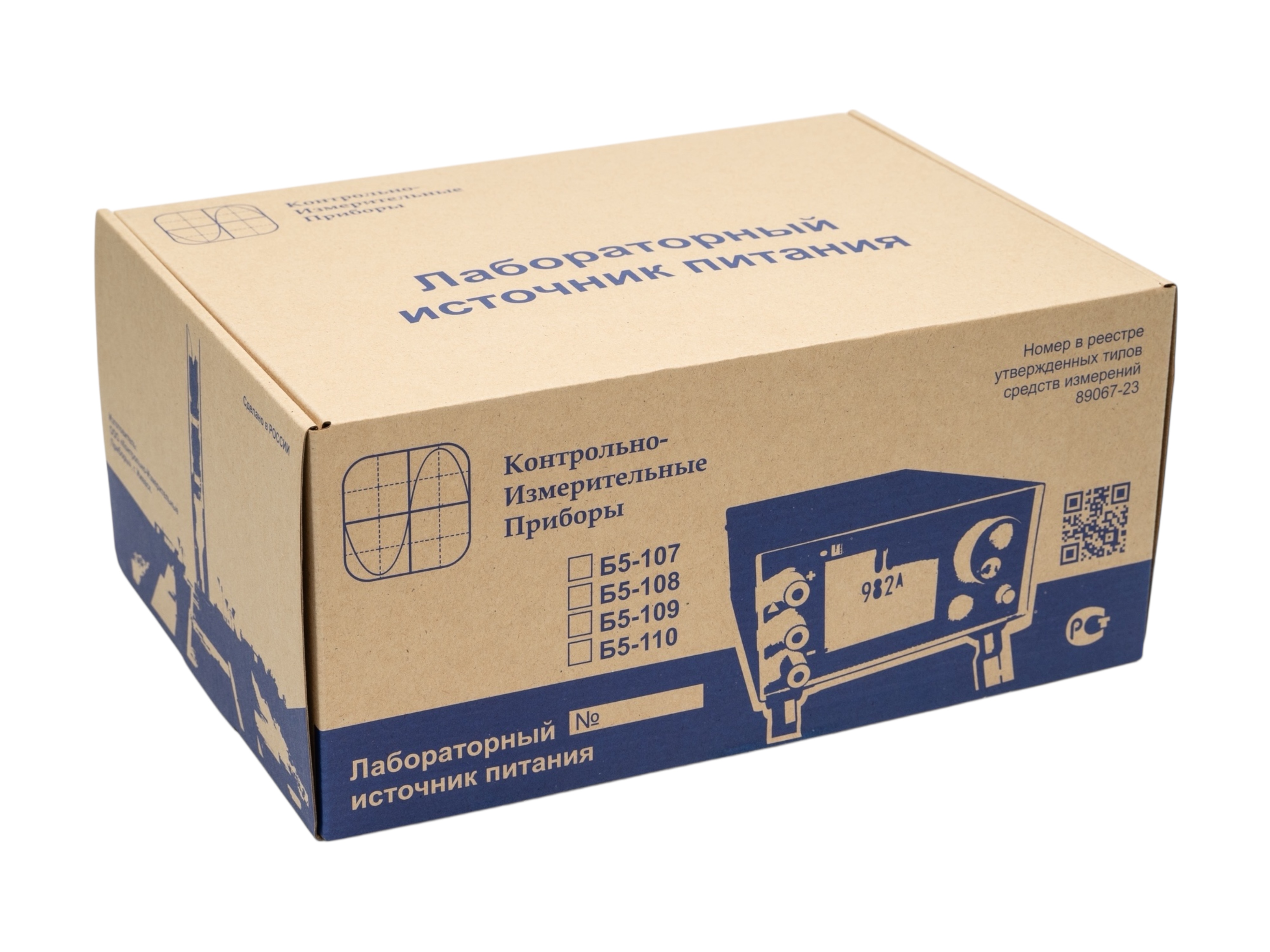

| 3 | Ящик картонный (транспортная упаковка) | 1 |
| 4 | Руководство по эксплуатации | 1 |
Дополнительная комплектация Б5-110
Поставляется за отдельную плату.
| № | Наименование |
| 1 | Кабель интерфейсный IEEE488 |
| 2 | Патч-корд U/UTP, RJ-45, кат. 5e |
| 3 | Кабель USB Type-C — USB Type-A |
| 4 | Руководство по программированию ВЛЕТ.418111.004 РП |
| 5 | Инструкция по калибровке ВЛЕТ.418111.004 ИС1 |
| 6 | Методика поверки ВЛЕТ.418111.004 МП |
| 7 | Диск с ПО типа CD-R |
