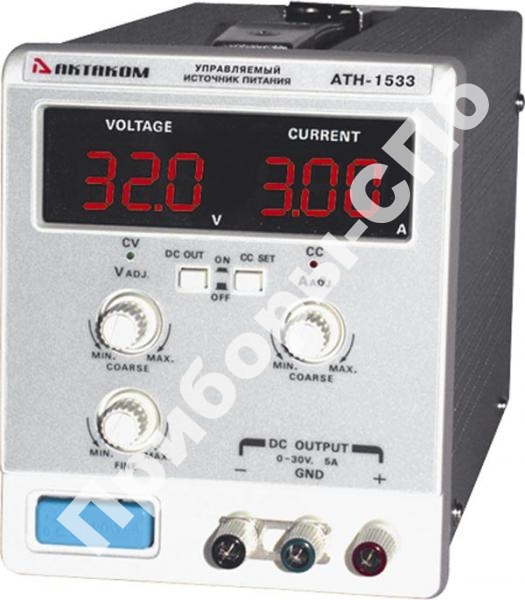

Назначение источника постоянного напряжения АТН-1533:
USB-управляемый аналоговый источник питания АТН-1533, предназначен для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительного комплекса, незаменим при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании оператор может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.). Встроенные функции редактирования помогут быстро инвертировать, увеличить скважность сигнала или сделать сигнал периодическим, а также отрегулировать скорость воспроизведения сигнала (частоту).
Источник постоянного напряжения АТН-1533: 0,1 В ... 30 В и тока 0,01 А ... 3 А, с возможностью дистанционного управления от ПК через USB-интерфейс, дополнительные функции: цифровая индикация, не импульсный, питание 220 В.
Особенности источника постоянного напряжения АТН-1533:
- Управление через USB-порт от ПК, и ручное - с передней панели блока;
- 3-х разрядный цифровой дисплей;
- Защита от короткого замыкания;
- Возможность последовательного подключения;
- Установка ограничения по току;
- Точность установки 0,01 А и 0,1 В;
- Возможно подключение нескольких блоков последовательно для увеличения выходного напряжения;
- Возможность заземления выходных гнезд;
- Возможность получения питания разных полярностей;
- Плавная регулировка тока и напряжения.
Технические характеристики источника постоянного напряжения АТН-1533:
| Параметр |
Значения |
| Количество каналов |
1 |
| Выходные параметры |
0,1 ... 30 В / 0,01 ... 3 А |
| Пульсации выходного напряжения в режиме стабилизации напряжения |
± 0,5 мВ эфф. значения |
| Пульсации выходного тока в режиме стабилизации тока |
± 2 мА эфф. значения |
| Шаг регулировки выходного напряжения |
0,1 В, тока 0,01 А |
| Питание |
220 В |
Требования к ПК:
- Наличие USB 1.1;
- Установленная операционная система Windows 9x, Me, NT4, 2000, XP;
- Видеосистема VGA (640x480, 256 цветов).
|
