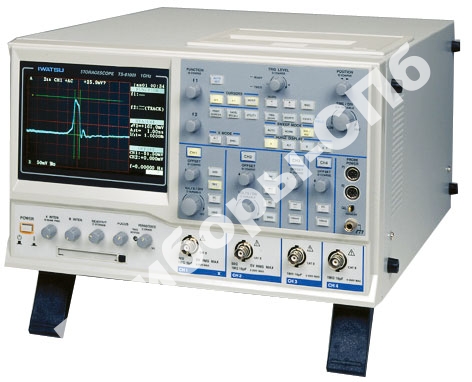

АСК-8104
- осциллограф аналоговый |
Ультраширокополосный аналоговый запоминающий осциллограф АСК-8104: 1 ГГц, 4 канала, 15 линий развертки, ультравысокая скорость записи 10 дел/нс позволяет захватить импульсы амплитудой 6 делений экрана и фронтами до 500 пс, наблюдение в реальном времени полного сигнала без пропусков за счет рекордной скорости захвата осциллограмм: до 1 млн. в секунду, сканирующая ЭЛТ трубка на приборах с зарядовой связью (ПЗС), конвертирующая форму аналогового сигнала в картинку на большом ярком и контрастном ЖК-дисплее обеспечивает наблюдение самых сложных, редких и динамично меняющихся сигналов, развертка А и В (с задержкой), двойная задержка, яркость отображения редких быстрых элементов сигнала в 1000 раз больше, чем на обычной ЭЛТ, развитые функции документирования результатов: встроенный принтер, Ethernet-порт, слот для ATA-карт, видео-выход (NTSC) - позволяет записать динамическое поведение сигнала в течение длительного интервала времени на внешнее видеозаписывающее устройство как видеоролик, питание ~100-240 В / 50-60 Гц / 200 Вт, габариты 198х332х406 мм, вес 10 кг.
|
| Артикул: 260828 | Госреестр РФ: 28981-05 |
| Гарантия: 37 мес. |
АСК-8104 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-8104 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Самый широкополосный в мире аналоговый осциллограф класса «Hi-End», построенный на сканирующей трубке с функцией запоминания. Обеспечивает экстремально высокую яркость отображения даже редких сверхбыстрых элементов сигнала. Профессиональный инструмент для исследователя сверхбыстрых процессов, разработчика быстродействующих электронных схем, радио и телекоммуникационных и ТВ- систем.
Особенности аналогового осциллографа АСК-8104:
- Ультравысокая скорость записи 10 дел/нс позволяет захватить импульсы амплитудой 6 делений экрана и фронтами до 500 пс;
- Наблюдение в реальном времени полного сигнала без пропусков за счет рекордной скорости захвата осциллограмм: до 1 млн. в секунду;
- Сканирующая ЭЛТ трубка на приборе с зарядовой связью (ПЗС), конвертирующая форму аналогового сигнала в картинку на большом ярком и контрастном ЖК-дисплее обеспечивает наблюдение самых сложных, редких и динамично меняющихся сигналов;
- Яркость отображения редких быстрых элементов сигнала в 1000 раз больше, чем на обычной ЭЛТ;
- Развитые функции документирования результатов: встроенный принтер, Ethernet- порт, слот для ATA-карт;
- Видео-выход (NTSC) позволяет записать динамическое поведение сигнала в течение длительного интервала времени на внешнее видеозаписывающее устройство как видеоролик.
Технические характеристики аналогового осциллографа АСК-8104:
| Параметр | Значения |
| Дисплей | |
| Тип | 5.8-дюймовая цветная ЖК-матрица (800х480 точек) |
| Рабочая область | 8x10 дел (60 точек/дел) |
| Запоминающая электронно-лучевая трубка | |
| Форма | 2-дюймовая трубка со встроенным ПЗС-конвертором (380000 пикселей) |
| Максимальная скорость записи | 10 делений за 1 нс |
| Время персистенции (инерция отображения) | Варьируемое, включая бесконечное |
| Вертикальная система отклонения луча (ось Y) | |
| Вертикальный режим | CH1, CH2, CH3, CH4 ADD (CH1 ± CH2) ALT, CHOP (555 кГц ± 1%) |
| CH1, CH2 | |
| Чувствительность | 50 Ом: 5 мВ/дел ... 1 В/дел (с шагом 1-2-5) 1 МОм: 5 мВ/дел ... 5 В/дел (с шагом 1-2-5) |
| Плавная настройка | настраиваемая, 5 мВ/дел ... 12.5 В/дел |
| Точность | ± 2% |
| Полоса пропускания (-3 дБ) | 50 Ом: 0 ... 1 ГГц (10 мВ ... 1 В/дел) 0 ... 500 МГц (5 мВ/дел ... 9.9 мВ/дел) |
| Время нарастания (расчетное) | 350 пс, 50 Ом 10 мВ/дел ... 5 В/дел |
| Режимы входов | AC 1 МОм (закрытый), DC 50 Ом, DC 1МОм, (открытый), GND (заземл.) |
| Вх. импеданс | 1 МОм ± 1.0% 16 пФ 50 Ом ± 2% |
| Макс. входное напряжение | 1 МОм вход: ± 250 В (DC + AC от пика до пика, при 5 кГц или ниже) 50 Ом вход: 5 В RMS |
| Напряжение смещения | ± 1 В (5 мВ/дел ... 50 мВ/дел) ± 10 В (0.1 В/дел ... 0.5 В/дел) ± 100 В (1 В/дел ... 5 В/дел) |
| CH3, CH4 | |
| Чувствительность | 100 мВ/дел, 500 мВ/дел |
| Точность | ± 2% |
| Частотный диапазон | 0 ... 500 МГц |
| Режимы входов | AC, DC |
| Вх. импеданс | 1 МОм ± 1% 16 пФ |
| Напряжение смещения | 100 мВ/дел: ± 1 В, 500 мВ/дел: ± 5 В |
| Макс. входное напряжение | ± 250 В макс. (DC + AC пик при 5 кГц) |
| Ограничение полосы (фильтр) | 0 ... 20 МГц, 200 МГц |
| Время задержки сигнала | 20 нс или более (на экране) |
| Автоопознование пробников | 10:1, 1:100 |
| Синхронизация | |
| A-синхронизация | |
| Частота | 0 ... 1 ГГц |
| Режимы запуска | ФРОНТ, СОБЫТИЕ, TV |
| Источник | CH1, CH2, CH3, CH4, Сеть |
| Режимы входов запуска | AC: 100 Гц ... fmax , DC: DC ... fmax , ВЧ-фильтр, НЧ-фильтр |
| Наклон | +, – |
| Чувствительность | 0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 МГц ... 100 МГц) 2.0 дел (при 100 МГц ... fmax) |
| B-синхронизация | |
| Полоса | 0 ... 500 МГц |
| Источник | CH1, CH2, CH3, CH4 |
| Режимы входов запуска | AC: 100 Гц ... 500 МГц, DC: 0 ... 500 МГц, ВЧ-фильтр, НЧ-фильтр |
| Наклон | +, – |
| Чувствительность | 0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 МГц ... 100 МГц) 2.0 дел (при 100 МГц ... 500 МГц) |
| ТВ-синхронизация | |
| Стандарты | NTSC, PAL, ПОЛЬЗОВАТЕЛСКАЯ |
| Режимы | Выбор строк (от 1 до 3000), выбор пролей (1, 2, 4, 8), ПОЛЬЗОВАТЕЛЬСКАЯ (включая HDTV) |
| TV захват | |
| Уровень | Между ± 1 дел |
| Амплитуда сигнала | 1.5 ... 8 дел |
| Запуск по событиям | Счет, Вспышка |
| Диапазон счета | 1 ... 65535 |
| Макс. частота счета | 50 МГц |
| Диапазон времени вспышки | 0.15 мкс ... 9.99 с |
| Горизонтальная отклоняющая система (ось Х) | |
| Отображение (гориз.) | A, ALT, B, X-Y |
| Развертка А | |
| Режим развертки | АВТО, Нормальная, Одиночная |
| Скорость развертки | 2 нс/дел ... 200 мс/дел с шагом 1-2-5 |
| Макс. скорость развертки | 200 пс/дел |
| Вариация развертки | 2 нс/дел ... 600 мс/дел |
| Время удержания | Варьируемое |
| Развертка B | |
| Задержка | Задержка запуска, запуск после задержки |
| Скорость развертки | 2 нс/дел ... 200 мс/дел с шагом 1-2-5 |
| Макс. скорость развертки | 200 пс/дел |
| Вариация развертки | 2 нс/дел ... 600 мс/дел |
| Двойная задержка | Доступна |
| Лупа времени | увеличение x10 |
| Диапазон времени задержки | макс. 1 с |
| Джиттер задержки | менее 1/50000 |
| Режим X-Y | |
| Ось X | CH1 |
| Чувствительность | Такая же, как CH1 |
| Частотная полоса | 0 ... 10 МГц (–3 дБ) |
| Ось Y | CH1, CH2, CH3, CH4 |
| Частотная полоса | Такая же, как CH |
| Чувствительность | Такая же, как CH |
| Разность фаз | до 3° (0 ... 50 МГц) |
| Калибровочный сигнал | |
| Форма | Меандр |
| Частота | 1 кГц, ± 0.1% |
| Скважность | 49% ... 51% |
| Вых. напряжение | 0.6 V, ± 1% |
| Выходной сигнал по CH2 | |
| Выходное напряжение | 20 мВ/дел ± 20% (50 Ом нагрузка) |
| Полоса частот | 500 МГц, –3 дБ (50 Ом нагрузка) 10 мВ/дел ... 5 В/дел |
| Выходное сопротивление | 50 Ом ± 20% |
| Питание пробников | |
| Количество разъемов | 2 |
| Пробники | SFP-4A, SFP-4A, SS-240 |
| Z-вход | |
| Напряжение модуляции | 0.5 В п-п или больше |
| Полярность | темный — с положительным напряжением, светлый — с отрицательным |
| Полоса частот | 0 ... 5 МГц |
| Входное сопротивление | 5 кОм ± 20% |
| Макс. вх. напряжение | ± 40 В макс. |
| Автонастройка | |
| Параметры | входная чувствительность, гориз. развертка, смещение, уровень синхронизации |
| Амплитуда | 30 мВ ... 35 В |
| Частота | 50 Гц ... 200 МГц |
| Курсорные измерения | |
| Параметры | разница по времени (Dt), по напряжению (DV) |
| Частотомер | |
| Разрядность | 6-разрядов (источник - A запуск) |
| Точность | ± 0.01% |
| Диапазон частот | 2 Гц ... 1 ГГц |
| Интерфейсы | |
| Удаленный доступ | 10 BaseT (Ethernet) |
| Слот PC-карт | АТА карта (PCMCIA тип II) |
| Выход на внешний монитор | VGA WIDE NTSC-выход (S-вых.) |
| Встроенный термопринтер | 10 мм/с, ширина 112 мм, длина 25 м |
| Внутренние часы | |
| Отображение | Месяц/дата/часы/мин. |
| Точность | Прибл. 0.005% |
| Питание | |
| Напряжение | AC 100 ... 240 В |
| Частота | 50/60 Гц |
| Потребляемая мощность | Макс. 200 ВА / 5 ВА в спящ. режиме |
| Условия эксплуатации/хранения | |
| Температура, при которой гарантируются параметры | +10 ... +35 °C |
| Предельный температурный диапазон эксплуатации | 0 ... +40 °C |
| Макс. влажность | 90% (0 ... 40 °C) |
| Температура хранения | –20 ... +40 °C |
| Влажность при хранении | 80% (–20 ... +40 °C) |
Комплект поставки АСК-8104:
| № | Наименование | Количество |
| 1. | Аналоговый запоминающий осциллограф АСК-8104 | 1 |
| 2. | Руководство пользователя | 1 |
| 3. | Рулон бумаги для термопринтера | 1 |
| 4. | Сетевой провод | 1 |
