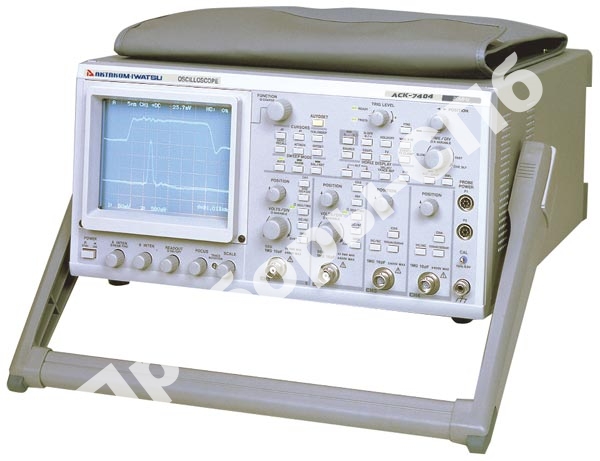

АСК-7404
- осциллограф аналоговыйПроизводитель: АКТАКОМ Статус товара: Снят с производства
 |
Широкополосный аналоговый осциллограф АСК-7404: 400 МГц, 4 канала, 10 линий развертки, встроенный 5-разрядный частотомер, ЭЛТ — яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами, функция смещения по напряжению (К1, К2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей, TV/HDTV–синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV, развертка А и В с задержкой, захват пьедестала ТВ-сигнала, быстродействующая функция автоустановки, курсорные измерения, питание для активных или токовых пробников, питание ~100-240 В / 50-400 Гц / 120 Вт, габариты 160х320х420 мм, вес 8.5 кг. |
| Артикул: 260825 | Госреестр РФ: 28981-05 |
| Гарантия: 37 мес. |
АСК-7404 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-7404 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности аналогового осциллографа АСК-7404:
- 300 МГц, 4 канала, 10 линий развертки;
- Встроенный 5-разрядный частотомер;
- ЭЛТ – яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами;
- Функция смещения по напряжению (CH1, CH2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей;
- TV/HDTV-синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV;
- Захват пьедестала ТВ-сигнала;
- Быстродействующая функция автоустановки;
- Курсорные измерения;
- Питание для активных или токовых пробников.
Технические характеристики аналогового осциллографа АСК-7404:
| Параметр | Значения |
| Электронно-лучевая трубка | |
| Форма | 6-дюймовая, прямоугольная с подсветкой шкалы |
| Рабочая область | 8x10 дел (1 дел = 10 мм) |
| Ускоряющее напряжение | Прибл. 20 кВ |
| Вертикальная система отклонения луча (ось Y) | |
| Вертикальный режим | CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%) |
| CH1, CH2 | |
| Чувствительность | 2 мВ/дел ... 5 В/дел (с шагом 1-2-5) |
| Плавная настройка | 2 мВ/дел ... 12.5 В/дел. плавная регулировка |
| Точность | ± 2% |
| Полоса пропускания (-3 дБ) | 0 ... 400 МГц |
| Ограничение полосы (фильтр) | 0 ... 20, 100 МГц |
| Время нарастания (расчетное) | 875 пс |
| Время задержки сигнала | 20 нс или более (на экране) |
| Режимы входов | AC (закрытый), DC (открытый), GND (заземл.) |
| Вх. импеданс | 1 МОм ± 1.5% 16 пФ ±2 пФ 50 Ом ± 1% |
| Макс. входное напряжение | 1 МОм-вход: ±400 В (DC + AC от пика до пика) 50 Ом-вход: 5 В RMS |
| КСВН | 1.35 или менее |
| Напряжение смещения | ± 1 В (при 2 ... 50 мВ/дел) ± 10 В (при 0.1 ... 0.5 В/дел) ± 100 В (при 1 ... 5 В/дел) |
| Переключение полярности | Только Канал 2 |
| Автоопознование пробников | 1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления) |
| CH3, CH4 | |
| Чувствительность | 100 мВ/дел, 500 мВ/дел |
| Точность | ± 3% |
| Полоса пропускания (-3 дБ) | 0 ... 400 МГц |
| Режимы ввода | AC, DC |
| Вх. импеданс | 1 МОм ± 1.5% 16 пФ ± 3 пФ |
| Макс. входное напряжение | ± 400 В (DC + AC от пика до пика) |
| Автоопознование пробников | 1:1, 10:1, 100:1 |
| Синхронизация | |
| A-синхронизация | |
| Режимы запуска | ФРОНТ, TV |
| Источник | VERT, CH1, CH2, CH3, CH4, Сеть |
| Режимы входов запуска | AC, DC, ВЧ-фильтр, НЧ-фильтр |
| Наклон | +, – |
| Чувствительность | 0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц) 1.5 дел (при 100 ... 400 МГц) |
| B-синхронизация | |
| Источник | CH1, CH2, CH3, CH4 |
| Режимы входа запуска | AC, DC, ФНЧ, ФВЧ |
| Наклон | +, – |
| Чувствительность | 0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц) 2.0 дел (при 100 ... 250 МГц) |
| ТВ-синхронизация | |
| Стандарты | NTSC, PAL (SECAM) |
| Режимы | TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H |
| NTSC | 1 H ... 525 H |
| PAL (SECAM) | 1 H ... 625 H |
| HDTV (ТВЧ) | 1 H ... 1125 H |
| TV захват | |
| Уровень | Между ± 1 дел |
| Амплитуда сигнала | 1.5 ... 8 дел |
| Запуск по событиям | Счет, Вспышка |
| Диапазон счета | 1 ... 65535 |
| Макс. частота счета | 50 МГц |
| Диапазон времени вспышки | 0.15 мкс ... 9.99 с |
| Автоустановка | |
| Входные каналы | CH1, CH2 |
| Частотный диапазон | 50 Гц ... 100 МГц |
| Горизонтальная отклоняющая система (ось Х) | |
| Отображение (гориз.) | A, ALT, B, X-Y |
| Развертка A | |
| Режим развертки | АВТО, Нормальная, Одиночная |
| Скорость развертки | 5 нс/дел ... 500 мс/дел (с шагом 1-2-5) |
| Макс. скорость развертки | 500 пс/дел |
| Время удержания | Варьируемое |
| Развертка B | |
| Задержка | Задержка запуска, запуск после задержки |
| Скорость развертки | 10 нс/дел ... 20 мс/дел (с шагом 1-2-5) |
| Макс. скорость развертки | 500 пс/дел |
| Лупа времени | увеличение x10 |
| Диапазон времени задержки | 0.2 дел ... 10.2 дел от развертки А |
| Джиттер задержки | 1/20000 при 1 мс/дел от развертки А 500 нс/дел развертки B |
| Режим X-Y | |
| Ось X | CH1 |
| Чувствительность | Такая же, как CH1 |
| Точность | ± 2% |
| Частотная полоса | 0 ... 2 МГц (–3 дБ) |
| Ось Y | CH1, CH2, CH3, CH4, ADD |
| Разность фаз | до 3° (0 ... 200 кГц) |
| Калибровочный сигнал | |
| Форма | Меандр |
| Частота | 1 кГц, ± 0.1% |
| Скважность | 49% ... 51% |
| Вых. напряжение | 0.6 В, ± 1% |
| Выходной сигнал по CH2 | |
| Выходное напряжение | 20 мВ/дел, ± 30% (50 Ом - нагрузка) |
| Полоса частот (–3 дБ) | 200 МГц (50 Ом-нагрузка) |
| Выходное сопротивление | 50 Ом, ± 20% |
| Питание пробников | |
| Число разъемов | 2 |
| Напряжение | +12 В, –12 В |
| Z - вход | |
| <Напряжение модуляции/TD> | 0.5 В п-п или больше |
| Полярность | темный — с положительным напряжением, светлый — с отрицательным |
| Полоса частот | 0 ... 5 МГц |
| Входное сопротивление | 5 кОм ± 20% |
| Макс. вх. напряжение | ± 40 В макс |
| Курсорные измерения | |
| Параметры | разница по времени (Dt), по напряжению (DV) |
| Частотомер | |
| Разрядность | 5-разрядов (источник - A запуск) |
| Точность | ± 0.01% |
| Диапазон частот | 2 Гц ... 400 МГц |
| Сохранение / Вызов | |
| Количество установок | Макс. 256 |
| Время хранения | Прибл. 30000 ч (при 25 °C) |
| Питание | |
| Напряжение | AC 100 ... 240 В |
| Частота | 50 ... 400 Гц |
| Потребляемая мощность | Макс. 120 ВА |
| Условия эксплуатации/хранения | |
| Температура, при которой гарантируются параметры | +10 ... +35 °C |
| Предельный температурный диапазон эксплуатации | 0 ... +40 °C |
| Макс. влажность | 90% (0 ... 40 °C) |
| Температура хранения | –20 ... +40 °C |
| Влажность при хранении | 80% (–20 ... +40 °C) |
Комплект поставки АСК-7404:
| № | Наименование | Количество |
| 1. | Защитная крышка фронтальной панели | 1 |
| 2. | Предохранитель | 2 |
| 3. | Пробник | 2 |
| 4. | Руководство пользователя | 1 |
| 5. | Сетевой провод | 1 |
| 6. | Сумка для аксессуаров | 1 |
| 7. | Широкополосный аналоговый осциллограф АСК-7404 | 1 |
