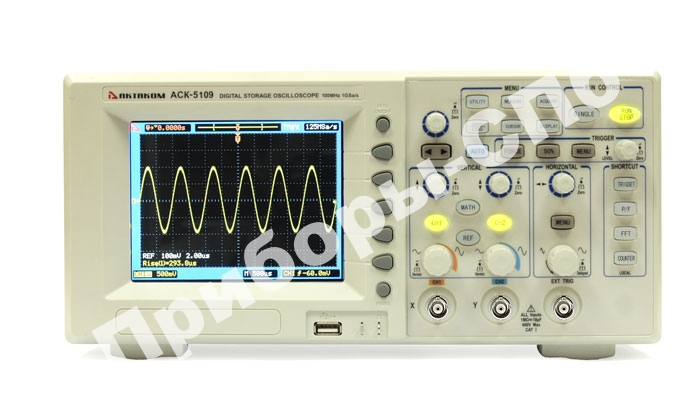

АСК-5109
- осциллографПроизводитель: АКТАКОМ Статус товара: По запросу
 |
2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с. Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 2,4М точек. Входной импеданс: 1 МОм / 18 пФ. Курсорные измерения. 28 автоизмерений. Матем. функции. БПФ (5 окон). Интерполятор: линейный, Sin(x)/x. Запись/воспроизведение до 1000 кадров. Хранение: 10 осциллограмм и настроек. Интерфейс: USB-host, USB-device. RS-232, PASS/FAIL. Дисплей: цветной, TFT, 320х240. Вес: 2,5 кг. Размеры: 320 x 155 x 123 мм. |
| Артикул: 266543 | Госреестр РФ: 41498-09 |
| Гарантия: 25 мес. |
АСК-5109 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-5109 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности прибора АСК-5109:
- автоматические измерения: 12 по напряжению, 16 во временной области
- курсорные измерения: ручные, слежение, авто
- хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
- ограничение полосы: 20 МГц
- функция усреднения (2..256)
- пиковый детектор
- автоматический покадровый регистратор
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение
- быстрое преобразование Фурье (5 окон), 1024 точек
- регулируемый гистерезис уровня запуска
- режимы растяжки, X-Y, самописец
- встроенный 5-разрядный частотомер с запуском с передней панели
- защита от несанкционированного доступа с паролем
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
- сохранение на USB-устройство
- русскоязычное меню
Технические характеристики прибора АСК-5109:
| Параметр | Значения |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации в режиме реального времени | 1 Гвыб/сек |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| Объем памяти | максимальная - до 2,4 М точек (1,2М точек на канал) |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел, погрешность: ±3% |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 MОм ±2% 18 пФ ±3 пФ |
| Максимальное входное напряжение | 400 В пик-пик |
| Коэффициент развертки | 2 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01% |
| Источник запуска | канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный |
| Тип входов | AC, DC, ФВЧ, ФНЧ |
| Тип запуска | фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC) |
| Дисплей | 5,6 дюймов, разрешение 320x234 точек, цветной TFT |
| Интерфейс | USB-host, USB-device, PASS/FAIL, RS232C , LAN |
| Питание | 99 В / 242 В (±10%) |
| Потребляемая мощность | 50 Вт |
| Масса | 2,5 кг |
| Габаритные размеры | 320х156,5х123 мм |
Комплект поставки АСК-5109:
| № | Наименование | Количество |
| 1. | Прибор | 1 |
| 2. | Документация | 1 |
