Осциллограф
- 2 независимых канала с полосой пропускания до 100 МГц
- высокая чувствительность (от 2 мВ/дел)
- буфер записи до 128 кБ на канал (определяется пользователем)
- произвольно настраиваемый режим предзаписи/послезаписи
- автоматическая настройка на входной сигнал
Логический анализатор
- асинхронный/метасинхронный/синхронный сбор данных
- внутреннее/внешнее тактирование
- измерение с помощью курсоров и меток
- навигация по буферу данных
- представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
- гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
- отображение 2 групп каналов с текстовым обозначением состояния группы
- поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
- выбор единиц измерения
- наложение систем масок на каждую выборку массива данных
- масштабирование временной шкалы
- запись/чтение данных/изображения в файл
Стандартная версия программного обеспечения АСК_41х4_SW1 содержит следующие функции:
- курсорные измерения по вертикали и горизонтали
- автоматическая настройка на сигнал
- цифровой самописец
- установка длины предзаписи / послезаписи
- цифровая фильтрация
- запись/чтение данных/изображения в файл
Стандартная версия программного обеспечения АСК_41х4_SW2 содержит следующие функции:
- встроенный редактор сигналов произвольной формы
- калькулятор формул
- внутренний/внешний запуск
- управление синхронизацией
- управление выходной частотой сигналов
- управление фазовым сдвигом между сигналами
- запись/чтение данных/изображение в файл
Профессиональная версия программного обеспечения АСК_41х4_SW5 содержит следующие дополнительные функции:
- произвольное масштабирование отображаемых данных, дополнительный обзорный график
- двухуровневая аварийная сигнализация в режиме цифрового самописца
- цифровой люминофор (режим послесвечения)
- вычисление фазового сдвига между каналами
- режим цифрового вольтметра
- автоматическое измерение параметров фронтов и импульсов
- спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
- вычисление специальных функций
- статистические вычисления и гистограмма распределения вероятности
- режим управляемой эмуляции сигналов
- встроенный калькулятор формул
Программное обеспечение режима измерительного комплекса АСК_41х4_SW7 содержит следующие функции:
- одновременное управление модулями генератора и осциллографа в автоматическом или пошаговом режиме для измерения: амплитудной характеристики, амплитудно-частотной характеристики, фазо-частотной характеристики
- сохранение результов измерений в базе данных и в текстовом виде в таблице и для экспорта в другое приложение
- выбор формы испытательного сигнала (синусоидальная, прямоугольная, импульс или произвольная функция
- курсорные измерения
- произвольное и автоматическое масштабирование по обеим осям
- переключение типов осей (линейная, логарифмическая, по опорному уровню)

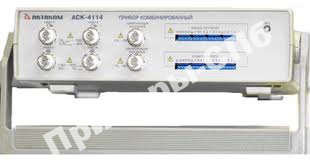

Технические характеристики прибора АСК-4174:
Параметры осциллографа
- частота дискретизации 10 ГГц (стробоскопический режим)
- частота дискретизации 100 МГц (режим реального времени)
- коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
- частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
- входное сопротивление 1 МОм или 50 Ом
- максимальное входное напряжение ±50 В (RВХ=1 МОм)
- минимальный период повторения синхронизирующего импульса 20 нс
- минимальная длительность синхронизирующего импульса 10 нс
- диапазон значений коэффициента развертки 10 нс/дел....0,1с/дел (обычный режим)
Параметры логического анализатора
- 16 входных каналов
- объем буфера до 2 Мвыборок на каждый канал
- произвольная регулировка предзаписи и послезаписи
- частота внутреннего тактирования 2,5 кГц…200 МГц
- частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
- синхронный сбор данных 10 Гц ... 25 МГц
- шаг частот дискретизации 1; 2; 5
- установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
- условия синхронизации: запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях
- режимы запуска: безусловный, условный, однократный режим, самописец
Параметры генератора
- генерация стандартных форм сигнала: прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
- встроенный редактор сигналов произвольной формы
- внутренний/внешний запуск
- максимальный размах выходного сигнала ±2,5 В
- минимальное сопротивление нагрузки 50 Ом
- встроенный фильтр
- длина памяти — 128 киловыборок на канал
Параметры генератора цифровых последовательностей
- 16 цифровых каналов
- длина памяти на канал 256 кбит
- частота внутреннего тактирования 2 Гц...100 МГц
- частота внешнего тактирования до 50 МГц
- амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
- нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
- внешняя синхронизация
- запуск внешних устройств
- напряжение на входах внешнего тактирования и синхронизации –1...+6 В
- регулируемые пороги срабатывания при внешней синхронизации/тактировании
Общие параметры прибора АКС-4174:
- питание ~220 В / 50 Гц, 25 Вт
- интерфейсы USB 1.1 и LAN
- габаритные размеры 260х210х70 мм
- масса не более 2 кг.
|
