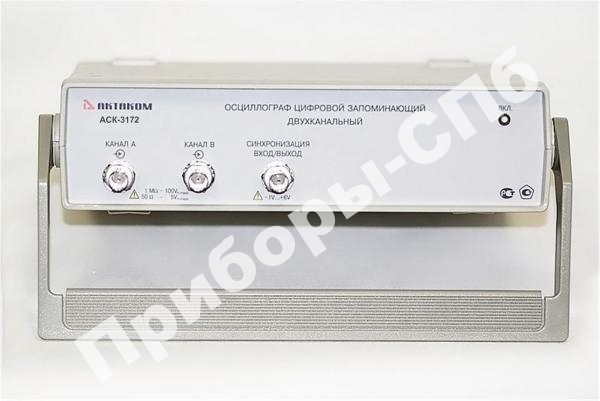

Технические параметры устройства АСК-3172:
- частота дискретизации 10 ГГц (стробоскопический режим)
- частота дискретизации 100 МГц (режим реального времени)
- коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
- разрешение 8 бит
- частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
- входное сопротивление 1 МОм или 50 Ом
- максимальное входное напряжение ±50 В (RВХ=1 МОм)
- минимальный период повторения синхронизирующего импульса 20 нс
- минимальная длительность синхронизирующего импульса 10 нс
- аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц
- диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
- калибратор 1 кГц, 3 В от пика до пика
- питание +6 В / ~220 В / 50 Гц, не более 20/30 Вт
- масса 1,3 кг
- габаритные размеры 210x70x260 мм.
Стандартная версия программного обеспечения содержит следующие функции:
- курсорные измерения по вертикали и горизонтали (абсолютные и относительные)
- автоматическая настройка на сигнал
- цифровой самописец
- установка длины предзаписи / послезаписи
- цифровая фильтрация
- запись/чтение данных/изображения в файл.
Профессиональная версия программного обеспечения содержит следующие дополнительные функции (по дополнительному заказу):
- произвольное масштабирование отображаемых данных, дополнительный обзорный график
- двухуровневая аварийная сигнализация в режиме цифрового самописца
- цифровой люминофор (режим послесвечения)
- вычисление фазового сдвига между каналами
- режим цифрового вольтметра
- автоматическое измерение параметров импульсных сигналов
- спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
- вычисление следующих специальных функций: сумма, разность, отношение или произведение двух выбранных каналов; среднее геометрическое двух выбранных каналов; производная выбранного канала; интеграл выбранного канала; интеграл произведения каналов; корреляция двух выбранных каналов; передаточная функция двух выбранных каналов
- статистические вычисления и гистограмма распределения вероятности
- режим управляемой эмуляции сигналов, используется для работы программы при отсутствии реального прибора (с тестовыми или учебными целями)
- встроенный калькулятор формул.
|
