АСК-3116

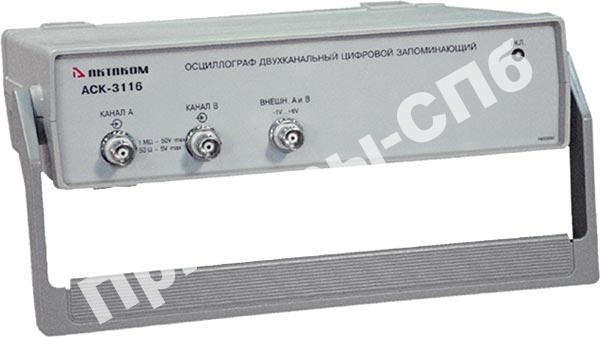

- 2-х канальный осциллограф |
|
| Артикул: 260860 | Госреестр РФ: 40253-08 |
| Гарантия: 25 мес. |
АСК-3116 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-3116 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Цифровые запоминающие осциллографы — приставки к компьютеру АСК-31xx предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом.
Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3116) или 4 (АСК-3107, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:
- осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц)
- стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц)
- самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК)
Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
Для связи с компьютером в АСК-3105 используется Расширенный Параллельный порт (EPP). АСК-3106, АСК-3107, АСК-3116, АСК-3117 снабжены USB 1.1 портом.
АСК-3116, АСК3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является «истинным двух/четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):
НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА ВХОДЯТ:
-
цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
-
цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
-
различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
- аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
- функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
- автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
-
сектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
-
статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
- калькулятор формул;
- редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Технические параметры
| Вертикальная развертка | |
|---|---|
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Макс. 6,5 нс |
| Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
|
Выбор фронта синхронизирующего сигнала |
Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы |
|
| Размер данных |
|
| Время развертки |
|
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | около 3,5 В от пика до пика |
| Питание | |
| Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
| Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
| Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
| Гальваническая развязка в АСК-3116/АСК-3117 | |
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц | |
Требования к компьютеру
- параллельный порт, работающий в режиме USB 1.1(для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117)
- установленная операционная система Windows 9x или Windows 2000/XP/Vista/7;
- видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
- для использования звуковых сообщений программы необходимы звуковая плата и колонки;
- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
Стандартная комплектация
- ACK-31хx — 1 шт
- кабель для соединения устройства с USB–портом — 1 шт
- сетевой адаптер 6,5 V — 1 шт
- руководство по эксплуатации (компакт-диск)
- программное обеспечение AKTAKOM Oscilloscope Pro (компакт-диск)
