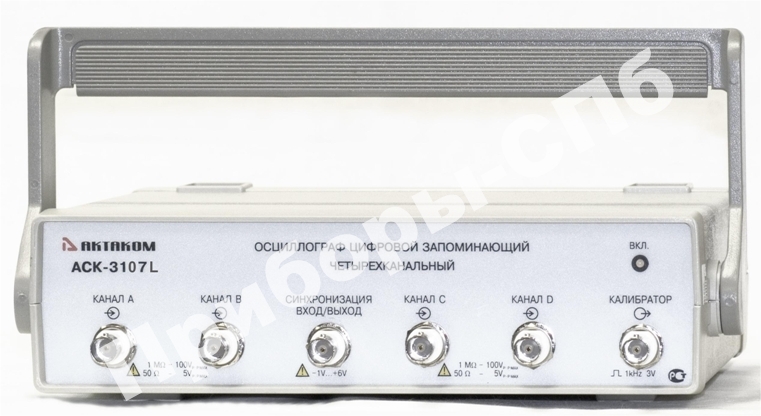

АСК-3107 L
- четырехканальный осциллограф приставкаПроизводитель: АКТАКОМ Статус товара: По запросу
 |
4-х канальный осциллограф- внешняя приставка к ПК,100 МГц, дискретизация 8 бит/100 MS/s-10GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 0.1c/дел., макс. вх. напряжение ±50 В,, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1.,10/100BASE-T (LAN), ПО для Win98, NT, Me, 2000, XP, Vista, 7, пит. +5В, габариты 260 х 210 х 70 мм, масса 1,15кг |
| Госреестр РФ: 40253-08 |
| Гарантия: 25 месяцев |
АСК-3107 L в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-3107 L и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности прибора ACK-3107 L:
- Дискретизация до 100 МГц в режиме реального времени
- 4 независимых канала с полосой до 100 МГц на канал
- Большая, определяемая пользователем длина записи — до 132 кБ на канал
- Произвольно настраиваемый режим предзаписи/послезаписи
- Высокая чувствительность (от 2 мВ/дел)
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
- Интерфейс — USB 1.1, 10/100 Base-T (LAN)
- Режим (безбумажного) самописца, аварийная сигнализация
- Кнопка автоматической настройки развертки/синхронизации
- Автоматические измерения, в т. ч. определение фазового сдвига
- Статистические измерения и построение гистограмм
- Спектроанализатор (БПФ)
- Цифровое послесвечение
- Цифровая фильтрация
- Программная эмуляция входного сигнала
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
- Сохранение данных и конфигурации прибора
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
Технические характеристики прибора ACK-3107 L:
| Параметр | Значения |
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | +/- 2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц; AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Макс. 6,5 нс |
| Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы |
|
| Развертка после события синхронизации | |
| Развертка до события синхронизации (режим предзаписи) | |
| Непрерывный сбор данных (режим самописца) | |
| Размер данных |
|
| Обычный режим — 130000 точек. Отношение доли данных до и после события — любое | |
| Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) | |
| Время развертки |
Обычный режим — 10 нс/выборку...1 мс/выборку |
| Режим самописца — 10 мкс/выборку...1 час/выборку | |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | около 3,5 В от пика до пика |
| Встроенный генератор | |
| Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
| Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
| Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
| Гальваническая развязка в АСК-3116/АСК-3117 | |
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц | |
Требования к компьютеру:
- параллельный порт, работающий в режиме USB 1.1(для АСК-3106, АСК-3106L, АСК-3107, АСК-3107L, АСК-3116, АСК-3117)
- установленная операционная система Windows 9x или Windows 2000/XP/Vista/ 7;
- видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
- для использования звуковых сообщений программы необходимы звуковая плата и колонки;
- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб
Комплект поставки АСК-3107 L:
| № | Наименование | Количество |
| 1. | Кабель для соединения устройства с USB–портом | 1 |
| 2. | Прибор | 1 |
| 3. | Программное обеспечение AKTAKOM Oscilloscope Pro Multichannel (компакт-диск) | 1 |
| 4. | Руководство по эксплуатации (компакт-диск) | 1 |
| 5. | Сетевой адаптер 6,5 V | 1 |
