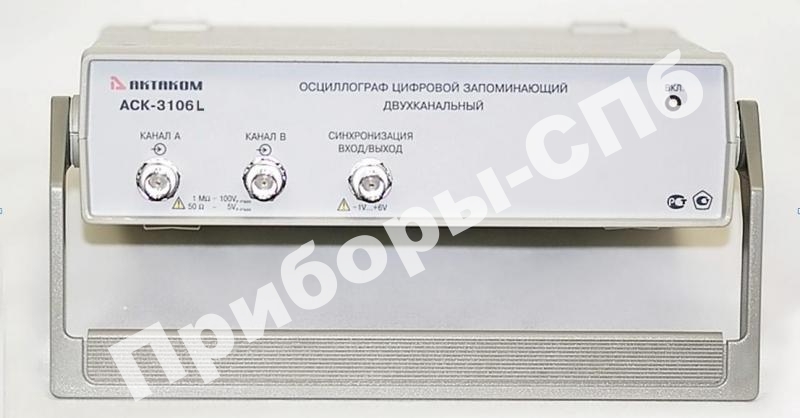

АСК-3106L
- 2-х канальный осциллограф |
Цифровой запоминающий осциллограф — приставка к компьютеру АСК-3106-L предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB - портом, а также LAN. Виртуальный осциллограф АСК-3106-L позволяют пользователю наблюдать форму сигнала, используя два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
|
| Госреестр РФ: 40253-08 до 07.12.2023 |
| Гарантия: 25 месяцев |
АСК-3106L в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-3106L и узнать цену через Приборы-Спб в Санкт-Петербурге.
Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:
- Осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц).
- Стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц).
- Самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК).
Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
АСК-3106-L помимо LPT, снабжен USB 1.1 портом и портом LAN.
Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал ACK-3106-L имеет собственный АЦП. Это означает, что ACK-3106-L является «истинным двух/четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Назначение цифрового запоминающего осциллографа АСК-3106-L:
- Дискретизация до 100 МГц в режиме реального времени.
- 2 или 4 независимых канала с полосой до 100 МГц на канал.
- Большая, определяемая пользователем длина записи — до 132 кБ на канал.
- Произвольно настраиваемый режим предзаписи/послезаписи.
- Высокая чувствительность (от 2 мВ/дел).
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы.
- Интерфейс — LPT-порт (режим EPP), USB 1.1 или LAN.
- Режим (безбумажного) самописца, аварийная сигнализация.
- Кнопка автоматической настройки развертки/синхронизации.
- Автоматические измерения, в т. ч. определение фазового сдвига.
- Статистические измерения и построение гистограмм.
- Спектроанализатор (БПФ).
- Цифровое послесвечение.
- Цифровая фильтрация.
- Программная эмуляция входного сигнала.
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением.
- Сохранение данных и конфигурации прибора.
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Интерфейс АСК-3106-L:
АСК-3106-L имеет понятный и удобный интерфейс, который может настраиваться пользователем. Например, пользователь может выбрать внешний вид и цветовое оформление панелей прибора, цветовую схему для осциллограмм, язык панелей (русский или английский), включить и записать свой вариант звукового сопровождения событий и др.
К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно).
Каждый режим работы осциллографа выполнен в виде отдельного окна, которые пользователь может располагать в удобном для себя участке экрана монитора.
Главное окно осциллографа — масштабируемое и может работать в полноэкранном режиме. В этом окне можно изменить масштаб, установить масштаб по области графика, ограниченной курсорами. Для того, чтобы пользователь мог иметь общее представление о характере информации полного буфера и выбрать нужную часть для подробного отображения, служит дополнительный обзорный отключаемый график в нижней части панели, индицирующий всегда полный буфер собранных данных.
Очень удобен режим «защелкивания» курсоров, в котором курсор автоматически устанавливается на ближайшую точку осциллограммы.
Все настройки прибора можно сохранить в специальном конфигурационном файле, который при необходимости можно загрузить при следующем сеансе работы.
Автоматическая настройка на сигнал:
По этой команде программа будет пытаться автоматически подобрать оптимальные для поданного сигнала настройки прибора — горизонтальную и вертикальную развертку и уровень синхронизации.
Предзапись/Послезапись:
АСК-3106-L может отображать сигнал как после момента срабатывания схемы запуска (послезапись), так и непосредственно до него (предзапись).
Предзапись т. е. задержка запуска относительно начала отображения сигнала — количество выборок, собираемых прибором перед переходом в режим ожидания события запуска. Допустимые значения: от 0 до 131071. Длина послезаписи — количество выборок, собираемых прибором после возникновения события запуска. Допустимые значения: от 0 до 131071.
Сумма значений задержки запуска и длины послезаписи дают общий размер буфера данных, который будет прочитан программой из прибора по окончании цикла измерений. При этом общий размер буфера данных не может превышать 131071 выборок на канал.
Сохранение данных:
Сохранения собранных осциллограмм используется универсальный текстовый формат CSV (Comma Separated Values), который может быть в дальнейшем открыт как самой программой осциллографа, так и любым текстовым редактором или процессором электронных таблиц. Перед массивом данных в файл записываются комментарий пользователя и настройки осциллографа, что позволяет привязать сохраненные данные к абсолютным величинам.
Кроме цифрового сохранения результатов измерений в форме текстового файла, возможно сохранение в файл уже готового изображения полученных сигналов. Вы можете сохранить изображение сигналов на графике в файл в формате BMP (Windows bitmap).
Сохраненное изображение затем можно загрузить в качестве фона графика для визуального сравнения сохраненных и новых сигналов.
Данные в режиме самописца записываются в наиболее экономичном битовом формате.
В начале файла записывается комментарий пользователя, настройки осциллографа, далее пишутся данные по мере их поступления. При необходимости можно преобразовать двоичный файл в тот же текстовый формат «CSV», который используется при записи данных в файлы в обычном режиме.
При загрузке сохраненных данных, программа останавливает текущие измерения, восстанавливает сохраненные в файле настройки прибора и отображает данные осциллографа точно так же, как обычные измерения. Далее Вы можете проводить с ними любую доступную в программе обработку. Для просмотра файлов данных самописца используется встроенные программные средства, вызываемые с инструментальной панели самописца. С их помощью Вы можете запустить или остановить просмотр файла, перемещаться вручную по файлу и регулировать скорость его автоматической прокрутки.
Определение параметров сигнала:
Пользователю АСК-3106-L доступны курсорные измерения, с возможностью отображения разности между двумя курсорами.
Программа имеет выдающиеся возможности автоматического определения стандартных параметров импульсных сигналов. Вычисления параметров проводятся по указанному участку сигнала.
 Алгоритмы, используемые для определения параметров импульсов, могут использоваться для выполнения такой распространенной задачи, как выделение из отображаемого участка сигнала целого числа периодов. Измерение фазового сдвига:В программе существует возможность автоматического вычисления фазового сдвига сигнала канала B относительно канала A. Для определения величины фазового сдвига в данной программе применены 3 метода: геометрический метод, формула косинуса угла потерь, позволяющая избежать грубых ошибок геометрических методов, возникающих из-за случайных помех, искажающих форму сигнала. (Мало того, в этом случае возможно определение сдвига фаз между сигналами абсолютно различной формы), а также спектральный метод, использующий БПФ. В последнем случае, сравнение фаз идет только по основной гармонике сигналов. Пользователь может выбрать любой из этих методов. Статистические измерения:Для большего числа определяемых программой параметров имеется возможность проведения статистической обработки этой величины по времени (до трех одновременно обрабатываемых параметров). При каждом новом измерении новое значение выбранного параметра вносит соответствующие поправки в вычисляемые статистические величины. Гистограмма распределения вероятности: В программе предусмотрена возможность графического отображения распределения вероятности одного из обрабатываемых статистических параметров. Кроме того, есть возможность получить распределение измеренного значения сигнала в каждом дискрете по всему собранному буферу. Гистограмма может работать в двух режимах. В первом — отображается распределение измеренной величины в той части буфера собранных данных, который в настоящий момент выводится на основном графике главной панели. Во втором — распределение строится по одному из параметров, обрабатываемых в панели статистики. В этом режиме для обрабатываемого параметра отводится дополнительный буфер для хранения последних 1000 измерений, при этом возникает возможность определения моментов распределения высоких порядков, что позволяет определять асимметрию и эксцесс. Кроме того, значение девиации также может быть вычислено точнее, чем приведено в панели статистики. Режим работы гистограммы зависит от положения кнопок. Параметр, по которому строится распределение вероятности, указывается в заголовке гистограммы. В числовых полях панели гистограммы выводятся: Спектральный анализ (быстрое преобразование Фурье):
В режиме БПФ пользователь может видеть: Пользователь может установить число первых коэффициентов разложения, отображаемых на графике спектра. Это число не может быть больше половины базы. График БПФ отображает спектр выбранного сигнала в логарифмической шкале «частота-амплитуда». По желанию пользователя может также отображаться фазо-частотная зависимость. Для измерений используется вертикальный курсор. При включенном режиме преобразования Фурье Вы можете использовать возможность спектральной фильтрации сигнала. Суть его в том, что перед обратным преобразованием анализируемого сигнала Вы можете оставить в нем только те частоты, которые Вам нужны, и подавить нежелательные. По желанию пользователя на графике может отображается фазо-частотная зависимость. Цифровая фильтрация:Кроме аппаратной фильтрации сигнала в цепях запуска, не влияющей на результаты оцифровки сигнала, система обладает возможностями цифровой фильтрации измеренного сигнала. Эти функции реализованы на программном уровне и действуют только на отображение уже собранных данных. Включить и выключить фильтрацию можно с помощью панели цифровой фильтрации. Простейшую фильтрацию обеспечивает алгоритм накопительного фильтра. Для каждой точки времени отображается среднее за указанное количество сборов значение сигнала. Таким образом, подавляются случайные шумовые составляющие сигнала. Для каждой точки времени отображается среднее за указанное количество сборов значение сигнала. Количество точек для усреднения задается пользователем в диапазоне от 0 до 50. Полиномиальный фильтр не требует повторных измерений. Используется быстрый алгоритм многопроходного биноминального сглаживания. Количество проходов задается пользователем в диапазоне от 0 до 50. Резкие броски сигнала «размазываются» по ближним точкам, тем самым подавляются высокочастотные шумы. Может сильно искажать сигнал, имеющий «угловатую» форму. Включенный накопительный или полиномиальный фильтр действует на оба канала в выделенном временном диапазоне. Большие возможности представляет использование спектрального фильтра. Для использования этой функции необходимо включить режим преобразования. В результате этого преобразования исследуемый сигнал представляется как суперпозиция гармонических колебаний с различными частотами, амплитудами и фазами. С помощью графических элементов панели Фурье-анализа пользователь может указать программе проводить обратное преобразование, предварительно удалив указанные компоненты сигнала. Спектральный фильтр будет действовать только на тот канал, для которого проводится быстрое преобразование Фурье. Математическая обработка (специальные функции) :АСК-3106 имеет мощные математические средства для обработки собранных данных «на лету». На основной график главной панели, помимо осциллограмм по обоим каналам можно выводить математические функции от них: Режим мультиналоженияВ программе предусмотрена возможность симуляции режима послесвечения аналогового осциллографа. Для этого при перерисовке основного графика новыми сигналами предыдущие не затираются, а гаснут постепенно, теряя яркость с каждым последующим обновлением экрана, полностью исчезая за 7 «проходов луча». Режим (безбумажного самописца)
Основной график самописца - не масштабируемый графический элемент «лентопротяжного» типа. Отображает десятую часть полного буфера данных прибора (т. е. 6553 выборок) с частотой 1 из 10 точек. Обзорный график самописца - не масштабируемый графический элемент «лентопротяжного» типа. Отображает полный буфер данных прибора (т. е. 131071 выборок) с частотой 1 из 100 точек. При этом можно скопировать накопленные в полном буфере данные для обработки в основной и обзорный графики главной панели. После копирования данных самописца их обработка ничем не отличается от измерений в обычных режимах. В режиме самописца пользователь может: Эмуляция сигнала:Для работы программы в отсутствии реального прибора (с тестовыми или учебными целями) можно воспользоваться функцией эмулятора сигналов. Программа будет работать так, как будто к ней подключен реальный осциллограф, на входы которого подается периодически повторяющийся заданный Вами сигнал. Пользователь может: Технические параметры цифрового запоминающего осциллографа АСК-3106-L:
Требования к компьютеру:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Комплект поставки АСК-3106L:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
