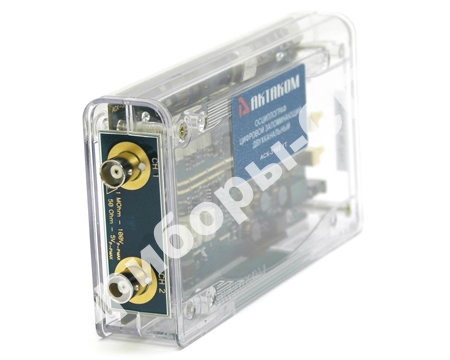

АСК-3102 1Т
- 2-х канальный осциллографПроизводитель: АКТАКОМ Статус товара: По запросу
 |
АСК-3102 1Т построен на основе базовой модели АСК-3102, но имеет более мощную аппаратную платформу и более развитое программное обеспечение. |
| Артикул: 266693 | Госреестр РФ: 40253-08 |
| Гарантия: 25 мес. |
АСК-3102 1Т в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-3102 1Т и узнать цену через Приборы-Спб в Санкт-Петербурге.

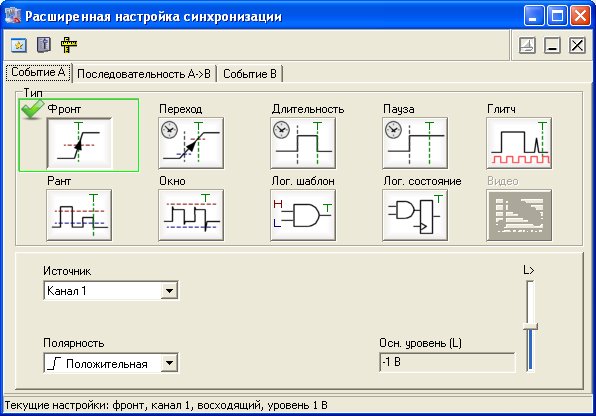

АСК-3102 1Т построен на основе базовой модели АСК-3102, но имеет более мощную аппаратную платформу и более развитое программное обеспечение. Благодаря этому в АСК-3102 1Т существенно расширились возможности по синхронизации. Теперь их стало 10 типов:
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.
- Фронт - Пересечение заданного уровня напряжения в заданном направлении
- Переход - По времени нарастания или спада
- Длительность - По длительности импульса
- Пауза - Отсутствие импульса в течение указанного времени
- Глитч - По импульсу длительностью меньше периода дискретизации
- Рант - По амплитуде импульса
- Окно - По выходу/входу сигнала в пороговое окно
- Логический шаблон - Логическая функция каналов
- Логическое состояние - Логическая функция каналов, привязанная к синхроимпульсам
- Последовательный запуск - Событие В после события А (по заданной задержке и/или количеству событий)
Основные технические характеристики АСК-3102 1Т:
- 2 независимых канала с полосой пропускания до 100 МГц
- частота дискретизации 10 ГГц (стробоскопический режим)
- частота дискретизации 100 МГц (режим реального времени)
- коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
- разрешение 8 бит
- входное сопротивление 1 МОм или 50 Ом
- диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
- буфер записи до 128 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- автоматическая настройка на входные сигналы
- большой выбор курсорных и автоматических измерений
- статистические измерения и построение гистограмм
- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0
- Питание +5 В
- Масса - 0,19кг
- Габариты - 150х85х32

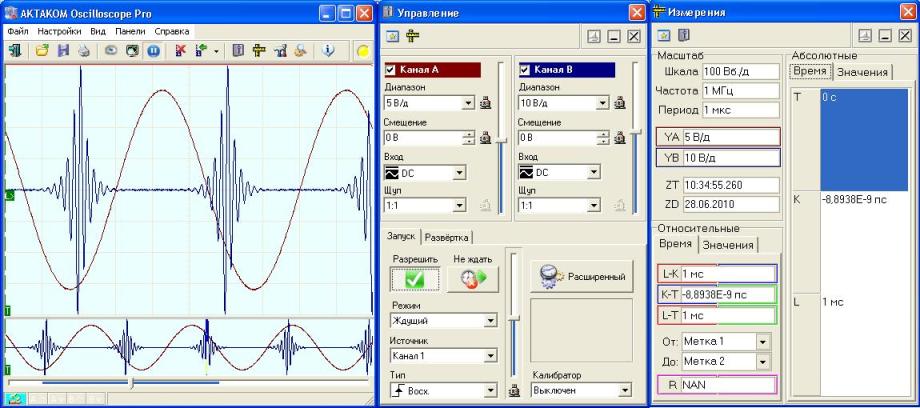

Програмное обеспечение прибора АСК-3102 1Т:
В комплект поставки входит расширенное программное обеспечение AKTAKOM Oscilloscope Pro, обеспечивающее обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.
Стандартные функции модуля анализа АСК-3102 1Т:
- цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
- цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
- различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
- аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
- функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
- автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
- спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
- статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
- калькулятор формул;
- редактор для эмуляции сигналов.
Комплект поставки АСК-3102 1Т:
| № | Наименование | Количество |
| 1. | паспорт | 1 |
| 2. | руководство по эксплуатации (компакт-диск) | 1 |
| 3. | программное обеспечение AKTAKOM Oscilloscope Pro под Windows 98/Me/NT4/2000/XP/Vista/7 (компакт-диск) | 1 |
| 4. | USB осциллограф АСК-3102 1Т | 1 |
