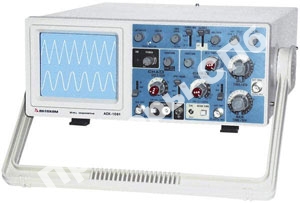

АСК-1051
- осциллограф аналоговыйПроизводитель: АКТАКОМ Статус товара: Снят с производства
 |
Осциллограф аналоговый - АСК -1051. 2 кананльный, 50 МГц. ЭЛТ 8х10см. Чувств. 1мВ-5В/дел, коэффициент развертки 0,1мкс-0,2с/дел. Максимальное входное напряжение 400В. Время нарастания 7нс. Режимы разверток автоколебательный, ждущий, телевизионный, Х-У. Источники синхронизации: СН1, СН2, сеть, внешний. Измерение ВАХ радиокомпонентов, Z-вход, задержка развертки, возможность рассмотреть подробнее сигнал с любого места экрана. Питание 220В. |
| Артикул: 260831 | Госреестр РФ: 24960-03 |
| Гарантия: 25 мес. |
АСК-1051 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-1051 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики:
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания, МГц | 50 |
| Коэффициент отклонения | 5 мВ...5 В/дел (10 ступеней с шагом 1-2-5) |
| Масштабирование | плавное, до 5 крат (1 мВ...1 В/дел) |
| Погрешность | ±3% |
| Время нарастания, нс | 5,8 |
| Выброс | менее 5% |
| Входной импеданс | 1 МОм/25 пФ. |
| Макс. амплитуда | 400 В (пост.+перем.) |
| Режимы работы | канал 1, канал 2, оба канала, сложение каналов |
| Горизонтальное отклонение | |
| Время развертки | 0,1 мкс...2 с/дел (23 ступени с шагом 1-2-5)> |
| Масштабирование | ×10 |
| Погрешность | ±3% |
| Задержка развертки | регулируемая, до 5 крат от времени развертки |
| Синхронизация | |
| Режимы | авто, норм., ТВ |
| Источник | канал 1, канал 2, сеть, внешний вход |
| Вход внешней синхронизации | 1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.) |
| Режим X-Y | |
| Входы | канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ...5 В/дел |
| Полоса пропускания, МГц | 1 |
| Сдвиг фазы | менее 3° |
| Общие характеристики | |
| Экран | ЭЛТ, 8×10 см. прямоугольный импульс, |
| Сигнал калибратора | 1 кГц, 0,5 В |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность, Вт | 40 |
| Масса | 7,8кг. |
| Габариты | 324х/397х132 |
Дополнительные возможности:
- Z-вход
- Функция растянутой развертки («лупа времени»)
- Измерение вольт-амперных характеристик элементов (конденсаторов, катушек индуктивности, диодов, транзисторов и т.п.).
Комплект поставки АСК-1051:
| № | Наименование | Количество |
| 1. | Осциллографические щупы | |
| 2. | Пластмассовая отвертка | |
| 3. | Предохранитель | |
| 4. | Прибор | 1шт. |
| 5. | Шнур питания |
