АСК-1021
- осциллограф аналоговый |

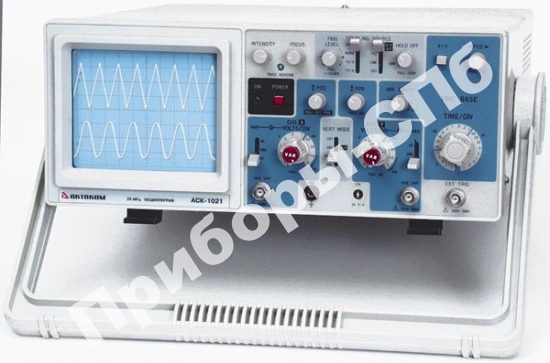

Аналоговый осциллограф AKTAKOM АСК-1021: 2 канала, полоса пропускания 25 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 400 В, время установления 14 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы синхронизации: автоколебательный, ждущий, телевизионный; источники синхронизации СН1, СН2, сеть, внешний; дополнительные функции: Z-вход, задержка развертки; особенности: внесен в Гос. реестр РФ СИ; питание: 220 В; габариты: 324х132х398 мм; масса 7,6 кг. Данный осциллограф является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения. |
| Артикул: 260830 | Госреестр РФ: 21491-01 |
| Гарантия: 25 мес. |
АСК-1021 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АСК-1021 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики аналогового осциллографа АСК-1021:
| Параметр | Значения |
| Электронно-лучевая трубка | |
| Тип | прямоугольная с масштабной сеткой |
| Область индикации | 8 х 10 дел. (1 дел. = 1см) |
| Напряжение системы ускорения | 2,1 кВ |
| Фосфорное покрытие | типа Р31 |
| Усилители системы отклонения по вертикали (канал 1 (СН1) и канал 2 (СН2)) | |
| Чувствительность | От 5 мВ/дел до 5 В/дел (режим Х1) От 1 мВ/дел до 1 В/дел (режим Х5) |
| Аттенюатор | на 10 шагов с последовательностью 1-2-5 |
| Система верньерной регулировки | обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона |
| Погрешность | + 3% (режим Х1) + 5% (режим Х5) |
| Входное сопротивление | 1 МОм + 2% |
| Входная емкость | 25 пФ + 10 пФ |
| Частотная характеристика | От 5 мВ до 5В / дел (САL) От пост.тока до 25 МГц (-3 дБ) 1 мВ/дел (СAL) От пост. Тока до 12 МГц (-3 дБ) |
| Время установления | Приблизительно 14 нс |
| Режимы работы | |
| СН 1 | режим работы канала 1, одиночная осциллограмма |
| СН 2 | режим работы канала 2, одиночная осциллограмма |
| ALT | дуальная осциллограмма, попеременный режим |
| СHOP | дуальная осциллограмма, режим манипуляции |
| ADD | алгебраическая сумма режимов СН 1 + СН 2 |
| Реверс полярности | (Инвертирование) Только для канала 2 |
| Максимальное значение напряжения на входе |
400 В пост. тока + пиковое значение переменного напряжения |
| Максимально допустимая амплитуда | От пост.тока до 25 МГц - 4 деления От пост. тока до 15 МГц - 8 делений |
| Усилитель системы отклонения по горизонтали (Вход через разъем подачи входного сигнала канала 1) |
|
| Режим отклонений в осях координат Х-У | СН 1 - ось Х СН 2 - ось У |
| Чувствительность | Аналогично каналу 2 системы отклонения по вертикали |
| Погрешность | |
| По оси У | + 3% |
| По оси Х | + 6% |
| Входной импеданс | То же значение, что и для канала 2 системы отклонения по вертикали |
| Частотная характеристика | В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ) |
| Разность фаз по осям Х-У | Приблизительно 3 при 50 кГц |
| Максимальное напряжение на входе | То же значение, что и для канала 2 системы отклонения по вертикали |
| Система развертки | |
| Скорость осуществления развертки | От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов |
| Система верньерной регулировки | обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона |
| Погрешность | + 3% |
| Система растяжки развертки | 10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны) |
| Блокировка | Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму |
| Запуск и синхронизация | |
| Режимы запуска и синхронизации | |
| AUTO | (свободный прогон) или обычный режим NORM |
| Источники подачи входных сигналов | СН1, СН2, ALT, EXT, LINE |
| Максимальное внешнее напряжение сигнала запуска и синхронизации | 300 В пост.тока + пиковое значение переменного тока |
| Виды сигналов синхронизации | АС - переменное напряжение в диапазоне от 30Гц до 30МГц TV H - используется для запуска от импульсов синхронизации по горизонтали TV V - используется для запуска от импульсов синхронизации по вертикали |
| Чувствительность системы запуска и синхронизации | |
| Внутренняя | 0,5 деления (1 деление при подаче TV-сигнала) |
| Внешняя | 500 мВ |
| Другие характеристики | |
| Выходной сигнал канала СН 2 | |
| Уровень выходного сигнала | 100 мВ/дел (без нагрузки) 50 мВ/дел (с нагрузкой 500 Ом) |
| Ширина полосы пропускания | 20Гц - 25МГц (-3 дБ) |
| Z - модуляция | Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности |
| Напряжение калибровки | Положительный прямоугольный сигнал с напряжением 2,0 В (размах) (+ 3%) частотой 1кГц (номинальное значение) |
| Поворот осциллограммы | Электрическим способом, регулируется органами управления с передней панели прибора |
| Питание прибора | |
| Напряжение | 100, 120, 220, 240 В + 10% |
| Частота | 50 или 60 Гц |
| Потребляемая мощность | приблизительно 40 Вт |
Комплект поставки АСК-1021:
| № | Наименование | Количество |
| 1. | Осциллограф AKTAKOM АСК-1021 | 1 |
