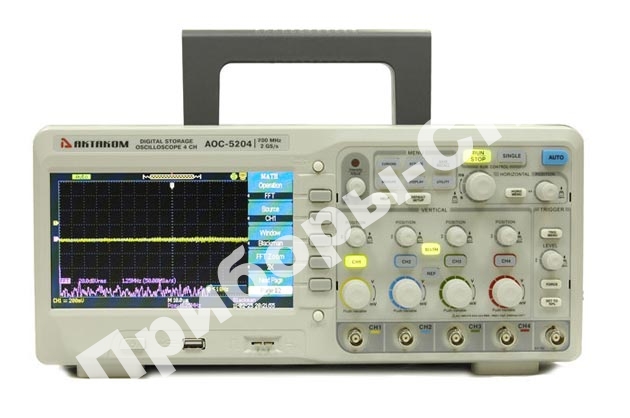

АОС-5204
- осциллографПроизводитель: АКТАКОМ Статус товара: По запросу
 |
4 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 10К (5 К на канал) точек. Входной импеданс: 1 МОм / 13 пФ, 50 Ом. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм |
| Артикул: 06123 |
| Гарантия: 36 мес. |
АОС-5204 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АОС-5204 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности прибора АОС-5204:
- автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режимы растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- русскоязычное меню
Технические характеристики прибора АОС-5204:
- 4 канала + внешний запуск
- полоса пропускания: 200 МГц
- максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
- частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
- максимальный объем памяти: 10 К (5 К на канал)
- вертикальное разрешение: 8 бит
- коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
- время нарастания: 1,8 нс
- входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
- максимальное входное напряжение: 400 В пик-пик
- коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
- источник запуска: канал 1, канал 2, AC, внешний, внешний/5
- тип входов: AC, DC, ФВЧ, ФНЧ
- тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
- дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
- интерфейс: USB-host, USB-device , PASS/FAIL, LAN
- питание: 100 В - 240 В / 45 Гц...440 Гц
- потребляемая мощность: 50 Вт
- габаритные размеры: 336х118х152 мм
- масса: 4,5 кг
Комплект поставки АОС-5204:
| № | Наименование | Количество |
| 1. | Кабель USB | 1 |
| 2. | Кабель питания | 1 |
| 3. | Краткое руководство пользователя | 1 |
| 4. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 5. | Осциллографический щуп | 2 |
| 6. | Прибор | 1 |
