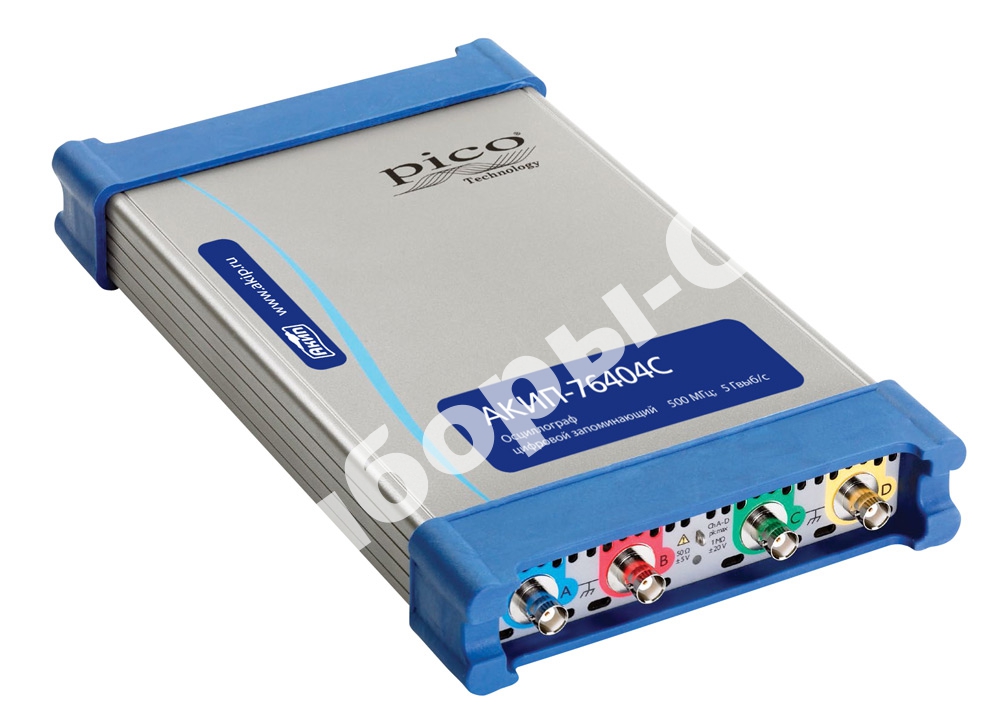

АКИП-76404C
- цифровые запоминающие USB осциллографы |
«4 в 1»: USB-осциллограф + анализатор спектра + функциональный генератор + логический анализатор. Осциллограф: 4 канала, полоса пропускания 500 МГц, частота дискретизации 1,25 ГГц на канал (5 ГГц при объединении), эквив. дискретизация 50 ГГц, память 1 ГБ (при объедении), 8 бит АЦП (12 в реж. ERES); автоматические (15 параметров) и курсорные измерения (Δt, ΔV, 1/DT), математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?), допусковый контроль (тест по маске); декодирование послед. данных (CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI); анализатор спектра: диапазон частот от 0 до 500 МГц, глубина БПФ до 1 М точек; функц. генератор: 0,03 Гц … 20 МГц/4 В п-п; ЦАП 12 бит; Форма: синус, меандр, треугольник, постоянное напряжение; масса 1,3 кг. Интерфейс 3.0 |
| Гарантия: 60 мес |
АКИП-76404C в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-76404C и узнать цену через Приборы-Спб в Санкт-Петербурге.
Краткие характеристики модели (серии):
Цифровые запоминающие USB осциллографы АКИП-76402C, АКИП-76402D, АКИП-76403C, АКИП-76403D, АКИП-76404C, АКИП-76404D (АКИП™):
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных
- Осциллограф: 4 канала
- Полоса пропускания: 250 МГц, 350 МГц и 500 МГц
- Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
- Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц
- Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели)
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000)
- Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц)
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
- Функциональный генератор (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC. Для моделей с индексом D дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG (модели с индексом D): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 Мб
- Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Допусковый контроль (тест по маске)
- Интерфейс USB 3.0 (управление от внешнего ПК)
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8
- Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK)
- Питание от сетевого адаптера 12В/ 4А
- Масса 1,0 кг (1,3 кг для 76404C/-76404D)
- Гарантия 5 лет
