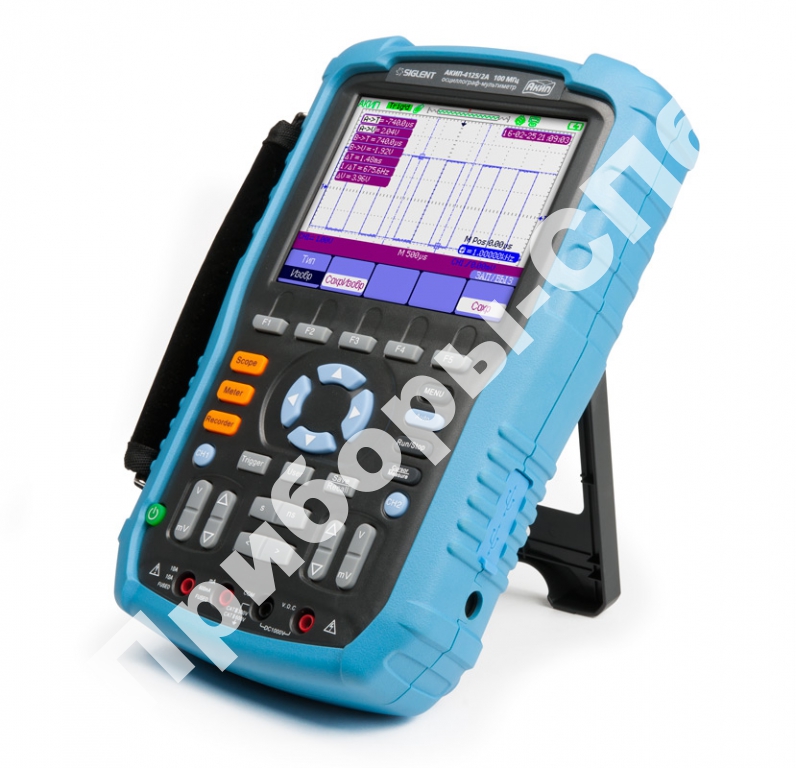

АКИП-4125/1A
- осциллографы-мультиметры цифровые запоминающие 2-х канальные |
|
| Госреестр РФ: 63184-16 до 31.12.2025 |
| Гарантия: 36 месяцев |
АКИП-4125/1A в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-4125/1A и узнать цену через Приборы-Спб в Санкт-Петербурге.
Осциллографы-мультиметры цифровые запоминающие 2-х
канальные АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А,
АКИП-4125/4А
АКИП™
Цифровой осциллограф, мультиметр, TrendPlot, регистратор
Осциллограф: 2 канала, полоса пропускания: 60 МГц (АКИП-4125/1А), 100
МГц (АКИП-4125/2А), 150 МГц (АКИП-4125/3А), 200 МГц (АКИП-4125/4А)
Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота
дискретизации до 50 ГГц
Максимальная длина памяти: 1 МБ/канал (2 МБ при объединении каналов) –
для АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А;
16 кБ на канал (32 кБ при объединении каналов) - для АКИП-4125/4А
Автоматические измерения (до 32-х параметров одновременно) и 3 вида
курсорных измерений (∆U, ∆T, режим «слежение»)
Математика: БПФ, +, -, х, /
Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация,
по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
Интерполяция: Sin X/х, линейная
Режим X-Y
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ
(осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ
Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
Мультиметр: измерение напряжения, тока, сопротивления, емкости,
прозвонка цепи, проверка диодов
Компактное исполнение: отдельные клавиши для каждого канала (усиление),
развертка, системы синхронизации, мультиметра
Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
Интерфейсы: USB 2.0
Поддержка подключения внешних USB-накопителей
ПО: совместимость MS Windows XP, Vista, 7 (32 bit)
Технические данные:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-4125/1 АКИП-4125/2 АКИП-4125/3 АКИП-4125/4
РЕЖИМ ОСЦИЛЛОГРАФА
КАНАЛ
ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИЯ
Полоса пропускания 0…60 МГц 0…100 МГц 0…150 МГц 0…200 МГц
Время нарастания ≤ 5,8 нс ≤ 3,5 нс ≤ 2,3 нс ≤ 2,2 нс
Коэф. отклонения (Коткл.) 2 мВ/дел…100 В/дел
Погрешность уст. Коткл. ± 3 %
Постоянное смещение 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
Входной импеданс 1 МОм (± 2 %) / ≤21 пФ
Макс. вх. напряжение Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
Связь по входу Открытый, закрытый, “земля”
КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 5 нс/дел…50 с/дел 2,5 нс/дел…50 с/дел
Погрешность уст. Кразв. 0,006 %
Режим работы Основной, ZOOM окна, самописец (ROL), X-Y
СИНХРОНИЗАЦИЯ Ист. синхронизации Канал 1, Канал 2
Режимы запуска разв. Автоколебательный, ждущий, однократный
Тип синхронизации По фронту, ТВ-синхронизация, по длительности импульса, по скорости
изменения, чередующийся запуск (ALT)
АНАЛОГО-
ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ
Разрядность АЦП 8 бит
Частота дискретизации 500 МГц на канал (1 ГГц при объединении) 500 МГц
Эквивалентная 50 ГГц (для периодического сигнала)
Интерполяция Sin (х) /х
Объем памяти Быстрая: 20 кБ на канал (40 кБ при объед. каналов)
Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при
объед. каналов)
16 кБ на канал
(32 кБ при
объед. каналов)
Режим сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
ИЗМЕРЕНИЯ По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий»
уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/-
скважность, фаза
Измерение вр. задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные ∆U, ∆T, ∆1/T (вручную), режим «слежение»
РЕЖИМ МУЛЬТИМЕТРА
ПОСТОЯННОЕ И
ПЕРЕМЕННОЕ (СКЗ)
НАПРЯЖЕНИЕ
Пределы
измерения
напряжений
DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
Разрешение Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Вх. сопротивление 10 МОм
Погрешность Пост.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 5 емр
Перем.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 8 емр
ПОСТОЯННЫЙ И
ПЕРЕМЕННЫЙ (СКЗ)
ТОК
Предел измерений 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения ± 1,5% ± 10 емр
СОПРОТИВЛЕНИЕ Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм*
* - измерения гарантируются до 50 МОм
Разрешение 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность ± 1 % ± 5 емр, ± 2 % ± 15 емр (60 МОм)
ПРОЗВОН ЦЕПИ Порог срабатывания <50 Ом
Индикация Непрерывный зв. сигнал f=2 кГц
ИСПЫТАНИЕ P-N Макс. ток теста 1,5 мА
Напряжение теста 0…2 В
ЕМКОСТЬ Предел измерений 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
минимальное измерение от 5 нф
Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность ± 4 % ± 10 емр (40 нФ > 5 нФ); ± 4 % ± 5 емр
TRENDPLOT Режим просмотра Полный - отображение всех записанных данных
Нормальный - отображение последних записанных данных
Длина памяти Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
Длительность записи Осциллограф: > 18 часов; Мультиметр: > 33 часов
Источник сигнала Канал 1 (2), 1 и 2, мультиметр
Доп. функции Ручной запуск, курсорные измерения, растяжка (Zoom)
РЕГИСТРАТОР Коэф. развертки (Кразв.) 100 мс/дел…50 с/дел
Длина памяти Внутренняя: 7 МБ при объединении (3,5 на канал)
Внешняя: в зависимости от объема USB-flash диска
ДОПОЛНИТЕЛЬНЫЕ
ВОЗМОЖНОСТИ
Интерфейс USB 2.0 для сохранения данных и дистанционного управления
Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование Запись и воспроизведение до 2500 кадров
Сохранение данных Запись формы сигнала в стандартах Bmp, CSV
ОБЩИЕ ДАННЫЕ Память 10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
ЖК-дисплей Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
Интерфейс USB 2.0 – 2шт (device, host)
Универсальное
питание
~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум.
батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
Условия эксплуатации 0 °С…40 °С; отн. влажность не более 75 %
Габаритные размеры 259 × 167 × 60 мм
Масса 2,5 кг (с аккумулятором)
Комплект поставки Пробники осциллографа х1/х10 (2 шт.), калибратор пробников, кабель USB,
адаптер питания~220 В, руководство по эксплуатации, CD-диск.
Осциллографы-мультиметры цифровые запоминающие 2-х канальные АКИП-4125/1A (торговая марка АКИП™) доступен(ны) к заказу по цене 44 720 PУБ.. Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «Осциллографы-мультиметры цифровые запоминающие 2-х канальные АКИП-4125/1A» уточняйте в отделе продаж (контакты).
