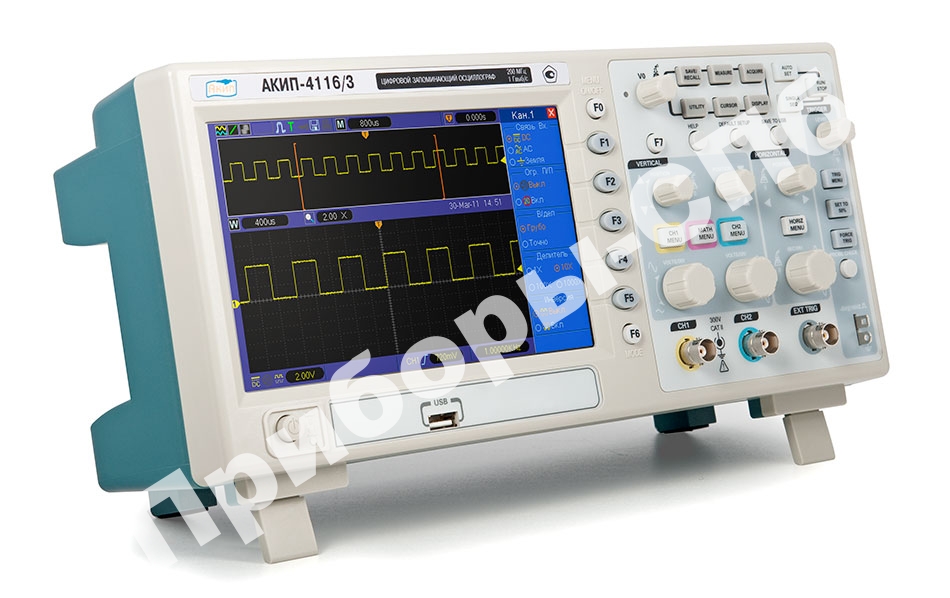

АКИП-4116/3
- осциллограф цифровой запоминающий |
|
| Гарантия: 12 мес. |
АКИП-4116/3 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-4116/3 и узнать цену через Приборы-Спб в Санкт-Петербурге.
- Количество каналов: 2
- Полоса пропускания 60, 100, 200 МГц
- Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
- Макс. объём памяти: 512 кБ (1 Мб – при объединении каналов)
- Автоматические (23 параметра) и курсорные Δ-измерения
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Наличие математических функций (сложение, вычитание), режим БПФ при длине памяти 1 кБ
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек)
- Интерфейс: USB 2.0 для управления и записи данных (2)
Осциллографы выполнены на базе 8 битного АЦП с полосами пропускания 60 МГц (4116/1), 100 МГц (4116/2) и 200 МГц (4116/3) и имеют 2 входных канала. Максимальная частота дискретизации в режиме реального времени у всех моделей составляет 1 Гвыб/с (эквив. частота дискретизации для периодических сигналов - 25 ГГц). Приборы имеют современное эргономичное исполнение, компактные размеры и удобное управление.
Ресурсы сбора данных характеризуются объёмом памяти 512 К выборок на канал (до 1 М выборок в одноканальном режиме). Для пользователей, которым для целей анализа сигналов требуется меньшая память, например, для студентов в рамках учебного процесса или настройщикам трактов РЭА на производстве (сервис-центре) в качестве опции предлагается память 4 K, 16 K и 40 K (т.н. быстрая память/fast memory). Это позволит при необходимости значительно быстрее сохранять собранные данные такого объёма, чем при максимально глубокой памяти объёмом 512 К/1 М.
Осциллографы серии АКИП-4116 обеспечивают автоматические измерения параметров сигнала (всего 11 параметров), а также курсорные измерения (?U; ?T; 1/?T) в режимах «ручной», «автоизмерения» и «слежение». Приборы новой серии оснащены возможностью математических операций с осциллограммами (4 функции), режимом быстрого преобразования Фурье (БПФ) для частотного анализа. Новинки имеют следующие типы синхронизации: по фронту, по длительности импульса, по скорости нарастания и Video (ТВ-синхронизация). В меню доступен выбор цифровых фильтров: ФВЧ, ФНЧ, полосовой, режекторный. Управление регулировками и всеми функциями осциллографов осуществляется с помощью удобного пользовательского интерфейса.
Все модели в стандартном оснащении имеют интерфейс USB на передней панели для подключения внешних накопителей, а также порт USB на задней панели для подключения прибора к ПК. Штатное программное обеспечение, позволяет дистанционно управлять осциллографом, а также обеспечивает сохранение осциллограмм, анализ в реальном масштабе времени и документирование результатов измерений.
Особо следует отметить наличие в моделях серии АКИП-4116 большого высококонтрастного цветного ЖК-дисплея для визуализации исследуемых сигналов и отображения результатов измерений (WVGA, диагональ 17,8 см, разрешение 800?480 точек).
Габариты: 313×142×108 мм, вес около 2 кг.
