АКИП-1136F-24-80
- программируемые линейные источники питания с функцией формирования сигнала произвольной формы
|
Госреестр РФ: № 55412-13 до: 05.11.18 г. |
Гарантия: 24 месяца |
АКИП-1136F-24-80 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-1136F-24-80 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Программируемые линейные источники питания с
функцией формирования сигнала произвольной формы
АКИП-1136F
АКИП™
• Линейные источники питания(10 моделей): Pвых 1920 Вт
• Диапазон Uвых (10 номиналов): 16/ 18/ 20/ 24/ 32/ 40/ 48/ 64/ 80/ 100 В
• Диапазон Iвых (10 номиналов): 20 А …120 A
• Генерация напряжения и тока произвольной формы: 1000 точек (Arb)
• Высокая скорость нарастания и спада Uвых (2 В/мкс !)
• Возможность импорта реальных сигналов из устройств хранения
цифровых данных или систем регистрации информации
• Режимы стабилизации напряжения (CV) и тока (СС)
• Режим кратковременной токовой нагрузки 1000 … 1600 Вт в
зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех
электропитания (опция 8810/107)
• 2 цифровых 5-ти разрядных индикатора тока и напряжения
• Выход обратной связи “sense” для подключения удаленной нагрузки
• Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ)
• Интерфейсы ДУ: GPIB, аналоговый вход (программирование и
мониторинг)
• Режим импульсного тока 3хIном. – опция 8810/103
• Внутренняя память (100 ячеек): профили настройки- запись/вызов
• Удобное программное обеспечение с библиотекой готовых форм
• Высокая стабильность, малый дрейф, низкие пульсации
• Алюминиевый корпус, встраиваемый в стойку 19″
• Форм-фактор: упр. модуль + 5 блоков расширения, источники

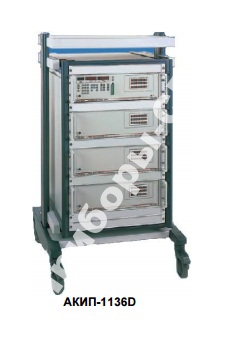

поставляются в мобильном шкафу (LabMobil 19” / 15HU)
Технические данные:
МОДЕЛЬ ХХ – ПО
НАПРЯЖЕНИЮ 0 - 16 В 0 – 18 В 0 – 20 В 0 – 24 В 0 – 32 В 0 – 40 В 0 – 48 В 0 – 64 В 0 – 80 В 0 – 100 В МОЩНОСТЬ
АКИП-1136F-xx 0–120A 0-110 A 0 - 100 A 0 - 80 A 0 - 60 A 0 - 50 A 0 – 40 A 0 – 30 A 0 - 25 A 0 – 20 A 1920 Вт
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ Диапазон выходных напряжений и токов (в зав. от модели)
0 – 16 В, ≤5 А 0 -18 В, ≤10 А 0 – 20 В, ≤20 А 0 – 24 В, ≤40А 0 – 32 В, ≤80 А
УСТАНОВКА
ВЫХОДНЫХ
ПАРАМЕТРОВ
Дискретность установки 1 мВ, 1 мА 1 мВ, 1 мА 2 мВ, 2 мА 2 мВ, 2 мА 2 мВ, 5 мА
Погрешность уст. U 0,025% +10 мВ 0,025% +10
мВ 0,025% +10 мВ 0,025% +10 мВ 0,025% +10
мВ
Погрешность уст. I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА
Погрешность изм. U 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ
Погрешность изм. I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА
СТАБИЛИЗАЦИЯ
НАПРЯЖЕНИЯ
(CV)
Нестабильность при изм. I
нагр. от 0 до 100 % 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ
Нестабильность при
изменении температуры 10-4
/ К 10-4
/ К 10-4
/ К 10-4
/ К 10-4
/ К
Нестабильность при изм. U
пит. ±10 % 5*10-5 5*10-5 5*10-5 5*10-5 5*10-5
Уровень пульсаций (Uскз),
до 1 МГц 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ
Дрейф за 8 часов 10-4 10-4 10-4 10-4 10-4
tуст. при изм. нагр. от 20 до
100 % и компенсации в
пределах 0,2 % Uном.
< 600 мкс < 600 мкс < 300 мкс < 300 мкс < 300 мкс
Время отклика Uвых. на
изм. в опорных
точках, при Cвых. откл.
(без нагр./ном. нагр):
0 – Uном, tr (10 ... 90 %) < 10 мкс < 11 мкс < 12 мкс < 15 мкс < 20 мкс
Uном – 0 В, tf (90 ... 10 %) < 10 мкс < 11 мкс < 12 мкс < 15 мкс < 20 мкс
СТАБИЛИЗАЦИЯ
ТОКА (CC)
Нестабильность при
изменении U на нагрузке от
0 до 100 %
2 х 10-4 2 х 10-4 2 х 10-4 2 х 10-4 2 х 10-4
Нестабильность при изм. U
пит. ±10 % 10-4 10-4 10-4 10-4 10-4
Нестабильность при
изменении температуры 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К
Уровень пульсаций (Iскз), до
1 МГц 0,5 мА 1 мА 1 мА 1 мА 1 мА
Дрейф за 8 часов 5 х 10-4 5 х 10-4 5 х 10-4 5 х 10-4 5 х 10-4
Время отклика Iвых. на
изменения в опорных
точках, при Cвых. откл.
(без нагр./ном. нагр):
0 – Uном, tr (10 ... 90 %) < 0,2 мс
Uном – 0 В, tf (90 ... 10 %) < 0,2 мс
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ Диапазон выходных напряжений и токов (в зав. от модели)
0 – 40 В,
≤ 120 А
0 - 48 В,
≤ 160 А
0 – 64 В,
≤ 200 А
0 – 80 В,
≤ 260 А
0 – 100 В,
≤ 320 А
УСТАНОВКА
ВЫХОДНЫХ
ПАРАМЕТРОВ
Дискретность установки 5 мВ, 10 мА 5 мВ, 10 мА 5 мВ, 20 мА 5 мВ, 20 мА 10 мВ, 20 мА
Погрешность уст. U 0,025% +10 мВ 0,025% +20
мВ
0,025% +20
мВ 0,025% +20 мВ 0,025% +20 мВ
Погрешность уст. I 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА
Погрешность изм. U 0,1% + 10 мВ 0,1% + 20 мВ 0,1% + 20 мВ 0,1% + 20 мВ 0,1% + 20 мВ
Погрешность изм. I 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА
СТАБИЛИЗАЦИЯ
НАПРЯЖЕНИЯ
(CV)
Нестабильность при изм. I
нагр. от 0 до 100 % 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ 2 х 10-5 + 2 мВ
Нестабильность при
изменении температуры 10-4
/ К 10-4
/ К 10-4
/ К 10-4
/ К 10-4
/ К
Нестабильность при изм. U
пит. ±10 % 5*10-5 5*10-5 5*10-5 5*10-5 5*10-5
Уровень пульсаций (Uскз),
до 1 МГц 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ
Дрейф за 8 часов 10-4 10-4 10-4 10-4 10-4
tуст. при изменении
нагрузки от 20 до 100 % и
компенсации в пределах 0,2
% Uном.
< 200 мкс < 200 мкс < 200 мкс < 200 мкс < 200 мкс
Время отклика Uвых. на
изменения в опорных
точках, при Cвых. откл.
(без нагр./ном. нагр):
0 – Uном, tr (10 ... 90 %) < 25 мкс < 30 мкс < 40 мкс < 50 мкс < 60 мкс
Uном – 0 В, tf (90 ... 10 %) < 10 мкс < 30 мкс < 40 мкс < 50 мкс < 60 мкс
СТАБИЛИЗАЦИЯ
ТОКА (CC)
Нестабильность при
изменении U на нагрузке от
0 до 100 %
2 х 10-4 2 х 10-4 2 х 10-4 2 х 10-4 2 х 10-4
Нестабильность при изм. U
пит. ±10 % 10-4 10-4 10-4 10-4 10-4
Нестабильность при
изменении температуры 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К 2 х 10-4
/ К
Уровень пульсаций (Iскз), до
1 МГц 0,5 мА 1 мА 1 мА 1 мА 1 мА
Дрейф за 8 часов 5 х 10-4 5 х 10-4 5 х 10-4 5 х 10-4 5 х 10-4
Время отклика Iвых. на
изменения в опорных
точках, при Cвых. откл.
(без нагр./ном. нагр):
0 – Uном, tr (10 ... 90 %) < 0,2 мс
Uном – 0 В, tf (90 ... 10 %) < 0,2 мс
ДИСТАН-
ЦИОННОЕ
УПРАВЛЕНИЕ
Интерфейс GPIB, USB (опция)
Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг)
ФОРМИРОВАНИЕ
СИГНАЛА
ПРОИЗВОЛЬНОЙ
ФОРМЫ
Количество точек От 2 до 1000
Данные точки Напряжение, ток и размер (время) шага
Время шага От 200 мкс до 100 с (для каждой точки интерполяции)
Режим последовательности Бесконечный или от 1 до 255 циклов повторения
Режим запуска Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
Память 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 МБ
ОБЩИЕ ДАННЫЕ Напряжение питания 3 фазы, 400 В ±10 %, 48~65 Гц
Потребляемая мощность 4500 ВА
Разрешение дисплея Два 5-разрядных цифровых индикатора напряжения и тока
Рабочие условия 0…40 °C
Условия хранения -20…70 °С
Габаритные размеры 434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
Масса ≤ 18 кг для 1-го блока мощностью 320 Вт
Комплект поставки Руководство по эксплуатации, кабель питания (1 шт.), подкатная стойка 19’’ (1 шт.),
соединительная шина 120 мм2 (2 шт.), 15-контактный кабель управления (5 шт.),
карта памяти 512 кБ (1 шт.)
Опции TOE 8810/103 – опция режима кратковременной нагрузки до 3 х I уст. от 5 мс до 10 мс
TOE 8810/107M - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц
(ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения
мощности до 1 кВт (для управляющего модуля/master)
TOE 8810/107B - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц
(ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения
мощности до 1 кВт (для блока расширения/booster)
TOE 9101- USB-кабель адаптер для получения интерфейса GPIB (USB-GPIB
контроллер)
TOE 9009 – интерфейсный кабель GPIB 488, длина 2м
TOE 9032- карта памяти 256 кБ
TOE 9033- карта памяти 512 кБ
TOE 9034- карта памяти 1 МБ
TOE 9035- карта памяти 2 МБ
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1136F-16-120, АКИП-1136F-18-110, АКИП-1136F-20-100, АКИП-1136F-24-80, АКИП-1136F-32-60, АКИП-1136F-40-50, АКИП-1136F-48-40, АКИП-1136F-64-30, АКИП-1136F-80-25, АКИП-1136F-100-20
Программируемые линейные источники питания с функцией формирования сигнала произвольной формы АКИП-1136F-24-80 (торговая марка АКИП™) доступен(ны) к заказу. Наличие на складе или предполагаемый срок поставки позиции «Программируемые линейные источники питания с функцией формирования сигнала произвольной формы АКИП-1136F-24-80» уточняйте в отделе продаж (контакты).
