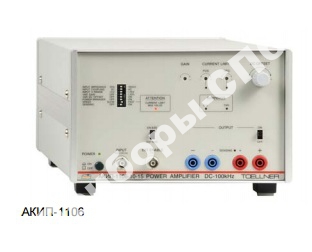

АКИП-1106-60-2,5

- источники
Производитель: АКИП Статус товара: По запросу
АКИП-1106-60-2,5 - источники - усилители мощности с 4-х квадрантным режимом работы
  • 4-х квадрантный источник-усилитель напряжения и тока , Uвых. ±60 В, Iвых. ±2,5 А, отдаваемая/поглощаемая мощность до 150 Вт, уровень шумов < 0,2 мВскз (до 1 кГц), диапазон частот 0...100 кГц, скорость нарастания 25 В/мкс, Rвх. 50 Ом/ 100 кОм, размер 216 × 132 × 429 мм 3 UН (½ стойки 19″), масса 9 кг
  • Линейные источники питания
  • Выходное напряжение до ± 60 В, выходной ток до ± 15 А
  • Режим стабилизации Uвых (CV)
  • Максимальная мощность до 160 Вт (отдаваемая / поглощаемая)
  • Вход аналогового управления (Uвх) для воспроизведения выходного тока/ напряжения
  • Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
  • Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для сигналов <4 В пик-пик)
  • Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/ мкс в зависимости от модели
  • Переключаемое входное сопротивление 50 Ом или 100 кОм
  • Цепи обратной связи “sense” (4-х пр. подключение удаленной нагрузки для компенсации падения напряжения)
  • Опции: функциональный выход на задней панели, режим импульсного выходного тока 3х I ном
  • Защита от перегрузки и от перегрева
  • Исполнение корпуса 3 НU (½ стойки 3U 19")
  • Источники-усилители мощности АКИП-1106
  • с 4-х квадрантным режимом работы
  • АКИП™
  •  Линейные источники питания
  •  Выходное напряжение до ± 60 В, выходной ток до ± 15 А
  •  Режим стабилизации Uвых (CV)
  •  Максимальная мощность до 160 Вт (отдаваемая / поглощаемая)
  •  Вход аналогового управления (Uвх) для воспроизведения
  • выходного тока/ напряжения
  •  Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
  •  Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для
  • сигналов <4 В пик-пик)
  •  Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/
  • мкс в зависимости от модели
  •  Переключаемое входное сопротивление 50 Ом или 100 кОм
  •  Цепи обратной связи “sense” (4-х пр. подключение удаленной
  • нагрузки для компенсации падения напряжения)
  •  Опции: функциональный выход на задней панели, режим
  • импульсного выходного тока 3х I ном
  •  Защита от перегрузки и от перегрева
  •  Исполнение корпуса 3 НU (½ стойки 19″)
  • МОДЕЛЬ U ВЫХ I ВЫХ Р ВЫХ
  • АКИП-1106-10-15 ±10 В ±15 A 150 Вт
  • АКИП-1106-20-7,5 ±20 В ± 7,5 A 150 Вт
  • АКИП-1106-40-4 ± 40В ±4 A 160 Вт
  • АКИП-1106-60-2,5 ± 60 В ±2,5 A 150 Вт
  • Технические данные:
  • ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1106-10-15 АКИП-1106-20-7,5 АКИП-1106-40-4 АКИП-1106-60-2,5
  • ПАРАМЕТРЫ
  • ВЫХОДА
  • Диапазон частот режим медленно Вход DC: 0 Гц – 30 кГц
  • режим быстро Вход DC: 0 Гц – 100 кГц
  • Вход АC режим медленно: 2 Гц – 30 кГц
  • Вход АC режим быстро: 2 Гц – 100 кГц
  • Усиление Диапазон входного напряжения ±5 В:
  • 6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 18 дБ ± 1 дБ (рег.) 21,6 дБ ± 1 дБ (рег.)
  • Диапазон входного напряжения ±10 В:
  • 0 дБ ± 1 дБ (рег.) 6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 15,6 дБ ± 1 дБ (рег.)
  • Уровень шумов < 0,1 мВскз (до 1 кГц);
  • < 1 мВскз (до 10 МГц)
  • < 0,2 мВскз (до 1 кГц);
  • < 2 мВскз (до 10 МГц)
  • Гармонические
  • искажения
  • Режим медленно:
  • < 0,25 % < 0,1 %
  • < 0,8 % < 0,3 %
  • < 1 % < 0,5 %
  • Режим быстро:
  • < 0,2 % < 0,1 %
  • < 0,3 % < 0,3 %
  • < 0,5 % < 0,5 %
  • Импульсный ток
  • (опция)
  • 3хIуст (трехкратное увеличении выходного тока длит. 3 мс)
  • ПАРАМЕТРЫ
  • ВХОДА
  • Сопротивление 50 Ом/ 100 кОм (переключаемое)
  • Макс. входное
  • напряжение
  • 12 Вскз
  • Скорость нарастания
  • (реж. «быстро»/fast)
  • 6 В/ мкс 10 В/ мкс 16 В/ мкс 25 В/ мкс
  • ОБЩИЕ ДАННЫЕ Напряжение питания 1-фазное, 115/ 240 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА)
  • Рабочие условия 0…40 °C
  • Условия хранения -20…70 °С
  • Габаритные размеры 216 × 132 × 429 мм
  • Масса  9 кг
  • Комплект поставки Руководство по эксплуатации, шнур питания (1)
  • Опции Адаптер (формат 3 HU) для установки одного источника в 19’’ стойку (TOE 9502),
  • адаптер (формат 3 HU) для установки 2-х ист. в ряд в 19’’ стойку (TOE 9508),кр. вр.
  • увеличение вых тока: 3xIном./ дл. имп =3 мс (TOE 7610/103), съемная ручка для
  • переноски (TOE 9008)
Госреестр РФ: № 55413-13 до: 05.11.18 г.
Гарантия: 24 месяца
Цена, руб.
по запросу
Цена поверки: 6210 руб.

АКИП-1106-60-2,5 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-1106-60-2,5 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Источники-усилители мощности АКИП-1106

с 4-х квадрантным режимом работы

АКИП™

 Линейные источники питания

 Выходное напряжение до ± 60 В, выходной ток до ± 15 А

 Режим стабилизации Uвых (CV)

 Максимальная мощность до 160 Вт (отдаваемая / поглощаемая)

 Вход аналогового управления (Uвх) для воспроизведения

выходного тока/ напряжения

 Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В

 Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для

сигналов <4 В пик-пик)

 Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/

мкс в зависимости от модели

 Переключаемое входное сопротивление 50 Ом или 100 кОм

 Цепи обратной связи “sense” (4-х пр. подключение удаленной

нагрузки для компенсации падения напряжения)

 Опции: функциональный выход на задней панели, режим

импульсного выходного тока 3х I ном

 Защита от перегрузки и от перегрева

 Исполнение корпуса 3 НU (½ стойки 19″)

МОДЕЛЬ U ВЫХ I ВЫХ Р ВЫХ

АКИП-1106-10-15 ±10 В ±15 A 150 Вт

АКИП-1106-20-7,5 ±20 В ± 7,5 A 150 Вт

АКИП-1106-40-4 ± 40В ±4 A 160 Вт

АКИП-1106-60-2,5 ± 60 В ±2,5 A 150 Вт

Технические данные:

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1106-10-15 АКИП-1106-20-7,5 АКИП-1106-40-4 АКИП-1106-60-2,5

ПАРАМЕТРЫ

ВЫХОДА

Диапазон частот режим медленно Вход DC: 0 Гц – 30 кГц

режим быстро Вход DC: 0 Гц – 100 кГц

Вход АC режим медленно: 2 Гц – 30 кГц

Вход АC режим быстро: 2 Гц – 100 кГц

Усиление Диапазон входного напряжения ±5 В:

6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 18 дБ ± 1 дБ (рег.) 21,6 дБ ± 1 дБ (рег.)

Диапазон входного напряжения ±10 В:

0 дБ ± 1 дБ (рег.) 6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 15,6 дБ ± 1 дБ (рег.)

Уровень шумов < 0,1 мВскз (до 1 кГц);

< 1 мВскз (до 10 МГц)

< 0,2 мВскз (до 1 кГц);

< 2 мВскз (до 10 МГц)

Гармонические

искажения

Режим медленно:

< 0,25 % < 0,1 %

< 0,8 % < 0,3 %

< 1 % < 0,5 %

Режим быстро:

< 0,2 % < 0,1 %

< 0,3 % < 0,3 %

< 0,5 % < 0,5 %

Импульсный ток

(опция)

3хIуст (трехкратное увеличении выходного тока длит. 3 мс)

ПАРАМЕТРЫ

ВХОДА

Сопротивление 50 Ом/ 100 кОм (переключаемое)

Макс. входное

напряжение

12 Вскз

Скорость нарастания

(реж. «быстро»/fast)

6 В/ мкс 10 В/ мкс 16 В/ мкс 25 В/ мкс

ОБЩИЕ ДАННЫЕ Напряжение питания 1-фазное, 115/ 240 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА)

Рабочие условия 0…40 °C

Условия хранения -20…70 °С

Габаритные размеры 216 × 132 × 429 мм

Масса  9 кг

Комплект поставки Руководство по эксплуатации, шнур питания (1)

Опции Адаптер (формат 3 HU) для установки одного источника в 19’’ стойку (TOE 9502),

адаптер (формат 3 HU) для установки 2-х ист. в ряд в 19’’ стойку (TOE 9508),кр. вр.

увеличение вых тока: 3xIном./ дл. имп =3 мс (TOE 7610/103), съемная ручка для

переноски (TOE 9008)


Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1106-10-15, АКИП-1106-20-7,5, АКИП-1106-40-4, АКИП-1106-60-2,5

Источники - усилители мощности с 4-х квадрантным режимом работы АКИП-1106-60-2,5 (торговая марка АКИП™) доступен(ны) к заказу по цене 276 030 PУБ.. Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «Источники - усилители мощности с 4-х квадрантным режимом работы АКИП-1106-60-2,5» уточняйте в отделе продаж (контакты).
