АКИП-1106-20-7,5
- источники |
|
| Госреестр РФ: № 55413-13 до: 05.11.18 г. |
| Гарантия: 24 месяца |
АКИП-1106-20-7,5 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АКИП-1106-20-7,5 и узнать цену через Приборы-Спб в Санкт-Петербурге.

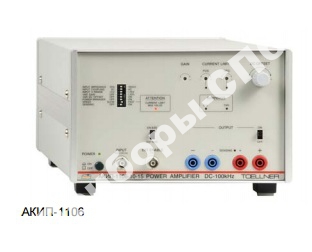

Источники-усилители мощности АКИП-1106
с 4-х квадрантным режимом работы
АКИП™
Линейные источники питания
Выходное напряжение до ± 60 В, выходной ток до ± 15 А
Режим стабилизации Uвых (CV)
Максимальная мощность до 160 Вт (отдаваемая / поглощаемая)
Вход аналогового управления (Uвх) для воспроизведения
выходного тока/ напряжения
Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для
сигналов <4 В пик-пик)
Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/
мкс в зависимости от модели
Переключаемое входное сопротивление 50 Ом или 100 кОм
Цепи обратной связи “sense” (4-х пр. подключение удаленной
нагрузки для компенсации падения напряжения)
Опции: функциональный выход на задней панели, режим
импульсного выходного тока 3х I ном
Защита от перегрузки и от перегрева
Исполнение корпуса 3 НU (½ стойки 19″)
МОДЕЛЬ U ВЫХ I ВЫХ Р ВЫХ
АКИП-1106-10-15 ±10 В ±15 A 150 Вт
АКИП-1106-20-7,5 ±20 В ± 7,5 A 150 Вт
АКИП-1106-40-4 ± 40В ±4 A 160 Вт
АКИП-1106-60-2,5 ± 60 В ±2,5 A 150 Вт
Технические данные:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1106-10-15 АКИП-1106-20-7,5 АКИП-1106-40-4 АКИП-1106-60-2,5
ПАРАМЕТРЫ
ВЫХОДА
Диапазон частот режим медленно Вход DC: 0 Гц – 30 кГц
режим быстро Вход DC: 0 Гц – 100 кГц
Вход АC режим медленно: 2 Гц – 30 кГц
Вход АC режим быстро: 2 Гц – 100 кГц
Усиление Диапазон входного напряжения ±5 В:
6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 18 дБ ± 1 дБ (рег.) 21,6 дБ ± 1 дБ (рег.)
Диапазон входного напряжения ±10 В:
0 дБ ± 1 дБ (рег.) 6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 15,6 дБ ± 1 дБ (рег.)
Уровень шумов < 0,1 мВскз (до 1 кГц);
< 1 мВскз (до 10 МГц)
< 0,2 мВскз (до 1 кГц);
< 2 мВскз (до 10 МГц)
Гармонические
искажения
Режим медленно:
< 0,25 % < 0,1 %
< 0,8 % < 0,3 %
< 1 % < 0,5 %
Режим быстро:
< 0,2 % < 0,1 %
< 0,3 % < 0,3 %
< 0,5 % < 0,5 %
Импульсный ток
(опция)
3хIуст (трехкратное увеличении выходного тока длит. 3 мс)
ПАРАМЕТРЫ
ВХОДА
Сопротивление 50 Ом/ 100 кОм (переключаемое)
Макс. входное
напряжение
12 Вскз
Скорость нарастания
(реж. «быстро»/fast)
6 В/ мкс 10 В/ мкс 16 В/ мкс 25 В/ мкс
ОБЩИЕ ДАННЫЕ Напряжение питания 1-фазное, 115/ 240 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА)
Рабочие условия 0…40 °C
Условия хранения -20…70 °С
Габаритные размеры 216 × 132 × 429 мм
Масса 9 кг
Комплект поставки Руководство по эксплуатации, шнур питания (1)
Опции Адаптер (формат 3 HU) для установки одного источника в 19’’ стойку (TOE 9502),
адаптер (формат 3 HU) для установки 2-х ист. в ряд в 19’’ стойку (TOE 9508),кр. вр.
увеличение вых тока: 3xIном./ дл. имп =3 мс (TOE 7610/103), съемная ручка для
переноски (TOE 9008)
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1106-10-15, АКИП-1106-20-7,5, АКИП-1106-40-4, АКИП-1106-60-2,5
Источники - усилители мощности с 4-х квадрантным режимом работы АКИП-1106-20-7,5 (торговая марка АКИП™) доступен(ны) к заказу по цене 276 030 PУБ.. Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «Источники - усилители мощности с 4-х квадрантным режимом работы АКИП-1106-20-7,5» уточняйте в отделе продаж (контакты).
