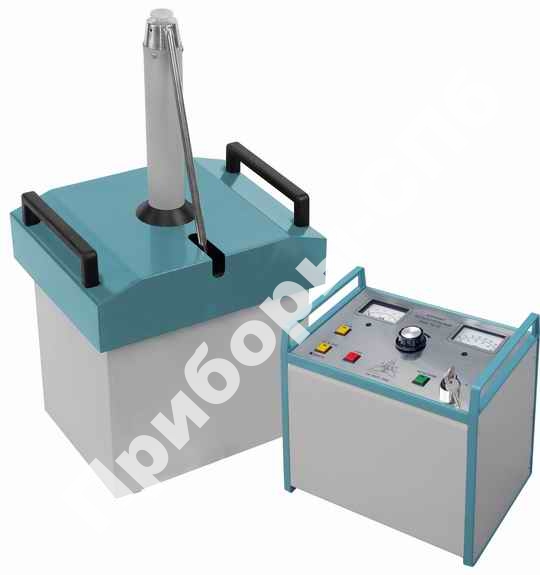

АИД-70/50

- аппарат испытательный диодный
Производитель: ХарьковЭнергоПрибор Статус товара: Снят с производства
АИД-70/50 - аппарат испытательный диодный
Аппарат АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Артикул: 20004
Гарантия: 12 мес. ТУ: У31.2-19362160-001-2002
Цена, руб.
по запросу

АИД-70/50 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить АИД-70/50 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение:

Аппарат АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.

Аппарат АИД-70/50 соответствует техническим условиям ТУ У31.2-19362160-001-2002.

Технические характеристики аппарата АИД-70/50:

Параметр Значение
Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 220 / 50
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
  • Наибольшее рабочее напряжение, кВ
    		•  70
  • Максимальный рабочий ток, мА
    		•  12
    Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
  • Наибольшее рабочее напряжение, действующее значение, кВ
    		•  50
  • Наибольший рабочий ток, действующее значение, мА
    		•  20
    Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17% и длительностью цикла 6 мин. при номинальном значении напряжения в сети:
  • Наибольшее рабочее переменное напряжение, действующее значение, кВ
    		•  50
  • Наибольший рабочий ток, действующее значение, мА
    		•  45
    Потребляемая мощность, ВА, не более 3000
    Масса, кг:
  • Блок управления
    		•  14
  • Блок высокого напряжения
    		•  35
    Габаритные размеры, мм:
  • Блок управления
    		•  330х200х350
  • Блок высокого напряжения
    		•  355х315х650

    Условия эксплуатации:

    Аппарат АИД-70/50 рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10°С до +40°С, относительной влажности 80% при температуре +20°С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт.ст.).

    Комплектность:

    • Блок управления;
    • Блок высокого напряжения;
    • Кабель сетевой;
    • Провод заземления;
    • Руководство по эксплуатации;
    • Метрологический аттестат Государственной ЦСМС.
