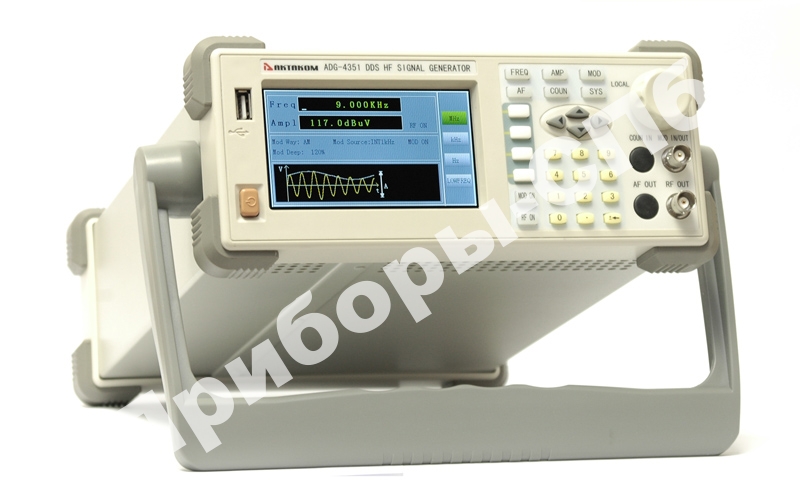

ADG-4351

- высокочастотный функциональный генератор
Производитель: АКТАКОМ Статус товара: По запросу
ADG-4351 - высокочастотный функциональный генератор

Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.

Артикул: 518906
Гарантия: 12 мес.
Цена, руб.
143 665,00

ADG-4351 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить ADG-4351 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Особенности ADG-4351

  • прямой цифровой синтез
  • выходной импеданс РЧ: 50 Ом
  • интерфейс (опционально): RS-232 и USB
  • питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
  • потребляемая мощность, не более: 35 ВА
  • габаритные размеры: 240x90x363 мм
  • масса: 3 кг

Технические характеристики ADG-4351

  • Частота выходного сигнала: 9 кГц...350 МГц
  • Разрешение по частоте: 1 Гц
  • Опорный генератор: TCXO 10.000 МГц
  • Температурная стабильность: ±2.5 ppm
  • Амплитуда выходного сигнала (50 Ом):
    0,3 мкВскз…1 Вскз
  • Выходной уровень на РЧ (50 Ом):
    -105…+13 дБм нормированно
    -127…+13 дБм не нормированно
  • Разрешение по амплитуде: 0,1 дБ
  • Негармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
  • Гармонические искажения, не более: -30 дБн (типичное, уровень ≤+4дБм)
  • Субгармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
  • Нелинейность: ±1 дБ (уровень ≤+4дБм, F=400 кГц)
  • Форма выходного сигнала: синус
  • Виды модуляции: AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
  • Режим качания частоты

Параметры амплитудной модуляции (AM)

  • Частота несущей: 9 кГц…350 МГц
  • Глубина модуляции: 0…120%
  • Разрешение: 0.1% (при глубине <10%), 1% (>10%)
  • Погрешность: ±7%
  • Внутренняя и внешняя модуляция
  • Частота внутренней модуляции: 1 кГц или 400 Гц
  • Частота внешнего модулирующего сигнала: 20 Гц...10 кГц

Параметры FM (частотной модуляции)

  • Частота модуляции: 0…100 кГц
  • Разрешение: 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц)
  • Погрешность: ±7 %
  • Внутренняя модуляция
  • Частота внутренней модуляции: 1 кГц или 400 Гц

Параметры PM (фазовой модуляции)

  • Девиация фазы: 0,1…6,0 рад
  • Разрешение: 0,1 рад
  • Погрешность: ±7 %
  • Внутренняя модуляция
  • Скорость модуляции: 1 кГц или 400 Гц

Параметры FSK (частотной манипуляция)

  • Уровень модулированного сигнала – TTL
  • Диапазон частоты скачка: 0...18 МГц
  • Внешняя модуляция

Параметры PSK (фазовой манипуляция)

  • Уровень модулированного сигнала – TTL
  • Диапазон фазы: 0...360°
  • Внешняя модуляция

Свипирование частоты

  • Время свипирования: 10…1000 мс
  • Шаг свипирования: 10 мс
  • Диапазоны свипирования: 9 кГц…350 МГц

Комплект поставки ADG-4351:

Наименование Количество
1. Генератор ADG-4351 1 шт
2. Шнур питания 1 шт
3. Кабель соединительный BNC-BNC 1 шт
4. Руководство по эксплуатации 1 экз
