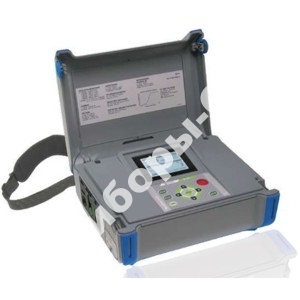

MI 3201 TeraOhm 5 kV Plus
- многофункциональный измеритель параметров изоляцииПроизводитель: Metrel Статус товара: По запросу
 |
MI 3201 TeraOhm 5 kV Plus - многофункциональный измеритель параметров изоляции MI 3201 TeraOhm 5 kV Plus - измеритель параметров изоляции с помощью высоких напряжений до 5 кВ. Функции: Измерение сопротивления изоляции до 10 ТОм от 250 В до 5 кВ с одновременным измерением емкости до 50 мкФ; Диагностическое испытание изоляции: расчет коэффициентов поляризации PI (характеризует старение изоляции), абсорбции DAR (характеризует степень увлажненности), разряда диэлектрика DD (характеризует эффект остаточной поляризации); Испытание изоляции ступенчатым изменением напряжения: пять дискретных значений измерительного напряжения, установленных пропорционально, в пределах заданного диапазона от 1 кВ до 5 кВ; Высоковольтные испытания изоляции до 5 кВ с заданным предельным током до 5 мА; Измерение напряжения постоянного и переменного тока до 600 В и частоты 45-65 Гц; Характеристики: Построение графика R(t) на экране прибора; Регулируемое время измерения от 1 секунды до 30 минут; Автоматический разряд емкости измеряемых цепей после завершения измерения; Защитный проводник для устранения поверхностных токов утечки; Опция фильтра для уменьшения влияния помех на результаты измерений; Аккумуляторное питание; Внутренняя память 128 кБ (результаты сохраняются с указанием даты и времени измерений); Передача данных в ПК с помощью ПО TeraLink (USB и RS-232-порты); Размеры: 310х130х250 мм, Масса 3 кг. |
| Госреестр РФ: 42465-09 до 13.08.2024 |
| Гарантия: 36 месяцев |
MI 3201 TeraOhm 5 kV Plus в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить MI 3201 TeraOhm 5 kV Plus и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение измерителя MI 3201 TeraOhm 5 kV Plus:
Измеритель Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.
Функции измерителя MI 3201 TeraOhm 5 kV Plus:
- Измерение сопротивления изоляции до 10 ТОм напряжением постоянного тока до 5 кВ, построение графика R(t).
- Измерение емкости испытываемого объекта.
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
- Измерение выдерживаемого напряжения / тока пробоя.
- Расчет индекса поляризации PI.
- Расчет коэффициента диэлектрического поглощения DAR.
- Расчет коэффициента диэлектрического разряда DD.
- Измерение напряжения и частоты переменного и постоянного тока до 600 В.
Отличительные особенности измерителя MI 3201 TeraOhm 5 kV Plus:
- Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В.
- Диапазон измерения сопротивления изоляции – до 10 ТОм.
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
- Построение графика R(t).
- Автоматическая калибровка после включения.
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
- Автоматический разряд испытываемого объекта после завершения измерений.
- Высокая устойчивость к электромагнитным помехам.
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
- Экранированные измерительные кабели.
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
- Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
- Подключение к ПК посредством USB и RS-232.
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
- Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство.
- Размеры: 310 x 130 x 250 мм.
- Масса (без аксессуаров) : 3 кг.
Технические характеристики измерителя MI 3201 TeraOhm 5 kV Plus:
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции | 0 … 999 кОм 1,00 … 9,99 МОм 10,0 … 99,9 МОм 100 … 999 МОм 1,00 … 9,99 ГОм 10,0 … 99,9 ГОм 100 … 999 ГОм 1,00 … 10,00 ТОм |
1 кОм 10 кОм 100 кОм 1 МОм 10 МОм 100 МОм 1 ГОм 10 ГОм |
±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(15 % от измер. + 3 емр) |
| Измерительное напряжение | 0 ... 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Ток утечки | 0,00 … 9,99 нА 10,0 … 99,9 нА 100 … 999 нА 1,00 … 9,99 мкА 10,0 … 99,9 мкА 100 … 999 мкА 1,00 … 5,50 мА |
0,01 нА 0,1 нА 1 нА 10 нА 100 нА 1 мкА 10 мкА |
±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) |
| Отключающий ток утечки | 0,000 … 0,009 мA 0,01 … 5,50 мА |
1 мкA 10 мкА |
±(3 % от измер. + 3 емр) ±3 % от измер. |
| DAR - коэффициент диэлектрического поглощения | 0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| PI - индекс поляризации | 0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| DD - коэффициент диэлектрического разряда | 0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| Измерительное напряжение | 0 … 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Напряжение пост./перем. тока | 0 … 600 В | 1 В | ±(3% от измер. + 4 В) |
| Частота | 0 и 45…65 Гц | 0,1 Гц | ±0,2 Гц |
| Емкость | 0,0…99,9 нФ 100 … 999 нФ 1,00 … 50,00 мкФ |
0,1 нФ 1 нФ 10 нФ |
±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр) |
| Питание | 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20) | ||
| Дисплей | Матричный ЖК дисплей (160 x 116) с подсветкой | ||
| Категория перенапряжения | 600 В CAT IV | ||
| Класс защиты | Двойная изоляция | ||
| Подключение к ПК | RS-232 и USB | ||
Комплект поставки MI 3201 TeraOhm 5 kV Plus:
| № | Наименование | Количество |
| 1. | 1,2 В аккумуляторные батареи NiMH | 6 |
| 2. | 10 кВ зажим типа «крокодил», красный | 1 |
| 3. | 10 кВ зажим типа «крокодил», черный | 1 |
| 4. | 10 кВ экранированный измерительный кабель, красный, 2 м | 1 |
| 5. | 10 кВ экранированный измерительный кабель, черный, 2 м | 1 |
| 6. | Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м | 1 |
| 7. | Книга „Guide to modern insulation testing“ на CD | 1 |
| 8. | Прибор TeraOhm 5 kV Plus | 1 |
| 9. | Руководство по эксплуатации | 1 |
| 10. | Свидетельство о калибровке | 1 |
| 11. | Сетевой кабель | 1 |
| 12. | Сумка для аксессуаров | 1 |
