Современное профессиональное высоковольтное оборудование




Основанная в Австрии, компания Ь2 High Voltage GmbH Group специализи­руется на разработке и производстве самых современных высоковольтных приборов и диагностического обо­рудования для тестирования и ис­пытания высоковольтных кабелей, трансформаторов, выключателей, двигателей и другого разнообраз- ного оборудования, используемо­го в энергетике, на производстве и в строительстве. Компания Ь2 имеет несколько десяти­летий опыта в разработке и производ­стве высоковольтных испытательных установок и диагностических систем для кабелей из сшитого полиэтилена. Больше тысячи установок «сверхнизкой частоты» НVА (СНЧ - 0,1 Iц), проданных за последние несколько лет, позволяют нам иметь непосредственную связь с конечным заказчиком и как след­ствие обеспечивают нас важнейшей новой информацией для дальнейшего улучшения нашей продукции и новых инновационных решений.



Высоковольтное испытательное оборудование СНЧ - серия HVA

Наиболее современная, самая безопасная, компактная и наиболее легкая по весу из всех предлагаемых покупателям высоковольтных СНЧ установок.

Теперь испытание кабеля -это быстро и безопасно

С начала 70-х годов кабели с изоляцией из сшитого полиэтилена активно за­меняют кабели с бумажно-масляной изоляцией. Низкие величины относитель­ной диэлектрической проницаемости, большой запас термической стойкости стали главной причиной, заставившей выбрать сшитый полиэтилен, как изоляционный материал для кабелей среднего и высокого напряжения.

Высоковольтные кабели с изоляцией из сшитого полиэтилена (СПЭ) со­гласно нормативам нельзя испытывать традиционными методами, так как в процессе испытаний постоянным током в кабеле формируются объ­емные заряды, распределяющиеся неравномерно в структуре основной кабельной изоляции, что может при­водить к значительному снижению ресурса всего кабеля.

Обширные исследования и накопленный опыт при испытаниях также показы­вают, что испытания повышенным постоянным напряжением далеко не всегда позволяют сделать достоверное заключение о состоянии кабеля, а в ряде случаев могут значительно снижать прочность его изоляции. Доказано, что испытания высоким постоянным напряжением уменьшают срок зкс­плуатации кабелей и значительно увеличивают рост водных триингов (дефектов изоляции).

Поэтому для испытания как новых, так и находящихся в зксплуата-ции СПЭ-кабелей (а также кабелей с бумажно масляной изоляцией) на сегодняшний день рекомендуется применять установки сверхнизкой частоты (СНЧ; или VLF - Very Low Frequency). Такие испытания не влияют на состояние материала изоляции и кабель не теряет своих свойств.

Использование высоковольтного тестирования переменным сину­соидальным напряжением сверхниз­кой частоты позволяет оперативно и точно определить дефекты изоляции, пока они не достигли критических значений и не привели к дорогому и длительному ремонту Синусоидальная форма сигнала яв­ляется наиболее предпочтительной при тестировании кабеля с изоля­цией из сшитого полиэтилена, так как позволяет максимально быстро обнаружить дефект изоляции.

Преимущества синусоидального ис­пытательного напряжения 0,1 Гц при тестировании кабелей из сшитого полиэтилена состоит в том, что на­пряжение такой формы не зависит от величины нагрузки - зто обозначает, что положительная и отрицательная половины цикла абсолютно идентичны. Из-за этого не может произойти на­копление постоянной составляющей и создаться объемный заряд, кото­рый может впоследствии повредить участок изоляции что приведет в дальнейшем к повреждению кабеля в эксплуатации.



Преимущества установок серии HVA



• ВСЕ В ОДНОМ : Высоковольтное ис­пытание СНЧ (0,1 Гц), Постоянным напряжением DC (±), начальный прожиг изоляции и испытание и поиск места повреждения обо­лочки кабеля.

• Непрерывный режим работы по времени. 24 часа в сутки, 7 дней в неделю. Нет тепловых ограни­чений и прерывания испытания для охлаждения установки. • Испытания вакуумных камер высоковольтных выключателей

• Идеальный, полностью синусои­дальный выходной высоковольтный сигнал во всем диапазоне, нагрузок, позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ. а также с бумажно­масляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию.

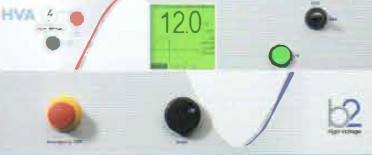

• Большой ЖК дисплей с подсветкой - на дисплее прибора отображается осциллограмма формы выходного напряжения а также все значения параметров испытания - напряжение, ток,емкост􀁃сопротивление,время

• Моноблочная, ударопрочная кон­струкция прибора.

• Огромный потенциал тестирования по емкости (до 12мкФ), что соответствует ЗОкм одной фазы высоковольтногокабеля или 10км кабеля при тестиро­вании одновременно трех фаз

• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины ем­кости нагрузки

• В установке не используются ни­какие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы.

• Защита от короткого замыкания в случае пробоя изоляции

• В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различ­ные методы неразрушающего контроля: измерение частичных разрядов; изме­рение тангенса дельта на частоте 0,1 !ц; емкость и тангенс дельта. измеренные в диапазоне частот от О, 1 до 0,02 Гц (диэлектрическая спектроскопия). Преобразование испытательной установки в систему диагностики кабеля осуществляется путем до­бавления к установке НVА модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов








Установка HVA - все что нужно для испытания кабеля любоrо типа

При испытаниях кабелей установка может применяться как на кабелях из сшитого полиэтилена так и с бумажно­маслянной изоляцией. В дополнение установка НVА может использоваться для испытаний как основной изоляции кабеля так и изоляции его оболочки. На выходе установки может быть получено три разных вида плавно регулируемого по амплитуде напря­жения: постоянное любой полярности или переменное напряжение сверх­низкой частоты VLF с синусоидаль­ным или прямоугольным выходным сигналом. Процесс испытания в зависимости от производственных условий может вы­полняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система по­зволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели. Установка может также использо­ваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определенияместа повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции ото­бражается величина действующего значения пробивного напряжения. Если активирован режим удержания тока пробоя ( создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальней­шем ускорить определение места повреждения.

Применение

• Кабели: всех возможных су­ществующих видов изоляции : СПЭ, бумажно-масляная, зтилен­пропилен, кабель ПВХ, кабели с комбинированной изоляцией

• Генераторы

• Емкости

• Выключатели

• Трансформаторы

• Двигатели

• Изоляторы

• Муфты
